RO4350B abat-jour de 4 couches par l'intermédiaire de carte PCB d'or d'immersion pour le détecteur radar

RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor
RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor

Image Grand :  RO4350B abat-jour de 4 couches par l'intermédiaire de carte PCB d'or d'immersion pour le détecteur radar

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-065.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: RO4350B Compte de couche: 4 couches
Épaisseur de carte PCB: 1.0mm Poids de cuivre: 1oz
Finition de surface: Or d'immersion
Surligner:

Carte PCB d'or d'immersion de 4 couches

,

Abat-jour par l'intermédiaire de carte PCB d'or d'immersion

,

Abat-jour par l'intermédiaire de carte PCB de radar



Carte PCB à haute fréquence de 4 couches établie sur 6.6mil et 20mil RO4350B avec aveugle par l'intermédiaire de pour le détecteur radar

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Rogers multicouche PCBs sont faits basé sur les plusieurs le noyau combiné, qui sont différents de FR-4 PCBs multicouche. Comme est connu à tous, il y a 8 noyaux dans la famille de RO4350B, c.-à-d. 4mil (0.101mm) à 60mil (1.524mm).



RO4350B
4mil 0.101mm
6.6mil 0.168mm
10mil 0.254mm
13.3mil 0.338mm
16.6mil 0.422mm
20mil 0.508mm
30mil 0.762mm
60mil 1.524mm



Ainsi il est très intéressant que l'empilement de 4 couches puisse être fait de beaucoup de différentes manières.



Aujourd'hui, nous allons présenter la couche PCBs de Rogers 4 construits sur 6.6mil et 20mil RO4350B.

Voyons premier et l'empilement est montré d'abord.

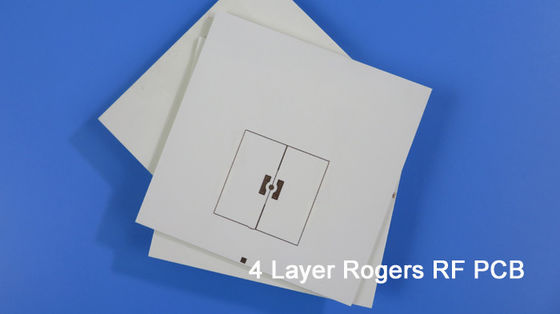

RO4350B abat-jour de 4 couches par l'intermédiaire de carte PCB d'or d'immersion pour le détecteur radar 0



La couche 1 à la couche 2 est le premier noyau de 6.6mil, la couche 3 pour poser 4 est le deuxième noyau de 20mil, ils sont combinées par la feuille 2 de RO4450F (1 RO4450F=4mil). Ce conseil est employé pour le détecteur radar, 1.0mm épais, protections avec de l'or d'immersion. Il contient aveugle par l'intermédiaire de la couche supérieure à 1. intérieur. Puisque c'est habillage asymétrique, on permet le halage 1,2%. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 10 conseils sont emballés pour l'expédition.



Le second est très semblable à le précédent, l'empilement explique tous.

RO4350B abat-jour de 4 couches par l'intermédiaire de carte PCB d'or d'immersion pour le détecteur radar 1



Caractéristiques et avantages

1) La constante diélectrique (DK) est basse et stable, ainsi la transmission de signal est bonne sans tarder.

2) L'or d'immersion a l'excellent planarity extérieur, particulièrement utile pour PCBs avec des paquets de BGA ou même CSP a monté des composants pour réduire le taux d'échec pendant l'assemblée et la soudure.

3) essais de 100% y compris l'essai électrique et l'inspection d'AOI, le test de tension thermique, l'essai de fiabilité, l'essai de résistance d'isolation et l'essai ionique de contamination,

4) Rapide et flexible pour épargner la période de la production du prototype à la production en série

5) L'UL a reconnu et RoHS Directive-conforme



Applications

Antenne de TV, combinateur d'émetteur, induction saine de commutateur de commande, amplificateur monté par tour, module de rf, diviseur de puissance, bloc à faible bruit, antenne 4G



TAILLE DE CARTE PCB 70mm x 125mm = 1 morceaux
TYPE DE CONSEIL Carte PCB de Multlayer
Nombre de couches 4 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE Cuivre -----Couche SUPÉRIEURE du signal 18um (0,5 onces) +plate
RO4350B 0,508 millimètres
Cuivre -----Plaine 0,018 millimètres
Prepreg RO4450F X 3, 0.305mm
Cuivre ----- Plaine 0,018 millimètres
RO4350B 0,508 millimètres
Cuivre ------- 18um (0.5oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 4 mils/5
Trous minimum/maximum : 0,4 millimètres/5,6 millimètres
Nombre de différents trous : 12
Nombre de forages : 121
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : Na
Contrôle d'impédance : NON-DÉTERMINÉ
Nombre de doigt d'or : NON-DÉTERMINÉ
MATÉRIEL DE CONSEIL
Matière première : RO4350B Tg280℃, heu<3>
Aluminium final externe : 1 once
Aluminium final interne : 0,5 onces
Taille finale de carte PCB : 1,42 millimètres ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion
Soudez le masque pour s'appliquer à : NON-DÉTERMINÉ
Couleur de masque de soudure : NON-DÉTERMINÉ
Type de masque de soudure : NON-DÉTERMINÉ
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante NON-DÉTERMINÉ
Couleur de légende composante NON-DÉTERMINÉ
Fabricant Name ou logo : NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.4mm.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.
