carte PCB de messages mélangés de Rogers 4350 de l'en cuivre 0.5oz de 1.42mm avec la perceuse arrière

1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill
1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill 1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill 1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill 1.42mm 0.5oz Copper Rogers 4350 Mixed Signal PCB With Back Drill

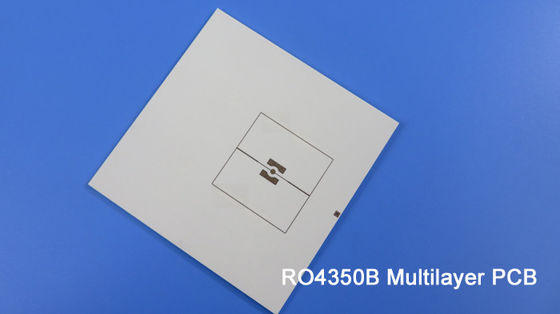

Image Grand :  carte PCB de messages mélangés de Rogers 4350 de l'en cuivre 0.5oz de 1.42mm avec la perceuse arrière

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-068.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: RO4350B Compte de couche: 4 couches
Épaisseur de carte PCB: 1.42mm Taille de carte PCB: 70mm x 125mm = 1 morceaux
Solder mask: NO Silkscreen: Non
Poids de cuivre: 0.5oz Finition extérieure: Or d'immersion
Surligner:

carte PCB de messages mélangés de 1.42mm

,

carte PCB de messages mélangés de l'en cuivre 0.5oz

,

dos de l'en cuivre 0.5oz forant la carte PCB



Carte PCB à haute fréquence de 4 couches établie sur 2 noyaux de 20mil RO4350B avec la perceuse arrière pour le traqueur de GPS



Ce type de carte PCB de Rogers de 4 couches est établi sur le noyau 2 de 0.508mm (20mil) RO4350B pour la demande du traqueur de GPS. Ce conseil, nous avions l'habitude la technologie de forage arrière pour réaliser le « aveugle par l'intermédiaire de ». Voyez l'empilement.

carte PCB de messages mélangés de Rogers 4350 de l'en cuivre 0.5oz de 1.42mm avec la perceuse arrière 0



Le perçage arrière peut réduire l'interférence de bruit et améliorer l'intégrité du signal. Utilisant le perçage arrière a avec succès réduit la difficulté de la fabrication de carte PCB et a évité l'utilisation de /blind enterré par l'intermédiaire du processus.



Les caractéristiques de la carte PCB sont comme suit :

Matière première : RO4350B 20 mil + RO4450B 4 mil

Compte de couche : 4 couches

Type : Multiplicateur mélangé fraisé séparément

Format : 70mm x 125mm = 1 morceaux

Finition extérieure : Or d'immersion

Poids de cuivre : Couche intérieure externe 18 de la couche 35 um/um

Masque/légende de soudure : Vert/blanc

Taille finale de carte PCB : 1,42 millimètres

Norme : Classe 2 d'IPC 6012

Emballage : Chaque 25 panneaux sont emballés pour l'expédition.

Délai d'exécution : 12 jours ouvrables

Durée de conservation : 6 mois



Caractéristiques et avantages

1) Excellente représentation à haute fréquence due à la basses tolérance et perte diélectriques ;

2) Bas coefficient thermique de constante diélectrique ;

3) Perçage arrière réduisant l'interférence de bruit ;

4) ISO9001, ISO14001, UL a certifié l'usine de fabrication ;

5) capacité de mois de 30000 mètres carrés ;



Nous pouvons voir leurs applications en multiplexeur, vitesse de transmission vidéo, bloc à faible bruit, répartiteur de puissance etc.



carte PCB de messages mélangés de Rogers 4350 de l'en cuivre 0.5oz de 1.42mm avec la perceuse arrière 1



Fiche technique de paramètre et

TAILLE DE CARTE PCB 70mm x 125mm = 1 morceaux
TYPE DE CONSEIL Carte PCB de Multlayer
Nombre de couches 4 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE Cuivre -----Couche SUPÉRIEURE du signal 18um (0,5 onces) +plate
RO4350B 0,508 millimètres
Cuivre -----Plaine 0,018 millimètres
Prepreg RO4450F X 3, 0.305mm
Cuivre ----- Plaine 0,018 millimètres
RO4350B 0,508 millimètres
Cuivre ------- 18um (0.5oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 4 mils/5
Trous minimum/maximum : 0,4 millimètres/5,6 millimètres
Nombre de différents trous : 12
Nombre de forages : 121
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : Na
Contrôle d'impédance : NON-DÉTERMINÉ
Nombre de doigt d'or : NON-DÉTERMINÉ
MATÉRIEL DE CONSEIL
Matière première : RO4350B Tg280℃, heu<3>
Aluminium final externe : 1 once
Aluminium final interne : 0,5 onces
Taille finale de carte PCB : 1,42 millimètres ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion
Soudez le masque pour s'appliquer à : NON-DÉTERMINÉ
Couleur de masque de soudure : NON-DÉTERMINÉ
Type de masque de soudure : NON-DÉTERMINÉ
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante NON-DÉTERMINÉ
Couleur de légende composante NON-DÉTERMINÉ
Fabricant Name ou logo : NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.4mm.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.
