Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | Polyimide | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.1mm | Coverlay: | Jaune |
| Silkscreen: | Blanc | Poids de cuivre: | 1oz |
| Finition extérieure: | Or d'immersion |

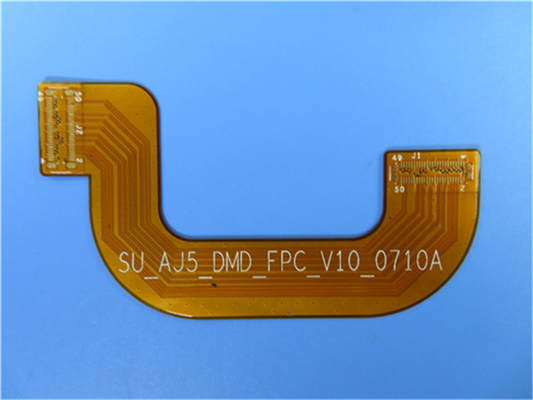

Carte PCB flexible avec le câble de renfort d'acier inoxydable avec la cale d'acier inoxydable
(Les circuits imprimés flexibles sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de circuit imprimé flexible pour l'application du propulseur de Wifi. C'est un circuit flexible de 2 couches à 0.25mm profondément. Le stratifié bas est de Shengyi, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Acier inoxydable comme le renfort est appliqué sur les deux extrémités.
Fiche technique de paramètre et
| Taille de carte PCB flexible | 20,80 x 80.17mm |
| Nombre de couches | 2 |
| Type de conseil | Carte PCB flexible |
| Épaisseur de conseil | 0.25mm |
| Matériel de conseil | Polyimde 50µm |
| Fournisseur matériel de conseil | ITEQ |
| Valeur de Tg de matériel de conseil | 60℃ |
| Épaisseur de Cu de PTH | µm ≥20 |
| Thicknes intérieurs de Cu d'Iayer | NON-DÉTERMINÉ |
| Épaisseur extérieure de Cu | µm 35 |
| Couleur de Coverlay | Jaune |
| Nombre de Coverlay | 2 |
| Épaisseur de Coverlay | µm 25 |
| Matériel de renfort | Acier inoxydable |
| Épaisseur de renfort | 0.3mm |
| Type d'encre de Silkscreen | IJR-4000 MW300 |
| Fournisseur de Silkscreen | TAIYO |
| Couleur de Silkscreen | Blanc |
| Nombre de Silkscreen | 1 |
| Épluchage de l'essai de Coverlay | Aucun peelable |
| Adhérence de légende | 3M 90℃ n'épluchant non après 3 fois de mn examinent |
| Finition extérieure | Or d'immersion |
| Épaisseur de nickel/d'or | Au : 0.03µm (mn) ; Ni 2-4µm |
| RoHS a exigé | Oui |
| Famability | 94-V0 |
| Essai de choc thermique | Passage, -25℃±125℃, 1000 cycles. |
| Contrainte thermique | Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage. |
| Fonction | Essai électrique de passage de 100% |
| Exécution | Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C |
Caractéristiques et avantages
Excellente flexibilité
Réduction du volume
Réduction de poids
Cohérence d'assemblée
Fiabilité accrue
L'extrémité peut être entière soudée
Coût bas
Continuité du traitement
Prix concurrentiel
Technologie de pointe
Applications
Bande de lampe de jouet, panneau mou à télécommande de contact industriel de contrôle, panneau de câble de capteur d'automobile
Renfort
Dans beaucoup d'applications où il y a des composants soudés, les conseils flexibles ont besoin des renforts externes (renfort, également connu sous le nom de conseil de renfort) pour l'appui externe. Les matériaux de renfort sont pi ou film de polyester, fibre de verre, matériaux de polymère, aluminium en acier, cale en aluminium et ainsi de suite.
(1) pi ou polyester
Pi et les films de polyester sont les matériaux utilisés généralement de renfort pour la carte flexible. L'épaisseur utilisée généralement est 125μm (5mil), de la dureté peut être obtenue.
(2) fibres de verre
Fibres de verre (telles que FR-4), qui sont également les matériaux utilisés généralement pour des renforts. Le renfort de fibre de verre a une dureté plus élevée que cela de pi ou du polyester, utilisé où les conditions du harnais est plus haute. La gamme d'épaisseur est en général 125μm (5mil) à 3.175mm (125mils). Cependant, son traitement est relativement difficile que pi, et peut ne pas être un matériel de position pour des usines d'un certain FPC.
polymère (de 3)
Le polymère, tel que le plastique, etc. est également employé comme renforts.
Son absorption d'eau est basse, avec la résistance à haute pression et à hautes températures.
(4) aluminium en acier, cale en aluminium
La dureté de soutien de l'aluminium en acier, la cale en aluminium est haute, la chaleur peut également être absorbée. La dureté ou la dissipation thermique dans la conception est la principale préoccupation.
Plus d'affichages de renfort d'acier inoxydable
