| Matière première: | FR-4 1.6mm/Polyimide 25µm | Compte de couche: | 4 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 1.6mm | Taille de carte PCB: | 60,22 x 132.27mm |
| Coverlay: | Coverlayer jaune/masque vert de soudure | Silkscreen: | blanc |
| Poids de cuivre: | 1OZ | Finition extérieure: | Or d'immersion |
| Surligner: | Carte PCB flexible rigide de systèmes de son,carte PCB flexible rigide de 1.6mm,4 couches carte PCB de 1 |
||

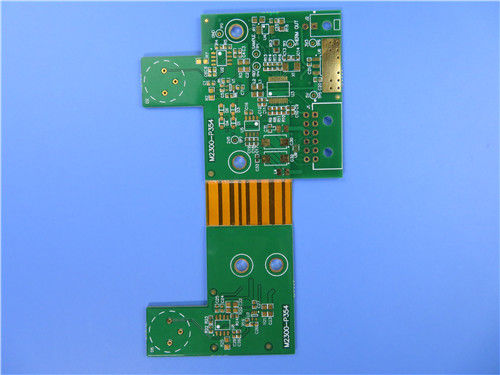

la carte PCB Câble-rigide de 4 couches a construit sur 1.6mm FR4 et Polyimide de 0.2mm avec de l'or d'immersion et masque vert de soudure pour l'instrument
(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de carte PCB rigide de câble pour l'application des systèmes de son portatifs. C'est une carte PCB de 4 couches avec la partie flexible au milieu. Le stratifié bas est de Shengyi, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber.
Fiche technique de paramètre et
| Taille de carte PCB flexible | 60,22 x 132.27mm |
| Nombre de couches | 4 |
| Type de conseil | carte PCB de Rigide-câble |
| Épaisseur de conseil | 1.6mm |
| Matériel de conseil | FR-4 1.6mm/Polyimide 25µm |
| Fournisseur matériel de conseil | Shengyi |
| Valeur de Tg de matériel de conseil | 60℃ |
| Épaisseur de Cu de PTH | µm ≥20 |
| Thicknes intérieurs de Cu d'Iayer | µm 35 |
| Épaisseur extérieure de Cu | µm 35 |
| Couleur de Coverlay | Coverlayer jaune/masque vert de soudure |
| Nombre de Coverlay | 2 |
| Épaisseur de Coverlay | µm 25 |
| Matériel de renfort | non |
| Épaisseur de renfort | NON-DÉTERMINÉ |
| Type d'encre de Silkscreen | IJR-4000 MW300 |
| Fournisseur de Silkscreen | TAIYO |
| Couleur de Silkscreen | Blanc |
| Nombre de Silkscreen | 2 |
| Épluchage de l'essai de Coverlay | Aucun peelable |
| Adhérence de légende | 3M 90℃ n'épluchant non après mn l'essai de 3 fois |
| Finition extérieure | Or d'immersion |
| Épaisseur de nickel/d'or | Au : 0.03µm (mn) ; Ni 2-4µm |
| RoHS a exigé | Oui |
| Famability | 94-V0 |
| Essai de choc thermique | Passage, -25℃±125℃, 1000 cycles. |
| Contrainte thermique | Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage. |
| Fonction | Essai électrique de passage de 100% |
| Exécution | Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C |
Caractéristiques et avantages
Excellente flexibilité
Réduction du volume
Réduction de poids
Cohérence d'assemblée
L'extrémité peut être entière soudée
Coût bas
Continuité du traitement
Ingénieurs professionnels et expérimentés
La conception technique empêche des problèmes de se produire dans la préproduction.
Applications
De bord le tableau, panneau de câble de caméra de téléphone portable, panneau mou d'antenne de Tablette
Brève introduction de FPC
La carte électronique flexible (FPC) désigné sous le nom « du conseil mou ». Dans l'industrie, FPC est une carte électronique faite de substrat isolant flexible (film principalement de polyimide ou de polyester), qui a beaucoup d'avantages que les cartes électronique rigides n'ont pas. Par exemple, il peut être librement plié, enroulé, plié. Le volume de produits électroniques peut être considérablement réduit à l'aide de FPC, qui convient au développement des produits électroniques en direction de la haute densité, de la miniaturisation et de la fiabilité élevée. Par conséquent, FPC a été très utilisé dans aérospatial, les militaires, la communication mobile, l'ordinateur portable, les périphériques d'ordinateur, le PDA, l'appareil photo numérique et d'autres champs ou produits.
FPC a également les avantages de la bonne dissipation thermique, du solderability, du support facile et du coût bas.
La carte électronique flexible a une couche, deux couches et conseil multicouche. La matière première est stratifié plaqué de polyimide. Ce genre de matériel a la résistance du feu vif et la bonne stabilité dimensionnelle. C'est le produit fini par le pressurage avec le film de revêtement qui a la protection mécanique et la bonne isolation électrique. Les conducteurs extérieurs et intérieurs des cartes électronique doubles faces et multicouche sont métallisés pour réaliser la connexion électrique des couches intérieures et externes.
La fonction de la carte flexible peut être divisée en quatre sortes, à savoir, menez la ligne, le circuit imprimé, le connecteur et le système intégré multifonctionnel, qui couvrent le système auxiliaire d'ordinateur, de périphérique d'ordinateur, l'appareil électrodomestique du consommateur et l'automobile, etc.
