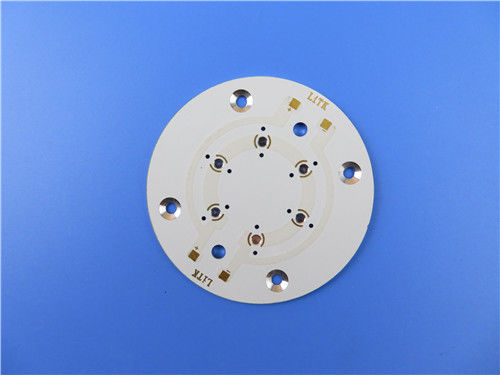

Aluminium à une seule couche 5052 de carte PCB d'amplificateur audio de l'en cuivre 1oz

Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052
Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052 Single Layer 1oz Copper Audio Amplifier PCB Aluminum 5052

Image Grand :  Aluminium à une seule couche 5052 de carte PCB d'amplificateur audio de l'en cuivre 1oz

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-754.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Aluminium 5052 Compte de couche: 1 couche
Épaisseur de carte PCB: 1.6mm ±0.16 Taille de carte PCB: 65 x 65mm=1PCS
Masque de soudure: blanc Silkscreen: NON-DÉTERMINÉ
Poids de cuivre: 1oz Finition extérieure: L'ENIG
Surligner:

Carte PCB en aluminium de l'amplificateur 5052 audio

,

carte PCB d'amplificateur audio de l'en cuivre 1oz

,

carte en aluminium de 5052 amplificateurs

Fraise en aluminium fraisée MCPCB de carte PCB faite sur le cuivre 1oz avec de l'or d'immersion
1,1 description générale
C'est un type de carte PCB en aluminium pour l'application de l'amplificateur audio. C'est un panneau à une seule couche de MCPCB à 1,6 millimètres profondément avec 1 conduction thermique de W/MK. Le plat en aluminium est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 25 conseils sont emballés séparément.
1,2 fiche technique de paramètre et
TAILLE DE CARTE PCB 65 x 65mm=1PCS
TYPE DE CONSEIL
Nombre de couches Carte PCB à simple face
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 35um (1oz)
Matériel 1W/MK diélectrique
Aluminium 5052
TECHNOLOGIE
Trace et espace minimum : 14mil/15mil
Trous minimum/maximum : 2.5/8.5mm
Nombre de différents trous : 4
Nombre de forages : 18
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Conduction thermique 1W/MK matériel diélectrique, MCPCB
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG) (1 nickel de µ » plus de 100 » de µ)
Soudez le masque pour s'appliquer à : Dessus. minimum de 12µm.
Couleur de masque de soudure : Blanc, PSR400 WT02
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante aucun silkscreen n'a exigé
Couleur de légende composante aucun silkscreen n'a exigé
Fabricant Name ou logo : aucun silkscreen n'a exigé
PAR L'INTERMÉDIAIRE DE non par l'intermédiaire de
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.
Aluminium à une seule couche 5052 de carte PCB d'amplificateur audio de l'en cuivre 1oz 0
1,3 caractéristiques et avantages
La dissipation thermique efficace réduit la température de fonctionnement du module et prolonge la durée de vie.
La densité et la fiabilité de puissance sont améliorées vers le haut de 10%.
Réduisez la dépendance des radiateurs et de tout autre matériel (matériaux thermiques y compris d'interface),
Des processus entiers de fabrication sont totalement commandés.
L'UL a reconnu et RoHS Directive-conforme
1,4 applications
Équipement d'alimentation d'énergie
Contrôleur de moteur
Module d'alimentation
Carte PCB en aluminium de lampe de plafond
1,5 pourquoi nous choisir ?
1) Foyer sur vos compétences de noyau : Nous avons profondément su qu'il est plein de la concurrence féroce pour nos clients sur le marché. Vous pouvez vous concentrer sur des compétences importantes telles que la recherche et développement, les ventes et le marketing basés sur notre représentation professionnelle et services qualifiés qui dépassant votre attente.
2) Technologie tranchante : elle est rationnelle pour qu'un client petit et moyen désire après le dernier équipement et l'expertise de fabrication pour son PCBs. Par les associations avec la carte PCB de Bicheng, vous accédez pour atteindre votre attente avec nos 3 bases d'usine avec plus de 26 000 mètres carrés.
3) Sauvez le coût de production : Le coût de production est l'un des points clés de la compétitivité du produit de nos clients. La carte PCB de Bicheng avaient tâché de réduire son coût de fabrication d'équipement pour présenter, de formation de travailleur et d'amélioration de technologie pour augmenter leur rentabilité. Des clients sont satisfaits de nos économies mais sans perte de qualité.
4) Évitez la dispute : C'est une question bouleversée quand problème de qualité se disputant vous. La conception technique de Bicheng empêche le problème de se produire dans la préproduction. Vous n'obtiendrez pas le mal de tête avec des prototypes de Bicheng, des commandes et la production de masse. Notre taux de plainte de client est moins de 1% et sera satisfaisant résolu.
5) Épargnez le temps : Le marché exige les produits mettant à jour rapidement. La carte PCB de Bicheng fonctionne toujours rapide et flexible pour épargner la période de la production du prototype à la production en série, au revirement rapide ou aux livraisons programmées.
6) Une excellente équipe : Bicheng est associé digne de confiance avec la passion, la discipline, la responsabilité et l'honnêteté. Nous avons une équipe de personnes expérimentées de ventes et de services à la clientèle qualifiés. Ne changez pas votre fournisseur. Si le changement est doit, Bicheng est le droit pour vous.
Aluminium à une seule couche 5052 de carte PCB d'amplificateur audio de l'en cuivre 1oz 1
