Aucune impédance ne commandent le panneau en aluminium de carte PCB de 1.8mm avec le masque blanc de soudure

No Impedance Control 1.8mm Aluminum PCB Board With White Solder Mask
No Impedance Control 1.8mm Aluminum PCB Board With White Solder Mask No Impedance Control 1.8mm Aluminum PCB Board With White Solder Mask No Impedance Control 1.8mm Aluminum PCB Board With White Solder Mask No Impedance Control 1.8mm Aluminum PCB Board With White Solder Mask No Impedance Control 1.8mm Aluminum PCB Board With White Solder Mask No Impedance Control 1.8mm Aluminum PCB Board With White Solder Mask No Impedance Control 1.8mm Aluminum PCB Board With White Solder Mask No Impedance Control 1.8mm Aluminum PCB Board With White Solder Mask

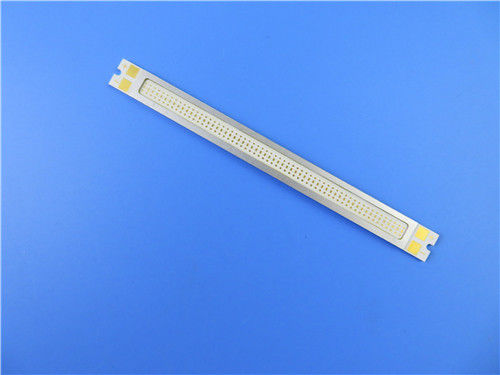

Image Grand :  Aucune impédance ne commandent le panneau en aluminium de carte PCB de 1.8mm avec le masque blanc de soudure

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-770.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Matériel 1W/MK diélectrique Compte de couche: Côté simple
Épaisseur de carte PCB: 1.8mm ±0.12 Taille de carte PCB: 100 x 25mm=1PCS
Masque de soudure: blanc Silkscreen: Noir
Poids de cuivre: 1oz Finition extérieure: Or d'immersion
Surligner:

Panneau en aluminium de carte PCB d'UL

,

panneau en aluminium de carte PCB de 1.8mm

Panneau en aluminium composé de carte PCB pour le régulateur de commutateur
(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale
C'est un type de carte PCB en aluminium pour l'application du régulateur de commutateur. C'est un panneau à une seule couche de MCPCB à la base de 1,6 millimètres avec 1 conduction thermique de W/MK. Le plat en aluminium est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 30 conseils sont emballés séparément.

Fiche technique de paramètre et

TAILLE DE CARTE PCB 100 x 25mm=1PCS
TYPE DE CONSEIL CARTE PCB D'IMS
Nombre de couches Carte PCB à simple face
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 35um (1oz)
1W/MK matériel diélectrique 75um
1060 1.6mm en aluminium
TECHNOLOGIE
Trace et espace minimum : 10mil/18mil
Trous minimum/maximum : 0
Nombre de différents trous : 0
Nombre de forages : 0
Nombre de fentes fraisées : 2
Nombre de coupes-circuit internes : 0
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Noyau en aluminium : 1W / Matériel diélectrique 75um de Mk
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.8mm ±0.12
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or 0.025µm d'immersion plus de nickel de 3µm
Soudez le masque pour s'appliquer à : SUPÉRIEUR, minimum 12micron
Couleur de masque de soudure : Blanc, Taiyo PSR400 WT02
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante DESSUS
Couleur de légende composante Noir
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Non plaqué dans tout le trou (NPTH)
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.

Aucune impédance ne commandent le panneau en aluminium de carte PCB de 1.8mm avec le masque blanc de soudure 0

Caractéristiques et avantages
Diffusion de la chaleur efficace dans la conception du circuit,
Réduisez la température de fonctionnement de l'équipement,
Améliorez la densité de puissance et la fiabilité du dispositif,
Des produits et la fabrication sont certifiés par des organismes autorisés.
L'UL s'est conformée


Applications
Carte PCB en aluminium de lampe de plafond
Dispositif d'alimentation d'énergie
Un circuit électrique de filtre
Amplificateur à haute fréquence

Aucune impédance ne commandent le panneau en aluminium de carte PCB de 1.8mm avec le masque blanc de soudure 1

Pourquoi choisissez-nous ?
1) foyer sur vos compétences de noyau : Nous avons profondément su qu'il est plein de la concurrence féroce pour nos clients sur le marché. Vous pouvez vous concentrer sur des compétences importantes telles que la recherche et développement, les ventes et le marketing basés sur notre représentation professionnelle et services qualifiés qui dépassant votre attente.

2) Technologie tranchante : elle est rationnelle pour qu'un client petit et moyen désire après le dernier équipement et l'expertise de fabrication pour son PCBs. Par les associations avec la carte PCB de Bicheng, vous accédez pour atteindre votre attente avec nos 3 bases d'usine avec plus de 26 000 mètres carrés.

3) Sauvez le coût de production : Le coût de production est l'un des points clés de la compétitivité du produit de nos clients. La carte PCB de Bicheng avaient tâché de réduire son coût de fabrication d'équipement pour présenter, de formation de travailleur et d'amélioration de technologie pour augmenter leur rentabilité. Des clients sont satisfaits de nos économies mais sans perte de qualité.
