Carte PCB 95x64mm en aluminium à simple face de conducteur de moteur de carte PCB de substrat

Single Sided 95x64mm Aluminium Substrate PCB Motor Driver PCB
Single Sided 95x64mm Aluminium Substrate PCB Motor Driver PCB Single Sided 95x64mm Aluminium Substrate PCB Motor Driver PCB Single Sided 95x64mm Aluminium Substrate PCB Motor Driver PCB Single Sided 95x64mm Aluminium Substrate PCB Motor Driver PCB Single Sided 95x64mm Aluminium Substrate PCB Motor Driver PCB

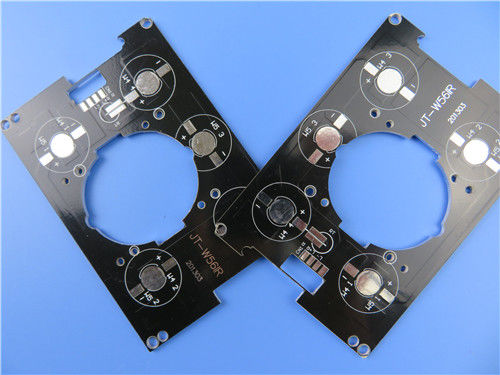

Image Grand :  Carte PCB 95x64mm en aluminium à simple face de conducteur de moteur de carte PCB de substrat

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-778.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Matériel 2W/MK diélectrique Compte de couche: Côté simple
Épaisseur de carte PCB: 1.6mm ±0.16 Taille de carte PCB: 95 x 64mm=1PCS
Masque de soudure: Noir Silkscreen: Blanc
Poids de cuivre: 1oz Finition extérieure: Soudure d'air chaud
Surligner:

Carte PCB en aluminium à simple face de substrat

,

carte PCB en aluminium de substrat de 95x64mm

,

carte PCB de conducteur de moteur de 95x64mm

Conduction thermique en aluminium à simple face MCPCB de la carte PCB 2W/MK avec HASL pour le conducteur de moteur
(les cartes PCB sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale
C'est un type de carte PCB en aluminium pour l'application du conducteur de moteur. C'est un panneau à une seule couche de MCPCB à 1,6 millimètres profondément avec la conduction thermique 2W/MK. Le plat en aluminium est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 25 conseils sont emballés séparément.

Fiche technique de paramètre et

TAILLE DE CARTE PCB 95 x 64mm=1PCS
TYPE DE CONSEIL Carte PCB en aluminium, carte PCB d'IMS
Nombre de couches Carte PCB à simple face
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 35um (1oz)
Matériel 2W/MK diélectrique
Aluminium 5052
TECHNOLOGIE
Trace et espace minimum : 40 mil /-mil
Trous minimum/maximum : 2.0 / 4,0 millimètres
Nombre de différents trous : 2
Nombre de forages : 14
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Conduction thermique 2W/MK matériel diélectrique, MCPCB
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Soudure d'air chaud
Soudez le masque pour s'appliquer à : Dessus. minimum de 12µm.
Couleur de masque de soudure : Noir
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante DESSUS
Couleur de légende composante Blanc
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE non par l'intermédiaire de
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.

Carte PCB 95x64mm en aluminium à simple face de conducteur de moteur de carte PCB de substrat 0

Caractéristiques et avantages
Processus de SMT
La dissipation thermique efficace réduit la température de fonctionnement du module et prolonge la durée de vie.
La densité et la fiabilité de puissance sont améliorées vers le haut de 10%.
Réduisez le coût du matériel et de l'assemblée,
Gestion d'équipement et entretien complet et à régulation de processus,
1-10 morceaux sont offerts en vente.
Approbations internationales


Applications
Amplificateur de puissance,
Conducteur de moteur,
Dispositif d'alimentation d'énergie,
Lampe fluorescente

Carte PCB 95x64mm en aluminium à simple face de conducteur de moteur de carte PCB de substrat 1
