4um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable

High Accuracy 4um PCB SMT Stencil 100% Laser Cut Stainless Steel Shim
High Accuracy 4um PCB SMT Stencil 100% Laser Cut Stainless Steel Shim High Accuracy 4um PCB SMT Stencil 100% Laser Cut Stainless Steel Shim High Accuracy 4um PCB SMT Stencil 100% Laser Cut Stainless Steel Shim High Accuracy 4um PCB SMT Stencil 100% Laser Cut Stainless Steel Shim High Accuracy 4um PCB SMT Stencil 100% Laser Cut Stainless Steel Shim High Accuracy 4um PCB SMT Stencil 100% Laser Cut Stainless Steel Shim High Accuracy 4um PCB SMT Stencil 100% Laser Cut Stainless Steel Shim High Accuracy 4um PCB SMT Stencil 100% Laser Cut Stainless Steel Shim

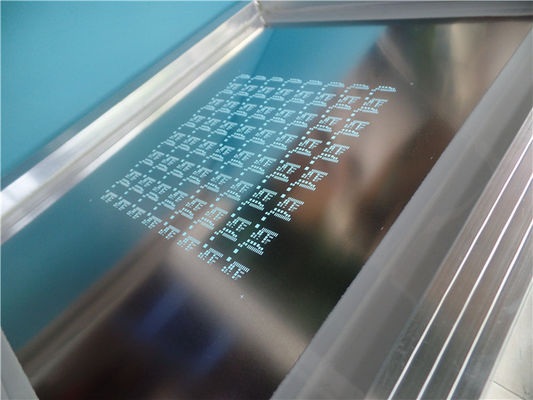

Image Grand :  4um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-953.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Cale d'acier inoxydable Taille de pochoir: 520 x 420 millimètres =1 PCS
Épaisseur d'aluminium: 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm Aspect: Gravant et électro polissant
Surligner:

4um pochoir de la carte PCB SMT

,

Pochoir de grande précision de carte PCB SMT

,

Le laser a coupé le pochoir de SMT

Le laser de pochoir de SMT de carte électronique a coupé la cale d'acier inoxydable pour le paquet de CSP
1,1 description générale
C'est un type de pochoir de SMT (coupe 100% de laser) établi sur l'aluminium d'acier inoxydable de 0.12mm avec la dimension en aluminium du millimètre x 520 le millimètre X 20mm du cadre 420. Il a fabriqué par IPC 7525A utilisant des données fournies de Gerber, secteur de racle plaçant au centre. Les marques de Fiducal sont par des trous à adapter pour la machine de SMT. Elle a emballé avec le carton de KK (carte dure) et habituellement 2 pochoirs sont emballés pour l'expédition.
1,2 caractéristiques et avantages
Le fichier de données est employé directement pour produire et réduire le taux d'erreurs ;
L'exactitude de position d'ouverture du calibre de SMT est très haute : l'erreur de processus entière est le μ m du ≤ ±4 ;
L'ouverture du calibre de SMT a la figure géométrique, qui est avantageuse à l'impression et à la formation de la pâte de bidon ;
Prototype rapide de revirement ;
Service porte-à-porte d'expédition ;
La livraison à l'heure : >98%
Taux de plainte de client : <1>
service après-vente sans dispute et linéaire ;
Plus de 15 ans d'expérience ;
4um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable 04um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable 14um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable 2
1,3 applications
Paquet de SMD tel que PLCC, QFP, 0402,0201, BGA, Flip Chip.
1,4 fiche technique de paramètre et
Dimension : 520 x 420 millimètres =1 PCS
Structure Aluminium de pochoir avec le cadre en aluminium
Matière première Cale d'acier inoxydable
Épaisseur d'aluminium 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Ouverture configurée Coupe de laser
Aspect Gravant et électro polissant
Marque fiducielle Par le trou
Aire de service : Dans le monde entier
Quantité de protections ouvertes : 1620
Avantages : a) Dimension de haute précision ; b) bonne forme sur la fenêtre ; c) le mur de trou est plus lisse.
Application : CSP, BGA, paquet de 0.5mm QFP etc.
4um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable 34um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable 44um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable 5
1,5 les trous d'ouverture conçoivent pour le pochoir de SMT
Type composant Lancement Largeur de soudure Longueur de soudure Largeur s'ouvrante Longueur s'ouvrante Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

4um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable 64um le laser 100% de grande précision de pochoir de la carte PCB SMT a coupé la cale d'acier inoxydable 7
