La carte PCB SMT de haute précision marquent au poncif graver le pochoir de soudure de coupe de laser

Name: La carte PCB SMT de haute précision marquent au poncif graver le pochoir de soudure de coupe de laser
Brand: Bicheng
SKU: BIC-960.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.5 (130 reviews)

High Precision PCB SMT Stencil Engraving Laser Cut Solder Stencil

Image Grand : La carte PCB SMT de haute précision marquent au poncif graver le pochoir de soudure de coupe de laser

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng
Certification:	UL, ISO9001, IATF16949
Numéro de modèle:	BIC-960.V1.0

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Prix:	USD9.99-99.99
Détails d'emballage:	Vide bags+Cartons
Délai de livraison:	8-9 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	5000pcs par mois

Contact

Description de produit détaillée

Matière première:

Cale d'acier inoxydable

Taille de pochoir:

520 x 420 millimètres =1 PCS

Épaisseur d'aluminium:

0.12mm

Aspect:

Gravant et électro polissant

Surligner:

Pochoir de carte PCB SMT de haute précision

Gravure du pochoir de carte PCB SMT

Le laser de haute précision a coupé le pochoir de soudure

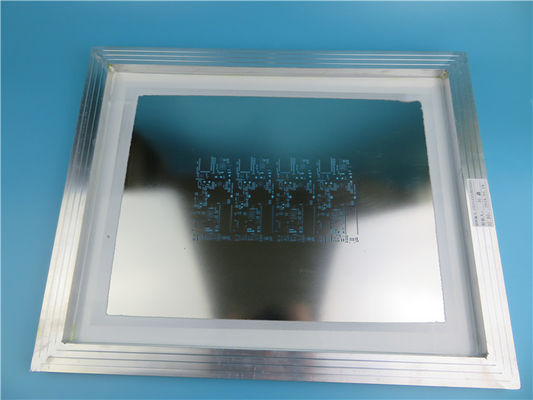

Le pochoir de laser SMT a construit sur 520 x 420mm avec la renommée en aluminium

1,1 description générale

C'est un type de pochoir de SMT de coupe de laser construit sur l'aluminium d'acier inoxydable de 0.12mm avec 420 la dimension du millimètre x 520 le millimètre X 20mm. Il a fabriqué par IPC 7525A utilisant des données fournies de Gerber, secteur de racle plaçant au centre. 4 côtés des marques fiducal sont par des trous à adapter pour la machine de SMT. Elle a emballé avec le carton de KK (carte dure) et habituellement 2 pochoirs sont emballés pour l'expédition.

1,2 caractéristiques et avantages

Le fichier de données est employé directement pour produire et réduire le taux d'erreurs ;

L'exactitude de position d'ouverture du calibre de SMT est très haute : l'erreur de processus entière est le μ m du ≤ ±4 ;

L'ouverture du calibre de SMT a la figure géométrique, qui est avantageuse à l'impression et à la formation de la pâte de bidon ;

ISO9000 a certifié l'usine de fabrication ;

12 heures de citation ;

Délai d'exécution rapide : 1-2 jours ;

Aucun MOQ, coût bas pour des prototypes et petite quantité de courses ;

1,3 application

Paquet de SMD tel que PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 fiche technique de paramètre et

Dimension :	520 x 420 millimètres =1 PCS
Structure	Aluminium de pochoir avec le cadre en aluminium
Matière première	Cale d'acier inoxydable
Épaisseur d'aluminium	0.12mm
Ouverture configurée	Coupe de laser
Aspect	Gravant et électro polissant
Marque fiducielle	Par le trou
Aire de service :	Dans le monde entier
Quantité de protections ouvertes :	1021
Avantages :	a) Dimension de haute précision ; b) bonne forme sur la fenêtre ; c) le mur de trou est plus lisse.
Application :	CSP, BGA, paquet de 0.5mm QFP etc.

1,5 les trous d'ouverture conçoivent pour le pochoir

Type composant	Lancement	Largeur de soudure	Longueur de soudure	Largeur s'ouvrante	Longueur s'ouvrante	Shim Thickness
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip Chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip Chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
