Le double RO3203 a dégrossi la carte PCB 60mil à haute fréquence pour l'infrastructure de station de base

RO3203 Double Sided 60mil High Frequency PCB For Base Station Infrastructure
RO3203 Double Sided 60mil High Frequency PCB For Base Station Infrastructure RO3203 Double Sided 60mil High Frequency PCB For Base Station Infrastructure

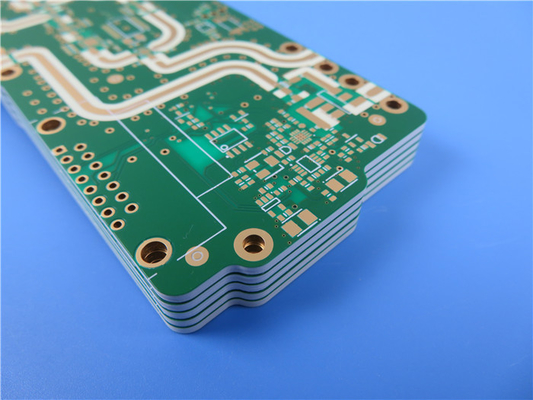

Image Grand :  Le double RO3203 a dégrossi la carte PCB 60mil à haute fréquence pour l'infrastructure de station de base

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-124.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: les stratifiés remplis en céramique ont renforcé avec la fibre de verre tissée Compte de couche: PCB double couche, multicouche, hybride
Épaisseur de carte PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Taille de carte PCB: ≤400mm X 500mm
Masque de soudure: Etc. vert, noir, bleu, jaune, rouge. Poids de cuivre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure: Cuivre nu, HASL, ENIG, OSP etc….
Surligner:

carte PCB 60mil à haute fréquence

,

Carte PCB RO3203 à haute fréquence

,

Panneau de carte PCB de Rogers d'infrastructure de station de base



Le double de Rogers RO3203 a dégrossi la carte PCB 60mil à haute fréquence pour l'infrastructure de station de base

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Les matériaux à haute fréquence du circuit RO3203 de Rogers Corporation sont les stratifiés remplis en céramique renforcés avec la fibre de verre tissée. Ce matériel est machiné pour offrir la représentation électrique exceptionnelle et la stabilité mécanique aux prix concurrentiels. La constante diélectrique des matériaux à haute fréquence du circuit RO3203 est 3,02. Ceci, avec un facteur de dissipation de 0,0016, développe la plage de fréquence utile au delà de 40 gigahertz.



Les stratifiés RO3203 combinent la douceur extérieure d'un stratifié non-tissé de PTFE, pour une ligne plus fine tolérances gravure à l'eau-forte, avec la rigidité d'un stratifié du tisser-verre PTFE. Ces matériaux peuvent être fabriqués dans l'utilisation de cartes électronique

techniques de traitement standard de carte de PTFE. Les options disponibles de revêtement sont 0,5, 1 ou 2 onces. /ft2 (17, 35, 70 microns d'épaisseur) electrodeposited l'aluminium de cuivre. Ces stratifiés sont fabriqués sous un système de qualité certifié d'OIN 9002.



Caractéristiques :

1. Le renfort en verre tissé améliore la rigidité pour une manipulation plus facile.

2. La représentation électrique et mécanique uniforme est idéale pour les structures à haute fréquence multicouche complexes.

3. Les excellentes propriétés mécaniques au-dessus d'un large éventail de constantes diélectriques sont idéales pour des conceptions multicouche de conseil.

4. Excellente stabilité dimensionnelle pour les rendements élevés de production.

5. Économiquement évalué pour la fabrication de volume.



Applications typiques :

1. Infrastructure de station de base

2. Systèmes de télécommunication sans fil



Le double RO3203 a dégrossi la carte PCB 60mil à haute fréquence pour l'infrastructure de station de base 0



Capacité de carte PCB (RO3203)

Matériel de carte PCB : les stratifiés remplis en céramique ont renforcé avec la fibre de verre tissée
Désignation : RO3203
Constante diélectrique : 3.02±0.04
Compte de couche : Double couche, carte PCB multicouche et hybride
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Épaisseur de carte PCB : 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. vert, noir, bleu, jaune, rouge.
Finition extérieure : Cuivre nu, HASL, ENIG, OSP etc….



Fiche technique de RO3203

Valeur RO3203 typique
Propriété RO3203 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 3.02±0.04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Facteur de dissipation, tanδ 0,0016 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Conduction thermique 0,47 (3,2)   W/mK Flotteur 100℃ ASTM C518
Résistivité volumique 107   MΩ.cm ASTM D257
Résistivité extérieure 107   ASTM D257
Stabilité dimensionnelle 0,08 X, Y mm/m +E2/150 après gravure à l'eau forte IPC-TM-650 2.4.3.9
Module de tension   DE X/Y kpsi Droite ASTM D638
Module de flexion 400 300 DE X/Y kpsi ASTM D790
Résistance à la traction 12,5 13 DE X/Y kpsi Droite ASTM D638
Résistance à la flexion 9 8 DE X/Y kpsi ASTM D790
Absorption de Moisure <0>   % D24/23 IPC-TM-650 2.6.2.1
Coefficient de dilatation thermique 58 13 Z X, Y ppm/℃ -50 ℃to 288℃ ASTM D3386
Le TD 500   TGA ASTM D3850
Densité 2,1   gm/cm3 23℃ ASTM D792
Peau de cuivre Stength 10 (1,74)   lbs/in (N/mm) Après soudure IPC-TM-650 2.4.8
Inflammabilité V-0       UL 94
Processus sans plomb compatible Oui
