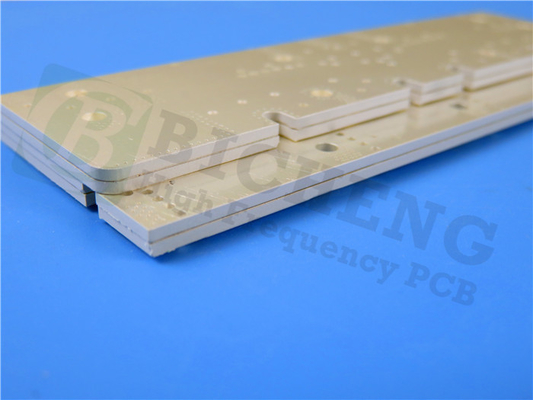

PCB double face construit sur 60mil Rogers TC350 avec immersion Gold pourAntennes à cycle thermique
Le TC350 de Rogers est un composite tissé à base de PTFE, renforcé de fibre de verre et rempli de céramique, destiné à être utilisé comme carte de circuit imprimé. .Des pertes plus faibles entraînent des gains/efficacités d'amplificateur et d'antenne plus élevés.
Caractéristiques et avantages:
1. La conductivité thermique accrue du TC350 offre une meilleure gestion de la puissance, réduit les points chauds et améliore la fiabilité de l'appareil.Cela se traduit par des températures de jonction réduites et prolonge la durée de vie des composants actifs, ce qui est essentiel pour améliorer la fiabilité de l'amplificateur de puissance, étendre le MTBF et réduire les coûts de garantie.
2. TC350 a une excellente stabilité constante diélectrique sur une large plage de températures.Cela aide les concepteurs d'amplificateurs de puissance et d'antennes à maximiser le gain et à minimiser la perte de bande passante morte due à la dérive constante diélectrique lorsque la température de fonctionnement change.
3. Le TC350 bénéficie d'une forte liaison au cuivre, en utilisant du cuivre à profil bas de qualité micro-ondes.Cela se traduit par une perte d'insertion encore plus faible en raison des pertes par effet de peau du cuivre qui sont plus évidentes à des fréquences RF et micro-ondes plus élevées.
Nos capacités PCB (TC350)
| Notre capacité PCB (TC350) | |
| Matériau PCB : | Composite tissé renforcé de fibre de verre, rempli de céramique, à base de PTFE |
| Désignation: | TC350 |
| Constante diélectrique: | 3,5±0,05 |
| Conductivité thermique | 0,72 W/mK |
| Facteur de dissipation | Df .002@10 GHz |
| Nombre de couches : | PCB double couche, multicouche, hybride |
| Poids cuivre : | 0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB : | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille du circuit imprimé : | ≤400mm X 500mm |
| Masque de soudure : | Vert, noir, bleu, jaune, rouge etc. |
| Finition de surface: | Cuivre nu, HASL, ENIG, OSP, étain à immersion, etc. |
Applications typiques:
1. Combineur de micro-ondes et diviseurs de puissance
2. Amplificateurs de puissance, filtres et coupleurs
3. Amplificateurs montés sur tour (TMA) et boosters montés sur tour (TMB)
4. Antennes à cycle thermique sensibles à la dérive diélectrique
Propriétés typiquesde TC350
| Propriétés typiques : TC350 | |||
| Propriété | Unités | Valeur | Méthode de test |
| 1. Propriétés électriques | |||
| Constante diélectrique (peut varier selon l'épaisseur) | |||
| @1MHz | － | 3,50 | CIB TM-650 2.5.5.3 |
| à 1,8 GHz | － | 3,50 | CAVITÉ RÉSONNANTE |
| @10 GHz | － | 3,50 | CIB TM-650 2.5.5.5 |
| Facteur de dissipation | |||
| @1MHz | － | 0,0015 | CIB TM-650 2.5.5.3 |
| à 1,8 GHz | － | 0,0018 | CAVITÉ RÉSONNANTE |
| @10 GHz | － | 0,0020 | CIB TM-650 2.5.5.5 |
| Coefficient de température du diélectrique | － | ||
| TC r @ 10 GHz (-40-150°C) | ppm/°C | -9 | CIB TM-650 2.5.5.5 |
| Résistivité volumique | |||
| C96/35/90 | MΩ-cm | 7.4x106 | CIB TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Résistivité de surface | |||
| C96/35/90 | MΩ | 3.2x107 | CIB TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | CIB TM-650 2.5.17.1 |
| Force électrique | Volt/mil (kV/mm) | 780 (31) | CIB TM-650 2.5.6.2 |
| Rupture diélectrique | kV | 40 | CIB TM-650 2.5.6 |
| Résistance aux arcs | seconde | >240 | CIB TM-650 2.5.1 |
| 2. Propriétés thermiques | |||
| Température de décomposition (Td) | |||
| Initial | °C | 520 | CIB TM-650 2.4.24.6 |
| 5% | °C | 567 | CIB TM-650 2.4.24.6 |
| T260 | min | >60 | CIB TM-650 2.4.24.1 |
| T288 | min | >60 | CIB TM-650 2.4.24.1 |
| T300 | min | >60 | CIB TM-650 2.4.24.1 |
| Dilatation thermique, CTE (x,y) 50-150ºC | ppm/°C | 7, 7 | CIB TM-650 2.4.41 |
| Dilatation thermique, CTE (z) 50-150ºC | ppm/°C | 12 | CIB TM-650 2.4.24 |
| % Expansion de l'axe z (50-260ºC) | % | 1.2 | CIB TM-650 2.4.24 |
| 3. Propriétés mécaniques | |||
| Résistance au pelage au cuivre (1 oz/35 microns) | |||
| Après stress thermique | lb/po (N/mm) | 7 (1.2) | CIB TM-650 2.4.8 |
| À des températures élevées (150 °C) | lb/po (N/mm) | 9 (1.6) | CIB TM-650 2.4.8.2 |
| Solutions après traitement | lb/po (N/mm) | 7 (1.2) | CIB TM-650 2.4.8 |
| Module d'Young | kpsi (MPa) | CIB TM-650 2.4.18.3 | |
| Résistance à la flexion (machine/croix) | kpsi (MPa) | 14/10 (97/69) | CIB TM-650 2.4.4 |
| Résistance à la traction (machine/croix) | kpsi (MPa) | 11/8 (76/55) | CIB TM-650 2.4.18.3 |
| Module de compression | kpsi (MPa) | ASTM D-3410 | |
| Coefficient de Poisson | － | ASTM D-3039 | |
| 4. Propriétés physiques | |||
| Absorption de l'eau | % | 0,05 | CIB TM-650 2.6.2.1 |
| Densité, ambiante 23ºC | g/cm3 | 2h30 | ASTM D792 Méthode A |
| Conductivité thermique | W/mK | 0,72 | ASTM D5470 |
| Chaleur spécifique | J/gK | 0,90 | ASTM D5470 |
| Inflammabilité | classe | V0 | UL-94 |
| Dégazage NASA, 125ºC, ≤10- 6 torr | |||
| Perte de masse totale | % | 0,02 | NASA SP-R-0022A |
| Volatils collectés | % | 0,01 | NASA SP-R-0022A |
| Vapeur d'eau récupérée | % | 0,01 | NASA SP-R-0022A |
