panneau de carte PCB dégrossi par double de 10mil TC350 Rogers pour des combinateurs à micro-ondes

10mil TC350 Double Sided Rogers PCB Board For Microwave Combiners
10mil TC350 Double Sided Rogers PCB Board For Microwave Combiners 10mil TC350 Double Sided Rogers PCB Board For Microwave Combiners

Image Grand :  panneau de carte PCB dégrossi par double de 10mil TC350 Rogers pour des combinateurs à micro-ondes

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-138.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: La fibre de verre tissée renforcée, rempli en céramique, PTFE a basé composé Compte de couche: PCB double couche, multicouche, hybride
Taille de carte PCB: ≤400mm X 500mm Épaisseur de carte PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Masque de soudure: Etc. vert, noir, bleu, jaune, rouge. Poids de cuivre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure: Cuivre nu, HASL, ENIG, OSP, étain d'immersion etc….
Surligner:

panneau de carte PCB de 10mil Rogers

,

Double panneau dégrossi de carte PCB de Rogers

,

Panneau de carte PCB de Rogers de combinateurs à micro-ondes



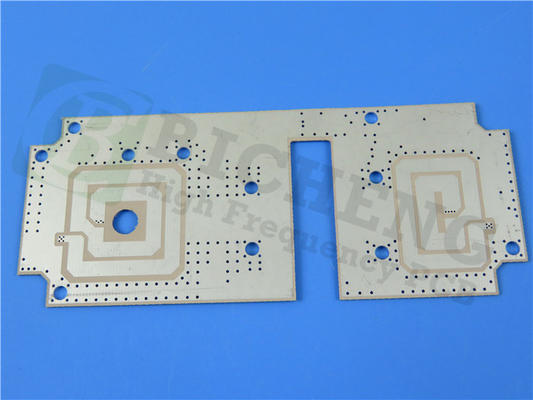

Circuit imprimé double face construit sur 10 mil Rogers TC350 avec immersion dorée pour combinateurs micro-ondes.

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)



Le TC350 de Rogers est un composite tissé à base de PTFE, renforcé de fibre de verre et rempli de céramique, destiné à être utilisé comme carte de circuit imprimé. .Des pertes plus faibles entraînent des gains/efficacités d'amplificateur et d'antenne plus élevés.



Caractéristiques et avantages:

1. La conductivité thermique accrue du TC350 offre une meilleure gestion de la puissance, réduit les points chauds et améliore la fiabilité de l'appareil.Cela se traduit par des températures de jonction réduites et prolonge la durée de vie des composants actifs, ce qui est essentiel pour améliorer la fiabilité de l'amplificateur de puissance, étendre le MTBF et réduire les coûts de garantie.



2. TC350 a une excellente stabilité constante diélectrique sur une large plage de températures.Cela aide les concepteurs d'amplificateurs de puissance et d'antennes à maximiser le gain et à minimiser la perte de bande passante morte due à la dérive constante diélectrique lorsque la température de fonctionnement change.



3. Le TC350 bénéficie d'une forte liaison au cuivre, en utilisant du cuivre à profil bas de qualité micro-ondes.Cela se traduit par une perte d'insertion encore plus faible en raison des pertes par effet de peau du cuivre qui sont plus évidentes à des fréquences RF et micro-ondes plus élevées.



Nos capacités PCB (TC350)

Matériau PCB : Composite tissé renforcé de fibre de verre, rempli de céramique, à base de PTFE
Désignation: TC350
Constante diélectrique: 3,5±0,05
Conductivité thermique 0,72 W/mK
Facteur de dissipation Df .002@10 GHz
Nombre de couches : PCB double couche, multicouche, hybride
Poids cuivre : 0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur du PCB : 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Taille du circuit imprimé : ≤400mm X 500mm
Masque de soudure : Vert, noir, bleu, jaune, rouge etc.
Finition de surface: Cuivre nu, HASL, ENIG, OSP, étain à immersion, etc.



Applications typiques:

1. Combineur de micro-ondes et diviseurs de puissance

2. Amplificateurs de puissance, filtres et coupleurs

3. Amplificateurs montés sur tour (TMA) et boosters montés sur tour (TMB)

4. Antennes à cycle thermique sensibles à la dérive diélectrique



panneau de carte PCB dégrossi par double de 10mil TC350 Rogers pour des combinateurs à micro-ondes 0



Propriétés typiquesde TC350:

Propriété Unités Valeur Méthode de test
1. Propriétés électriques
Constante diélectrique (peut varier selon l'épaisseur)
@1MHz 3,50 CIB TM-650 2.5.5.3
à 1,8 GHz 3,50 CAVITÉ RÉSONNANTE
@10 GHz 3,50 CIB TM-650 2.5.5.5
Facteur de dissipation
@1MHz 0,0015 CIB TM-650 2.5.5.3
à 1,8 GHz 0,0018 CAVITÉ RÉSONNANTE
@10 GHz 0,0020 CIB TM-650 2.5.5.5
Coefficient de température du diélectrique
TC r @ 10 GHz (-40-150°C) ppm/°C -9 CIB TM-650 2.5.5.5
Résistivité volumique
C96/35/90 MΩ-cm 7.4x106 CIB TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Résistivité de surface
C96/35/90 3.2x107 CIB TM-650 2.5.17.1
E24/125 4.3x108 CIB TM-650 2.5.17.1
Force électrique Volt/mil (kV/mm) 780 (31) CIB TM-650 2.5.6.2
Rupture diélectrique kV 40 CIB TM-650 2.5.6
Résistance aux arcs seconde >240 CIB TM-650 2.5.1
2. Propriétés thermiques
Température de décomposition (Td)
Initial °C 520 CIB TM-650 2.4.24.6
5% °C 567 CIB TM-650 2.4.24.6
T260 min >60 CIB TM-650 2.4.24.1
T288 min >60 CIB TM-650 2.4.24.1
T300 min >60 CIB TM-650 2.4.24.1
Dilatation thermique, CTE (x,y) 50-150ºC ppm/°C 7, 7 CIB TM-650 2.4.41
Dilatation thermique, CTE (z) 50-150ºC ppm/°C 12 CIB TM-650 2.4.24
% Expansion de l'axe z (50-260ºC) % 1.2 CIB TM-650 2.4.24
3. Propriétés mécaniques
Résistance au pelage au cuivre (1 oz/35 microns)
Après stress thermique lb/po (N/mm) 7 (1.2) CIB TM-650 2.4.8
À des températures élevées (150 °C) lb/po (N/mm) 9 (1.6) CIB TM-650 2.4.8.2
Solutions après traitement lb/po (N/mm) 7 (1.2) CIB TM-650 2.4.8
Module d'Young kpsi (MPa)   CIB TM-650 2.4.18.3
Résistance à la flexion (machine/croix) kpsi (MPa) 14/10 (97/69) CIB TM-650 2.4.4
Résistance à la traction (machine/croix) kpsi (MPa) 11/8 (76/55) CIB TM-650 2.4.18.3
Module de compression kpsi (MPa)   ASTM D-3410
Coefficient de Poisson   ASTM D-3039
4. Propriétés physiques
Absorption de l'eau % 0,05 CIB TM-650 2.6.2.1
Densité, ambiante 23ºC g/cm3 2h30 ASTM D792 Méthode A
Conductivité thermique W/mK 0,72 ASTM D5470
Chaleur spécifique J/gK 0,90 ASTM D5470
Inflammabilité classe V0 UL-94
Dégazage NASA, 125ºC, ≤10- 6 torr
Perte de masse totale % 0,02 NASA SP-R-0022A
Volatils collectés % 0,01 NASA SP-R-0022A
Vapeur d'eau récupérée % 0,01 NASA SP-R-0022A
