Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel de base: | Résine FR-4 époxyde modifiée de haute performance | Compte de couche: | Double couche, carte PCB multicouche et hybride |
|---|---|---|---|
| Épaisseur du PCB: | 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm) | Taille de carte PCB: | ≤400mm X 500mm |
| Masque de soudure: | Etc. de vert, de noir, de Matt Black, de bleu, de Matt Blue, jaune, rouge. | Poids de cuivre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm) |
| Finition extérieure: | HDI, par l'intermédiaire de dans protection, contrôle d'impédance, aveuglent l'électrodéposition par | ||
| Surligner: | Bas panneau de carte PCB du DK FR4,Panneau multicouche de la carte PCB FR4,Panneau de carte PCB de la haute performance FR4 |
||

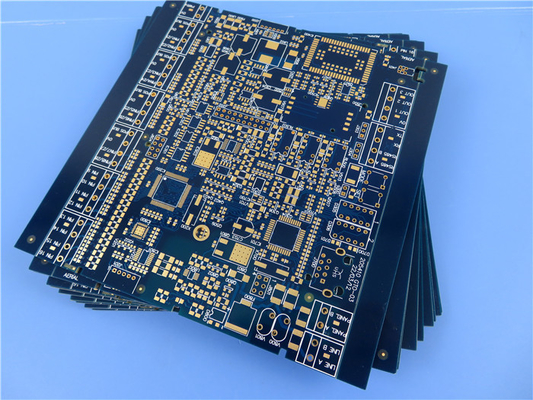

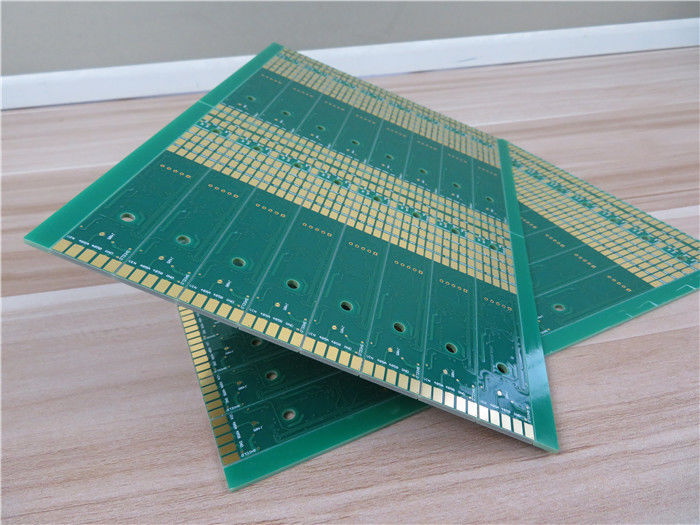

Carte PCB TU-872 multicouche électronique de la carte de fiabilité thermique élevée de basse carte PCB du DK/DF FR-4 (carte PCB)
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
Le PS de TU-872 SLK est basé sur une résine FR-4 époxyde modifiée de haute performance. Ce matériel est renforcé avec le verre tissé nouveau et conçu avec la basse constante diélectrique supplémentaire et le bas facteur de dissipation pour la basse perte à grande vitesse et l'application à haute fréquence de carte. Le matériel de PS de TU-872 SLK convient au processus sans plomb de protection de l'environnement et aussi compatible avec les processus FR-4. Le PS de TU-872 SLK stratifie également l'objet exposé excellent CTE, la résistance chimique supérieure, la résistance d'humidité, la stabilité thermique, la résistance de CAF et la dureté augmentées par un réseau d'allylique formant le composé.
Fonctionnalités clé
1. Excellentes propriétés électriques
2. Constante diélectrique moins de 3,5
3. Facteur de dissipation moins de 0,010
4. Excellente, stable et plate représentation de Dk/Df
5. Compatible avec la plupart des processus FR-4
6. Processus sans plomb compatible
7. Dilatation thermique améliorée d'axe des z
8. Capacité d'Anti-CAF
9. Stabilité dimensionnelle, uniformité d'épaisseur et planéité supérieures
10. Excellent à travers-trou et fiabilité de soudure
Nos capacités de carte PCB (PS de TU-872 SLK)
| Matériel de carte PCB : | Résine FR-4 époxyde modifiée de haute performance |
| Désignation : | PS de TU-872 SLK |
| Constante diélectrique : | < 3=""> |
| Compte de couche : | Double couche, carte PCB multicouche et hybride |
| Poids de cuivre : | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm) |
| Épaisseur de carte PCB : | 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 60mil (1.524mm) |
| Taille de carte PCB : | ≤400mm X 500mm |
| Masque de soudure : | Etc. de vert, de noir, de Matt Black, de bleu, de Matt Blue, jaune, rouge. |
| Finition extérieure : | Cuivre nu, HASL, ENIG, OSP, étain d'immersion, argent d'immersion etc…. |
| Technologie : | HDI, par l'intermédiaire de dans protection, contrôle d'impédance, aveuglent l'électrodéposition par l'intermédiaire de/enterré par l'intermédiaire de, de bord, le BGA, les trous etc. de Countsunk. |
Applications principales
1. Radiofréquence
2. Fond de panier, informatique à haute performance
3. Linecards, stockage
4. Serveurs, télécom, station de base
5. Routeurs de bureau
Nos avantages
ISO9001, ISO14001, IATF16949, ISO13485, UL a certifié ;
atelier 16000㎡ ;
capacité de la sortie 30000㎡ par mois ;
Prototype à la capacité de large volume de production
Classe 3 de la classe 2/IPC d'IPC ;
Toute couche HDI PCBs ;
La livraison à l'heure : >98%
Taux de plainte de client : <1>
Propriétés typiques (PS de TU-872 SLK)
| Valeurs typiques | Traitement | IPC-4101 /126 | |
| Courant ascendant | |||
| Tg (DMA) | 220°C | ||
| Tg (DSC) | 200°C | > 170°C | |
| Tg (TMA) | 190°C | E-2/105 | |
| Le TD (TGA) | 340°C | > 340°C | |
| Axe des abscisses de CTE | °C du 27h 12~ | NON-DÉTERMINÉ | |
| Axe des y de CTE | °C du 27h 12~ | E-2/105 | NON-DÉTERMINÉ |
| Axe des z de CTE | 2,30% | < 3=""> | |
| Contrainte thermique, flotteur de soudure, 288°C | > sec 60 | > sec 10 | |
| T260 | minute 60 | > minute 30 | |
| T288 | minute 20 | E-2/105 | > minute 15 |
| T300 | minute 5 | > minute 2 | |
| Inflammabilité | 94V-0 | E-24/125 | 94V-0 |
| LE DK ET DF | |||
| Constante diélectrique (RC 50%) @10GHz | 3,5 | ||
| Tangente de perte (RC 50%) @10GHz | 0,008 | ||
| Élém. élect. | |||
| Constante diélectrique (RC50%) | |||
| 1GHz (SPC method/4291B) | 3.6/3.4 | < 5=""> | |
| 5GHz (méthode de SPC) | 3,5 | E-2/105 | - |
| 10GHz (méthode de SPC) | 3,5 | - | |
| Tangente de perte (RC50%) | |||
| 1GHz (SPC method/4291B) | 0.006/0.004 | ||
| 5GHz (méthode de SPC) | 0,007 | E-2/105 | < 0=""> |
| 10GHz (méthode de SPC) | 0,008 | ||
| Résistivité volumique | > 1010 MΩ•cm | C-96/35/90 | > 106 MΩ•cm |
| Résistivité extérieure | > 108 MΩ | C-96/35/90 | > 104 MΩ |
| Force électrique | > 40 KV/mm | > 30 kV/mm | |
| Panne diélectrique | > 50 kilovolts | NON-DÉTERMINÉ | |
| Mécanique | |||
| Module de Young | |||
| Direction de chaîne | 26 GPa | NON-DÉTERMINÉ | |
| Direction de suffisance | 24 GPa | ||
| Résistance à la flexion | |||
| Dans le sens de la longueur | > 60 000 livres par pouce carré | > 60 000 livres par pouce carré | |
| En travers | > 50 000 livres par pouce carré | > 50 000 livres par pouce carré | |
| La résistance au pelage, aluminium de Cu de rtf de 1,0 onces | 4~7 lb/in | > 4 lb/in | |
| Absorption d'eau | 0,13% | E-1/105+D-24/23 | < 0=""> |
