| Surligner: | PCB en or à immersion à 2 couches,20mil RO3003 PCB en or par immersion,RO3003 Panneaux de circuits imprimés à base de PCB |
||
|---|---|---|---|

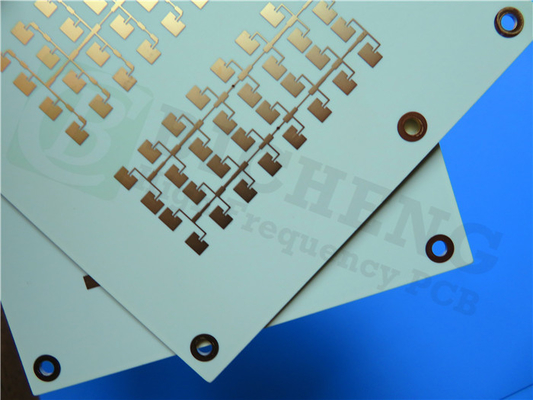

Présentation de notre PCB récemment livré basé sur des matériaux 20mil RO3003, une solution de haute qualité spécialement conçue pour les applications commerciales de micro-ondes et de RF.Ce PCB avancé offre une stabilité exceptionnelle de la constante diélectrique (Dk) sur une large gamme de températures et de fréquences, ce qui le rend idéal pour diverses technologies de pointe telles que le radar automobile, les systèmes d'assistance au conducteur avancés (ADAS) et l'infrastructure sans fil 5G.
Principales caractéristiques:
1. Rogers RO3003 Composites PTFE remplis de céramique: Ce PCB utilise des stratifiés RO3003 de haute qualité connus pour leur excellente stabilité et leur faible perte diélectrique.Ces composites PTFE remplis de céramique offrent des performances fiables jusqu'à 77 GHz, ce qui les rend adaptés aux applications à haute fréquence.
2. Propriétés électriques impressionnantes: le matériau RO3003 possède une constante diélectrique de 3+/- 0,04 à 10 GHz/23°C, assurant une transmission fiable du signal..Ces propriétés le rendent bien adapté aux applications nécessitant une intégrité du signal précise et précise.
3Stabilité thermique et fiabilité mécanique: avec une température de décomposition thermique (Td) supérieure à 500°C, le substrat peut résister à des environnements à haute température.Le faible coefficient de dilatation thermique (CTE) dans la plage de -55 à 288°C (axe X): 17 ppm/°C, axe Y: 16 ppm/°C, axe Z: 25 ppm/°C) assure une excellente stabilité dimensionnelle et fiabilité.ce qui le rend idéal pour les conceptions de panneaux multicouches avec des exigences variables.
| Propriété | RO3003 | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.0 ± 0.04 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.001 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 3 | Z | en ppm/°C | 10 GHz -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle | 0.06 0.07 |
X Y |
mm/m | - Je ne sais pas. | IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume | 107 | MΩ.cm | - Je ne sais pas. | IPC 2.5.17.1 | |
| Résistance de surface | 107 | MΩ | - Je ne sais pas. | IPC 2.5.17.1 | |
| Module de traction | 930 823 |
X Y |
MPa | 23°C | Pour l'aéronef |
| Absorption de l'humidité | 0.04 | % | D48/50 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 | |
| Température spécifique | 0.9 | j/g/k | Calculé | ||
| Conductivité thermique | 0.5 | R/M/K | 50°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique (-55 à 288°C) |
17 16 25 |
X Y Z |
en ppm/°C | 23°C/50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td | 500 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Densité | 2.1 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 12.7 | Je vous en prie. | 1 oz, EDC après la soudure flottante | IPC-TM 2.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
4. Détails de la construction du PCB: Ce PCB rigide à 2 couches comporte un empilement avec deux couches de cuivre, chacune d'une épaisseur de 35 μm. Le substrat RO3003 a une épaisseur de 20 mil (0,508 mm),fournissant une base solide pour les circuitsL'épaisseur du panneau fini est de 0,6 mm, avec un poids de cuivre fini de 1 oz (1,4 mil) sur les couches extérieures.La finition de la surface est l' or immersion, offrant une excellente soudabilité et une résistance à la corrosion.
5. Statistiques PCB: Ce PCB comprend 27 composants et un total de 61 plaquettes, avec 40 plaquettes à trous et 21 plaquettes de technologie de montage de surface supérieure (SMT).permettant une connectivité électrique efficaceLes dimensions du panneau sont de 85,7 mm x 73,2 mm, ce qui lui confère un facteur de forme compact et efficace.
6. Normes de fabrication et disponibilité: le PCB respecte la norme de qualité IPC-Classe 2, assurant une fabrication et une fiabilité de haute qualité.permettant aux ingénieurs et aux concepteurs de différentes régions d'accéder à ce produit avancé.
7Applications typiques: Ce PCB basé sur des matériaux RO3003 est bien adapté à une gamme d'applications nécessitant des performances à haute fréquence, une stabilité thermique et une fiabilité mécanique.Certaines applications typiques incluent les systèmes de radar automobile, les antennes satellites de positionnement global, les systèmes de télécommunications cellulaires (amplificateurs de puissance et antennes), les antennes de communication sans fil, les satellites de diffusion directe,liaison de données sur les systèmes de câbles, les lecteurs de compteurs à distance, et les backplanes de puissance.
En résumé, notre PCB récemment livré basé sur des matériaux 20mil RO3003 offre des performances, une stabilité et une fiabilité exceptionnelles pour les applications commerciales de micro-ondes et de RF.,Avec sa construction précise et son adhésion aux normes de l'industrie, ce PCB est un excellent choix pour les systèmes électroniques exigeants.ou technologies sans fil, ce PCB fournit les capacités de haute performance dont vous avez besoin. Contactez-nous si vous avez des questions.
