Matériel: | TMM10 | Taille des PCB: | 63 mm x 45 mm = 1 PCS, +/- 0,15 mm |
---|---|---|---|
Poids en cuivre: | 1 oz | Finition de surface: | Argent immergé |
Nombre de couches: | Double face | Épaisseur du PCB: | 0.6 mm |
Préparez-vous à assister à une nouvelle ère dans les circuits RF et micro-ondes avec notre PCB TMM10.Ce PCB avancé est prêt à révolutionner l'industrie.Découvrez les caractéristiques et les avantages extraordinaires qui distinguent le PCB TMM10, offrant des performances inégalées et établissant de nouvelles normes d'excellence.
Des performances inégalées:
1Intégrité supérieure du signal:
- Avec un Dk de 9,20 +/- 0,23 à 10 GHz, le PCB TMM10 assure une propagation précise et fiable du signal, minimisant les pertes et les distorsions.
- Un facteur de dissipation de 0,0022 à 10 GHz garantit une fidélité de signal exceptionnelle, permettant une transmission de données de haute qualité.
- Le coefficient thermique de Dk de -38 ppm/°K permet une performance stable dans les variations de température, assurant une intégrité constante du signal.
2Gestion thermique avancée:
- Le PCB TMM10 possède un coefficient de dilatation thermique égal au cuivre, atténuant ainsi le stress thermique et améliorant la fiabilité globale.
- Avec une conductivité thermique de 0,76 W/mk, la dissipation thermique est optimisée, évitant une dégradation des performances dans les applications exigeantes.
- L'impressionnante température de décomposition (Td) de 425 °C TGA assure la résilience du PCB même dans des conditions de température élevée.
TMM10 Valeur typique | ||||||
Propriété | Le numéro TMM10 | Direction | Unités | Condition | Méthode d'essai | |
Constante diélectrique,ε procédé | 9.20 ± 0.23 | Z | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | ||
Constante diélectrique | 9.8 | - | - | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
Facteur de dissipation (processus) | 0.0022 | Z | - | 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
Coefficient thermique de la constante diélectrique | - 38 ans. | - | en ppm/- Je ne sais pas.Le K. | - 55 ans°C- 125 ans°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
Résistance à l'isolation | > 2000 | - | Je vous en prie! | Le Parlement européen | Pour l'utilisation dans les machines à coudre | |
Résistance au volume | 2 x 108 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
Résistance de surface | 4 x 107 | - | Je vous en prie. | - | Pour l'utilisation dans les machines à coudre | |
Résistance électrique (résistance diélectrique) | 285 | Z | V/mil | - | Métode IPC-TM-650 2.5.6.2 | |
Propriétés thermiques | ||||||
Décomposition à température (Td) | 425 | 425 | °CTGA | - | Pour l'utilisation dans les machines de traitement de l'air | |
Coefficient de dilatation thermique - x | 21 | X | en ppm/K | 0 à 140°C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
Coefficient de dilatation thermique - Y | 21 | Y | en ppm/K | 0 à 140°C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
Coefficient de dilatation thermique - Z | 20 | Z | en ppm/K | 0 à 140°C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
Conductivité thermique | 0.76 | Z | Pour les appareils à moteur électrique | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
Propriétés mécaniques | ||||||
Résistance à la peeling du cuivre après stress thermique | 5.0 (0,9) | X, Y | Lb/pouce (N/mm) | après soudage flottant 1 oz. EDC | La méthode IPC-TM-650 est utilisée.4.8 | |
Résistance à la flexion (MD/CMD) | 13.62 | X, Y | KPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
Module de flexion (MD) | 1.79 | X, Y | Le MPSI | Une | Pour l'utilisation dans les machines de traitement de l'air | |
Propriétés physiques | ||||||
Absorption de l'humidité (2X2) | 1.27 mm (0,050") | 0.09 | - | % | D/24/23 | Pour l'utilisation dans les machines de traitement de l'air |
3.18 mm (0,125") | 0.2 | |||||
Gravité spécifique | 2.77 | - | - | Une | Pour les appareils à commande numérique | |
Capacité thermique spécifique | 0.74 | - | J/g/K | Une | Calculé | |
Compatible avec les procédés sans plomb | Je suis désolé. | - | - | - | - |
Une fiabilité inégalée:
1Propriétés mécaniques exceptionnelles:
- Le PCB TMM10 présente une résistance exceptionnelle à la rampe et au flux de froid, assurant une stabilité et une fiabilité à long terme.
- Résistant aux produits chimiques de traitement, le PCB minimise les risques de dommages pendant la fabrication, ce qui améliore la durabilité et la durée de vie.
2- Processus de production simplifié:
- Le PCB TMM10 élimine la nécessité d'un traitement au napthanate de sodium avant le revêtement sans électro, simplifiant le processus de fabrication et économisant un temps précieux.
- Basé sur une résine thermodurcissable, ce PCB permet une liaison fiable des fils, assurant des connexions sécurisées et réduisant le risque de défaillance.
Matériau du PCB: | Composites en polymères céramiques, hydrocarbures et thermodurcissables |
Nom: | Le numéro TMM10 |
Constante diélectrique: | 9.20 ± 0.23 |
Nombre de couches: | Double couche, multicouche, PCB hybride |
Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Épaisseur du PCB: | Les émissions de dioxyde de carbone sont des émissions de dioxyde de carbone produites par des procédés chimiques ou chimiques.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
Taille des PCB: | ≤ 400 mm x 500 mm |
Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |

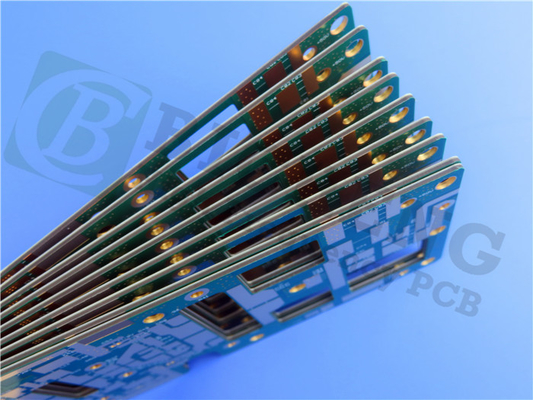

Construction de précision:
Ce PCB est doté d'une conception rigide à deux couches, méticuleusement conçue pour répondre aux exigences les plus exigeantes:
- Les dimensions des panneaux: 63 mm x 45 mm, offrant une solution compacte mais polyvalente.
- Trace minimale: 5/5 mils, permettant des circuits complexes et un routage précis du signal.
- Taille minimale du trou: 0,35 mm, facilitant l'intégration des composants.
- épaisseur de la planche finie: 0,6 mm, équilibre entre durabilité et espace.
- Poids de Cu fini: couches extérieures de 1 oz (1,4 mil), assurant une conductivité optimale et une intégrité du signal.
- par épaisseur de revêtement: 20 μm, garantissant des interconnexions fiables.
- Finition de surface: argent immersion, offrant une excellente soudabilité et une résistance à la corrosion.
- Top Silkscreen: Blanc, permettant une identification claire des composants pour faciliter l'assemblage et l'inspection.
- Masque de soudure: bleu, offrant une protection et une isolation efficaces.
- 100% Test électrique utilisé avant expédition, garantissant la qualité et la fiabilité du produit.
Applications polyvalentes:
Le PCB TMM10 est idéal pour un large éventail d'applications, notamment:
- circuits RF et micro-ondes, garantissant une transmission et une réception précises des signaux.
- amplificateurs et combinateurs de puissance, permettant une gestion et une distribution efficaces de l'énergie.
- Filtres et couples, facilitant une manipulation et un filtrage précis du signal.
- des systèmes de communication par satellite, assurant une connectivité transparente et fiable.
- Les antennes de systèmes de positionnement global (GPS) fournissent des informations de localisation précises.
- Les antennes permettent la communication sans fil dans différents scénarios.
- Polarisateurs diélectriques et lentilles, améliorant les performances optiques et la fonctionnalité.
- les testeurs de puces, qui offrent une plateforme fiable pour des tests et une validation efficaces.
Qualité et disponibilité sans compromis:
Notre PCB est conforme à la norme de qualité IPC-Classe 2, ce qui garantit le plus haut niveau d'excellence et de fiabilité de fabrication.permettant aux clients du monde entier d'accéder à cette technologie révolutionnaire.
En conclusion, le PCB TMM10 représente un bond en avant significatif dans les applications RF et micro-ondes.Il permet aux ingénieurs et aux concepteurs de débloquer de nouveaux niveaux de performance et d'innovationFaites confiance au PCB TMM10 pour révolutionner vos projets et vous propulser vers un succès sans précédent.
