Mn ligne largeur: | 6/7 mils | Matière première: | Rogers RT/duroid 5880 |
---|---|---|---|
Mn interlignage: | 6/7 mils | Épaisseur de conseil: | 0,96 millimètres |
Min. Hole Size: | 15 mils | Finissage extérieur: | HASL sans plomb |
Épaisseur de cuivre: | 1oz | Masque de soudure: | Non |
Surligner: | Carte PCB haute fréquence à 2 couches,PCB haute fréquence 31 mil,matériel PCB Rogers |
L'avenir est maintenant : Rogers RT/duroid 5880

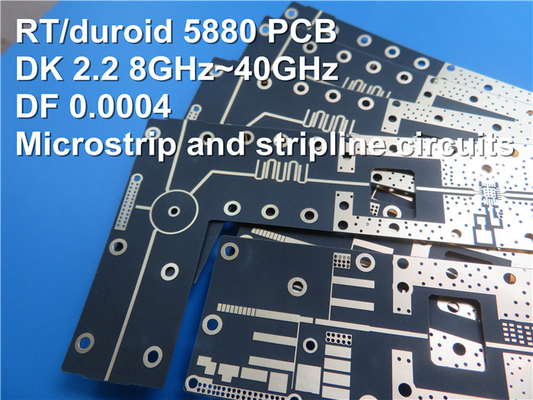

Nous sommes fiers de présenter notre dernière carte PCB faite de Rogers RT/duroid 5880, un matériau composite rempli en céramique de PTFE qui est idéal pour des applications à haute fréquence.
Avec une épaisseur de cuivre basse de 17um, l'épaisseur diélectrique de 31mil, et une épaisseur de finition de conseil de 0.96mm, ce conseil est parfait pour un grand choix d'applications. Il a une trace/espace minimum de 6/7 mils, une taille minimum de trou de 15 mils, et aucun vias aveugles ou enterrés. Les dimensions de conseil sont de 56,00 x 20,00 millimètres avec une tolérance +/- de 0.15mm.
Ce panneau de carte PCB vient également avec l'essai électrique de 100%, s'assurant qu'il répond aux normes les plus de haute qualité. Le poids de finition de Cu est de 1 once (1,4 mils) sur toutes les couches, et par l'intermédiaire de plaquer l'épaisseur est 1 mil. La finition extérieure est HASL sans plomb, et le silkscreen supérieur est blanc.
En termes de statistiques, ce panneau de carte PCB a 31 composants, 89 protections totales, 62 par des protections de trou, 12 protections supérieures de SMT, 15 protections inférieures de SMT, 60 vias, et 76 filets. Des pochoirs de pâte de soudure de Panelized sont fournis pour les côtés dessus et bas, le rendant facile à utiliser pour vos besoins spécifiques.
Pour des questions ou préoccupations techniques, veuillez ne pas hésiter à entrer en contact avec le lierre chez sales10@bichengpcb.com. Merci de considérer notre panneau nouvellement embarqué de carte PCB de Bicheng Limited.
Les avantages d'employer le matériel de carte PCB de Rogers RT/duroid 5880
-------Introduction au matériel de carte PCB de Rogers RT/duroid 5880
Rogers RT/duroid 5880 avait gagné la popularité en tant que performant, matériel de carte PCB de bas-perte avec l'excellente stabilité thermique. De ce guide complet, nous explorerons les caractéristiques, les avantages, et les applications des matériaux.
Introduction au matériel de carte PCB de Rogers RT/duroid 5880
Rogers RT/duroid 5880 est un matériau composite rempli en céramique de PTFE qui convient aux applications à haute fréquence, particulièrement ceux qui exigent la stabilité thermique élevée. Le matériel peut fonctionner entre -40°C à +85°C, et il est conçu avec l'excellente stabilité dimensionnelle et la force mécanique.
Propriétés et caractéristiques de matériel de carte PCB de Rogers RT/duroid 5880
Rogers RT/duroid 5880 a une constante diélectrique de 2,2 et un facteur de dissipation de 0,0004 à 1 mégahertz. Il a également un coefficient thermique de ε de -125 ppm/℃ et d'une résistivité volumique de 2 x 10^7 Mohm cm. La chaleur spécifique du matériel est 0,96 j/g/k, et elle a un module de tension MPA 1070 de MPA à 23℃ et 450 à 100℃.
Valeur typique de RT/duroid 5880 | ||||||
Propriété | RT/duroid 5880 | Direction | Unités | Condition | Méthode d'essai | |
Constante diélectrique, εProcess | 2,20 2.20±0.02 Spec. |
Z | NON-DÉTERMINÉ | C24/23/50 C24/23/50 |
1 mégahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
Constante diélectrique, εDesign | 2,2 | Z | NON-DÉTERMINÉ | 8GHz à 40 gigahertz | Méthode de longueur de phase différentielle | |
Facteur de dissipation, tanδ | 0,0004 0,0009 |
Z | NON-DÉTERMINÉ | C24/23/50 C24/23/50 |
1 mégahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
Coefficient thermique de ε | -125 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 | |
Résistivité volumique | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
Résistivité extérieure | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
La chaleur spécifique | 0,96 (0,23) | NON-DÉTERMINÉ | j/g/k (cal/g/c) |
NON-DÉTERMINÉ | Calculé | |
Module de tension | Essai à 23℃ | Essai à 100℃ | NON-DÉTERMINÉ | MPA (kpsi) | ASTM D 638 | |
1070(156) | 450(65) | X | ||||
860(125) | 380(55) | Y | ||||
Effort final | 29 (4,2) | 20 (2,9) | X | |||
27 (3,9) | 18 (2,6) | Y | ||||
Tension finale | 6 | 7,2 | X | % | ||
4,9 | 5,8 | Y | ||||
Module compressif | 710(103) | 500(73) | X | MPA (kpsi) | ASTM D 695 | |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Effort final | 27 (3,9) | 22 (3,2) | X | |||
29 (5,3) | 21 (3,1) | Y | ||||
52 (7,5) | 43 (6,3) | Z | ||||
Tension finale | 8,5 | 8,4 | X | % | ||
7,7 | 7,8 | Y | ||||
12,5 | 17,6 | Z | ||||
Absorption d'humidité | 0,02 | NON-DÉTERMINÉ | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
Conduction thermique | 0,2 | Z | W/m/k | 80℃ | ASTM C 518 | |
Coefficient de dilatation thermique | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
Le TD | 500 | NON-DÉTERMINÉ | ℃ TGA | NON-DÉTERMINÉ | ASTM D 3850 | |
Densité | 2,2 | NON-DÉTERMINÉ | gm/cm3 | NON-DÉTERMINÉ | ASTM D 792 | |
Peau de cuivre | 31,2 (5,5) | NON-DÉTERMINÉ | Pli (N/mm) | aluminium de 1oz (35mm) EDC après flotteur de soudure |
IPC-TM-650 2.4.8 | |
Inflammabilité | V-0 | NON-DÉTERMINÉ | NON-DÉTERMINÉ | NON-DÉTERMINÉ | UL 94 | |
Processus sans plomb compatible | Oui | NON-DÉTERMINÉ | NON-DÉTERMINÉ | NON-DÉTERMINÉ | NON-DÉTERMINÉ |
Avantages d'employer le matériel de carte PCB de Rogers RT/duroid 5880
Les caractéristiques de bas-perte de Rogers RT/duroid 5880 le rendent idéal pour des applications à haute fréquence. Le matériel a également la stabilité thermique élevée, le rendant capable de résister à des hautes températures sans perdre ses propriétés. Rogers RT/duroid 5880 est un matériel favorable à l'environnement et sans plomb, qui est conforme avec des règlements de RoHS.
Applications de matériel de carte PCB de Rogers RT/duroid 5880
Rogers RT/duroid 5880 est un matériel souple qui peut être employé dans plusieurs applications, y compris des circuits de rf et à micro-ondes, des circuits numériques ultra-rapides, et des applications aérospatiales et de la défense. La fiabilité élevée et la représentation du matériel lui font un excellent choix pour les appareils électroniques exigeants.
Considérations de conception pour le matériel de carte PCB de Rogers RT/duroid 5880
En concevant avec Rogers RT/duroid 5880, il est essentiel de considérer le matériel les propriétés électriques et mécaniques. Les caractéristiques de la bas-perte du matériel signifient qu'il a une bande plus étroite que d'autres matériaux de carte PCB. En plus, parce que c'est un composé rempli en céramique de PTFE, il est plus fragile que d'autres matériaux et exige du soin spécial d'éviter l'effort mécanique pendant la fabrication.
Processus de fabrication de matériel de carte PCB de Rogers RT/duroid 5880
Le processus de fabrication pour Rogers RT/duroid 5880 est semblable à celui d'autres matériaux de carte PCB. Le matériel est typiquement assuré en feuilles, et la carte PCB est gravée à l'eau-forte utilisant des processus standard. Des pochoirs de pâte de soudure de Panelized sont fournis pour les côtés dessus et bas, la rendant facile à utiliser pour les besoins spécifiques.
Essai et contrôle de qualité de matériel de carte PCB de Rogers RT/duroid 5880
Rogers RT/duroid 5880 subit l'essai rigoureux et le contrôle de qualité pour assurer cela thematerial répond aux normes les plus de haute qualité. Le matériel est examiné pour sa constante diélectrique, facteur de dissipation, coefficient thermique, résistivité volumique, et plus. En plus, l'essai électrique de 100% est employé pour s'assurer que le produit fini répond aux caractéristiques exigées.
Comparaison avec d'autres matériaux de carte PCB
Comparé à d'autres matériaux de carte PCB, Rogers RT/duroid 5880 a plusieurs avantages. Ses caractéristiques de bas-perte rendent lui idéaux pour des applications à haute fréquence, et ses moyens élevés de stabilité thermique qu'il peut résister à des hautes températures sans perdre ses propriétés. En plus, c'est un matériel favorable à l'environnement et sans plomb, le rendant conforme avec des règlements de RoHS.
Processus sans plomb en matériel de carte PCB de Rogers RT/duroid 5880
Rogers RT/duroid 5880 est un matériel sans plomb, ainsi il signifie que c'est une option favorable à l'environnement et viable pour la conception de carte PCB. Le processus sans plomb a également plusieurs avantages, y compris la fiabilité améliorée, la longévité de la carte PCB, et le coût de fabrication réduit.
Avenir de matériel de carte PCB de Rogers RT/duroid 5880
Pendant que la demande des matériaux performants et favorables à l'environnement de carte PCB continue à se développer, Rogers RT/duroid 5880 est porté en équilibre pour devenir un principal choix pour des concepteurs de carte PCB. Avec ses caractéristiques de bas-perte, stabilité thermique élevée, et processus sans plomb, elle est bien adaptée pour un large éventail d'applications. Pendant que la recherche et développement continuent dans l'industrie électronique, on s'attend à ce que Rogers RT/duroid 5880 joue un rôle important à l'avenir de conception de carte PCB.
