Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | Rogers 4300C | Taille de carte PCB: | 84 x 78mm=1PCS |
|---|---|---|---|
| Poids de cuivre: | 1oz | Finition extérieure: | or d'immersion |
| Compte de couche: | 2 couches | Épaisseur de carte PCB: | 1.7mm |
| Surligner: | Matériau PCB plaqué or par immersion,matériau PCB à faible facteur de dissipation,carte PCB RF 60 mil |
||

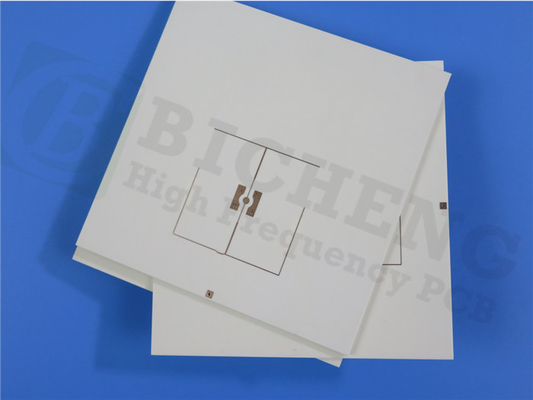

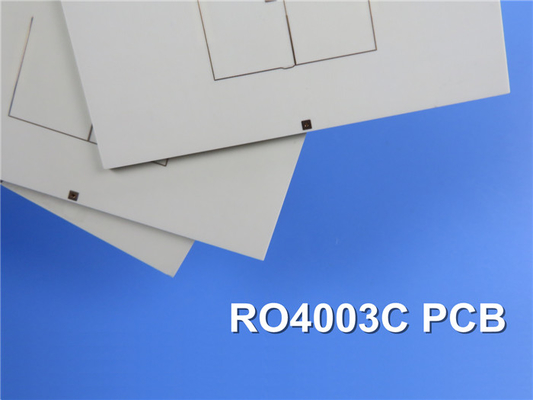

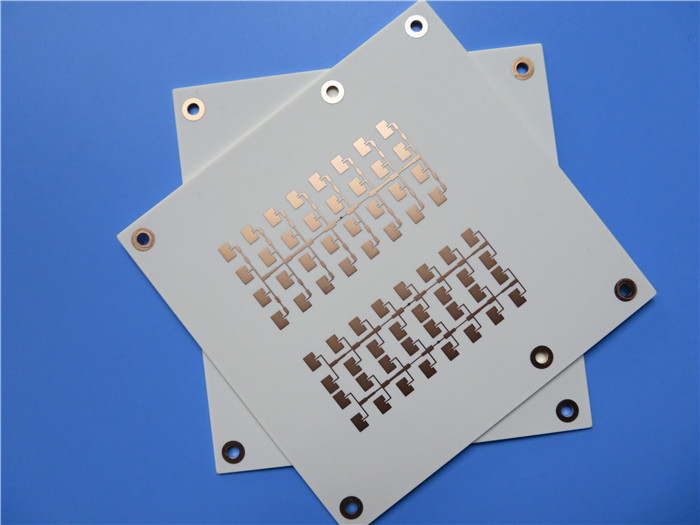

Nous sommes heureux de vous présenter notre dernier PCB composé d'un substrat RO4003C qui offre un contrôle strict de la constante diélectrique et du faible facteur de dissipation.
Notre PCB nouvellement expédié est fabriqué à partir d'un matériau Rogers RO4003C de haute qualité, garantissant des performances fiables et efficaces.Il est conçu pour fonctionner dans une large plage de températures de -40℃ à +85℃ et utilise un procédé sans plomb.
Les détails de construction du PCB incluent une épaisseur diélectrique de 60 mil, une épaisseur de cuivre de base de 17 um et une autre épaisseur de cuivre de base de 17 um.Les dimensions de la planche sont de 32,00 x 54,00 mm avec une tolérance de +/-0,15 mm.La trace/l'espace minimum et la taille de trou minimum sont respectivement de 6/8 mils et 17 mils.Ce PCB n'a pas de vias borgnes ou enterrés et a une épaisseur finie de 1,7 mm.
Le poids du cuivre fini pour toutes les couches est de 1 oz (1,4 mils) et l'épaisseur du placage via est de 1 mil.La finition de surface du PCB est en or par immersion (ENIG), avec un masque de soudure supérieur vert et aucun masque de soudure inférieur.Il n'y a pas de sérigraphie sur les pastilles de soudure.Un test électrique à 100% a été effectué sur la carte pour garantir sa qualité.
Un gabarit de pâte à souder en panneaux est fourni pour la face supérieure du circuit imprimé, ce qui facilite l'assemblage.Le PCB contient un total de 19 composants, 24 pastilles, 9 pastilles traversantes, 17 pastilles SMT supérieures, 8 pastilles SMT inférieures, 98 vias et 115 réseaux.
Veuillez noter que l'adaptation d'impédance, +/- 10 %, n'est pas incluse dans ce circuit imprimé.Si vous avez des questions ou des préoccupations techniques, Ivy à sales10@bichengpcb.com peut vous aider.
Dans l'ensemble, ce PCB offre une qualité, une fiabilité et une efficacité élevées pour une large gamme d'applications.Sa conception précise et performante lui assure de répondre à vos besoins.
IntroductiondeRO4003C
Le RO4003C est un matériau stratifié haute fréquence idéal pour la fabrication de circuits imprimés.Il présente plusieurs avantages qui en font un excellent choix pour votre prochain projet de PCB.Dans cet article, nous explorerons les avantages de l'utilisation de RO4003C dans votre PCB nouvellement expédié et les propriétés qui le distinguent des autres matériaux.
Les propriétés du RO4003C
RO4003C est un composite hydrocarbure/céramique renforcé de verre tissé qui a une constante diélectrique de 3,38 ± 0,05 et un facteur de dissipation de 0,0027.Ces propriétés en font un matériau fiable pour la fabrication de PCB.RO4003C a également un coefficient thermique de ε de +40 ppm/℃ et une résistivité volumique de 1,7 x 1010 MΩ.cm, indispensables pour les applications haute fréquence.
Avantages de l'utilisation de RO4003C dans la fabrication de PCB
Le RO4003C présente plusieurs avantages qui en font un matériau idéal pour la fabrication de PCB.Ses excellentes propriétés électriques le rendent parfait pour les applications à haute fréquence.De plus, le RO4003C est compatible avec les procédés sans plomb, ce qui en fait une option respectueuse de l'environnement.Son faible taux d'absorption d'humidité de 0,06% assure la fiabilité de votre PCB.
Comprendre la constante diélectrique et le facteur de dissipation du RO4003C
La constante diélectrique et le facteur de dissipation sont des propriétés cruciales du RO4003C.La constante diélectrique détermine la capacité du matériau à stocker l'énergie électrique, tandis que le facteur de dissipation représente la quantité d'énergie perdue sous forme de chaleur.RO4003C a une constante diélectrique de 3,38 ± 0,05 et un facteur de dissipation de 0,0027, ce qui en fait un matériau idéal pour les applications haute fréquence qui nécessitent des performances électriques fiables.
Propriétés thermiques du RO4003C et son impact sur la conception des PCB
Le coefficient thermique de RO4003C de ε de +40 ppm/℃ signifie que sa constante diélectrique change avec la température.Cette propriété peut avoir un impact sur les performances de votre PCB, en particulier dans les environnements à haute température.Par conséquent, il est crucial de prendre en compte les propriétés thermiques du RO4003C lors de la conception de votre PCB.
| RO4003C Valeur typique | |||||
| Propriété | RO4003C | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, εProcessus | 3,38±0,05 | Z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline serré | |
| Constante diélectrique,εDesign | 3,55 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipationtan,δ | 0,0027 0,0021 |
Z | 10GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficient thermique de ε | +40 | Z | ppm/℃ | -50℃à 150℃ | IPC-TM-650 2.5.5.5 |
| Résistivité volumique | 1,7 × 10dix | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Résistivité de surface | 4,2 × 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Force électrique | 31.2(780) | Z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Module de traction | 19 650(2 850) 19 450 (2 821) |
X Oui |
MPa(ksi) | RT | ASTM D 638 |
| Résistance à la traction | 139(20.2) 100(14.5) |
X Oui |
MPa(ksi) | RT | ASTM D 638 |
| Résistance à la flexion | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilité dimensionnelle | <0,3 | X,Y | mm/mètre (mil/pouce) |
après gravure+E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficient de dilatation thermique | 11 14 46 |
X Oui Z |
ppm/℃ | -55℃à288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | UN | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| Conductivité thermique | 0,71 | L/M/oK | 80℃ | ASTM C518 | |
| Absorption d'humidité | 0,06 | % | Immersion 48h 0.060" température de l'échantillon 50℃ |
ASTM D 570 | |
| Densité | 1,79 | g/cm3 | 23℃ | ASTM D 792 | |
| Résistance au pelage du cuivre | 1.05 (6.0) |
N/mm (pli) |
après soudure flotteur 1 oz. Feuille EDC |
IPC-TM-650 2.4.8 | |
| Inflammabilité | N / A | UL 94 | |||
| Compatible avec le processus sans plomb | Oui | ||||
Propriétés électriques du RO4003C pour les applications PCB haute fréquence
Le RO4003C possède d'excellentes propriétés électriques, notamment une faible perte diélectrique et une rigidité diélectrique élevée.Ces propriétés le rendent idéal pour les applications à haute fréquence qui nécessitent des performances électriques fiables.De plus, la tangente à faible perte du RO4003C réduit la probabilité de produire des interférences électromagnétiques (EMI).
Compatibilité du RO4003C avec les procédés sans plomb
Le RO4003C est compatible avec les procédés sans plomb, ce qui en fait une option respectueuse de l'environnement pour la fabrication de PCB.Les processus sans plomb devenant de plus en plus populaires en raison de préoccupations et de réglementations environnementales, l'utilisation de RO4003C garantit que votre PCB répond à ces exigences.
Comment RO4003C améliore les performances et la fiabilité des PCB
Les propriétés électriques et thermiques exceptionnelles du RO4003C en font un matériau idéal pour améliorer les performances et la fiabilité des PCB.Son faible taux d'absorption d'humidité et sa compatibilité avec les procédés sans plomb garantissent la fiabilité de votre PCB sur le long terme.De plus, la stabilité dimensionnelle et le coefficient de dilatation thermique du RO4003C en font un matériau stable qui peut résister aux changements de température et aux contraintes mécaniques.
Méthodes de test pour RO4003C et fabrication de PCB
Diverses méthodes de test garantissent la qualité et la fiabilité de la fabrication de RO4003C et de PCB.Ces méthodes de test garantissent que le RO4003C utilisé dans votre PCB répond aux normes de l'industrie et fonctionne de manière fiable.
Pourquoi RO4003C est le matériau idéal pour votre prochain projet PCB
En conclusion, le RO4003C est un matériau exceptionnel qui offre des avantages inégalés pour la fabrication de PCB.Ses propriétés électriques, thermiques et dimensionnelles exceptionnelles en font un choix idéal pour les applications haute fréquence.De plus, RO4003C est compatible avec les processus sans plomb, garantissant que votre PCB répond aux normes environnementales.En utilisant RO4003C dans votre prochain projet de PCB, vous pouvez optimiser les performances et la fiabilité de votre PCB, ce qui en fait un investissement judicieux et pratique.Avec ses propriétés supérieures, le RO4003C est l'avenir des matériaux PCB et un changeur de jeu dans l'industrie électronique.
