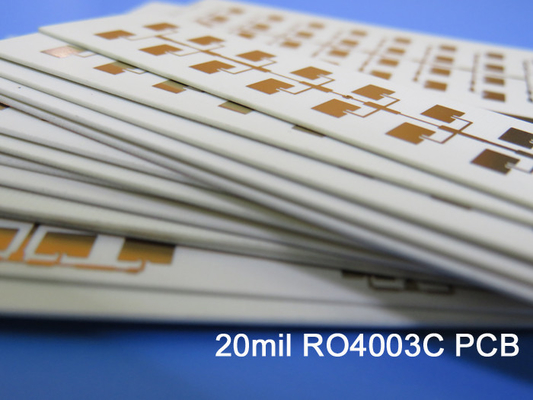

Matériel de carte PCB de la finition RO4003C de surface d'argent d'immersion compte de 2 couches

Aujourd'hui, nous sommes très honorés de vous présenter notre PCB nouvellement expédié.Il a été conçu pour répondre aux besoins électroniques de haute performance, avec des matériaux de première qualité comme Rogers RO4003C et un traitement sans plomb.Il peut fonctionner entre des températures de -40℃ à +85℃, ce qui le rend adapté à une large gamme d'applications.

L'empilement du PCB se compose d'une couche de cuivre de base de 17 um, d'une couche diélectrique de 20 mil et d'une autre couche de cuivre de base de 17 um.La trace/l'espace minimum est de 6/6 mils et la taille de trou minimum est de 12 mils.Il n'y a pas de vias aveugles ou enterrés et l'épaisseur du panneau fini est de 0,6 mm.Le poids de Cu fini est de 1 oz (1,4 mils) sur toutes les couches, avec une épaisseur de placage via de 1 mil.L'argent par immersion est utilisé comme finition de surface, sans sérigraphie supérieure ou inférieure ni masque de soudure.

Pour garantir la qualité du circuit imprimé, un test électrique à 100 % est utilisé.Il est recommandé de remplir le via minimum avec de la pâte de cuivre pour une meilleure dissipation thermique.Des gabarits de pâte à souder sont fournis pour la face supérieure du PCB.

Le PCB est équipé de 31 composants, 92 pads au total, 51 pads traversants, 15 pads SMT supérieurs et 26 pads SMT inférieurs.Il dispose également de 59 vias et de 75 réseaux, ce qui le rend adapté aux conceptions électroniques complexes.

Les dimensions de la carte sont de 78 x 53 mm = 1 pièce, +/- 0,15 mm, et un support technique est disponible pour toute question ou préoccupation.Ivy à sales10@bichengpcb.com peut être contacté pour une assistance technique.Des performances de haute qualité peuvent être attendues du PCB pour les besoins électroniques.

Libérez le plein potentiel de vos PCB avec RO4003C

-Propriétés de RO4003C et comment elles affectent les performances du PCB

Le RO4003C est un matériau PCB haute performance qui a gagné en popularité parmi les concepteurs et les fabricants pour ses propriétés exceptionnelles.Dans cet article, nous explorerons les caractéristiques du RO4003C, ses avantages et sa comparaison avec d'autres matériaux PCB haute fréquence.

Comprendre RO4003C et ses utilisations dans la conception de circuits imprimés

Le RO4003C est un stratifié d'hydrocarbures rempli de céramique qui présente une constante diélectrique de 3,38 ± 0,05 et un facteur de dissipation de 0,0027, ce qui en fait un choix idéal pour les applications haute fréquence qui nécessitent de faibles pertes et des performances haute fréquence.De plus, le RO4003C est une option respectueuse de l'environnement car il est compatible avec les procédés sans plomb.

Comment les propriétés du RO4003C affectent les performances du PCB

Les propriétés du RO4003C jouent un rôle essentiel dans la détermination de ses performances en tant que matériau PCB.Ses faibles pertes et ses performances haute fréquence en font un excellent choix pour les applications RF et micro-ondes.De plus, son coefficient thermique de ε, qui est de +40 ppm/℃, le rend parfaitement adapté à une utilisation dans des environnements difficiles.

Choisir le bon matériau de circuit imprimé : comparer RO4003C à d'autres options

Bien qu'il existe d'autres matériaux PCB haute fréquence tels que Rogers RT/duroid, Arlon AD300D et Taconic TLC, le RO4003C se distingue par ses faibles pertes, ses performances haute fréquence et ses propriétés de gestion thermique.

Considérations de conception pour les PCB RO4003C

Les concepteurs doivent tenir compte de plusieurs facteurs lors de la création de circuits imprimés RO4003C, notamment le contrôle de l'impédance, l'intégrité du signal et la gestion thermique.Le contrôle de l'impédance est crucial pour assurer des performances constantes, tandis que l'intégrité du signal est essentielle pour une transmission de données fiable.La gestion thermique est également nécessaire pour éviter la surchauffe et assurer la fiabilité à long terme.

Fabrication de PCB RO4003C : surmonter les défis et les meilleures pratiques

La fabrication de PCB RO4003C peut être difficile en raison de ses propriétés uniques.Par exemple, le matériau est cassant, ce qui le rend sujet à la fissuration lors du forage et du routage.Les fabricants peuvent surmonter ces défis en utilisant des équipements et des techniques spécialisés, tels que le perçage au laser et le nettoyage au plasma.Il est également conseillé de remplir le via minimum avec de la pâte de cuivre pour une meilleure dissipation thermique.

RO4003C pour les conceptions numériques à grande vitesse : garantir le contrôle de l'impédance et l'intégrité du signal

RO4003C est un excellent choix pour les conceptions numériques à grande vitesse qui nécessitent un contrôle d'impédance et l'intégrité du signal.Ses performances à faible perte et à haute fréquence garantissent que les signaux peuvent être transmis sur de longues distances sans atténuation ni distorsion.Les concepteurs peuvent utiliser des outils logiciels spécialisés pour calculer les largeurs et l'espacement des pistes nécessaires pour obtenir un contrôle d'impédance optimal.

RO4003C pour les conceptions RF/micro-ondes : garantir des performances à faible perte et à haute fréquence

RO4003C est un choix idéal pour les conceptions RF et micro-ondes qui nécessitent de faibles pertes et des performances haute fréquence.Sa constante diélectrique et son facteur de dissipation le rendent parfait pour les applications nécessitant un contrôle précis de l'impédance et de la phase.De plus, son faible coefficient thermique de ε garantit que ses performances restent stables sur une large plage de température.

RO4003C pour les environnements difficiles : assurer la gestion thermique et la fiabilité

Le RO4003C est également un excellent choix pour les applications qui fonctionnent dans des environnements difficiles, où la température, l'humidité et les vibrations peuvent représenter des défis importants.Ses propriétés de gestion thermique lui permettent de dissiper efficacement la chaleur, tandis que sa stabilité dimensionnelle et sa haute résistance électrique garantissent une fiabilité à long terme.

RO4003C dans les applications aérospatiales et de défense : répondre à des exigences strictes

Le RO4003C est largement utilisé dans les applications aérospatiales et de défense, où des exigences strictes en matière de performances et de fiabilité doivent être respectées.Ses faibles pertes et ses performances à haute fréquence le rendent idéal pour les systèmes de communication et de radar, tandis que sa résistance électrique élevée et ses propriétés de gestion thermique lui permettent de résister à des conditions extrêmes.

L'avenir des PCB RO4003C : tendances et innovations en matière de matériaux et de conception

Alors que la demande de PCB haute fréquence et haute vitesse continue de croître, l'avenir des PCB RO4003C semble prometteur.Les chercheurs explorent de nouvelles façons d'améliorer les propriétés du matériau, telles que la réduction de sa constante diélectrique et l'augmentation de sa conductivité thermique.De plus, de nouvelles techniques de conception, telles que l'impression 3D et les PCB flexibles, ouvrent de nouvelles opportunités pour le RO4003C dans diverses applications.

En conclusion, RO4003C est un matériau PCB haute performance qui offre un large éventail d'avantages pour diverses applications électroniques.En comprenant les propriétés du RO4003C et les considérations de conception impliquées dans son utilisation, les concepteurs et les fabricants peuvent obtenir des performances et une fiabilité optimales dans leurs conceptions de circuits imprimés.
