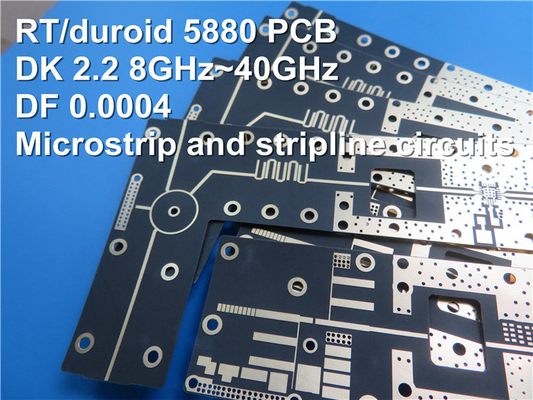

Droite/panneau carte PCB de Duroid 5880 rf pour des applications à haute fréquence

Bonjour, le sujet d'aujourd'hui présente notre produit nouvellement embarqué de carte PCB. Ce double a dégrossi carte PCB est construit du matériel de haute qualité de Rogers RT/duroid 5880, la rendant idéale pour des applications à haute fréquence. Il comporte un processus sans plomb, assurant sa compatibilité avec des normes de fabrication modernes.

L'empilement de carte PCB se compose de deux couches de cuivre bas avec une épaisseur de 17um, séparée par une couche de diélectrique de 5mil RT/duroid 5880. Les dimensions de conseil mesurent 7mm x 7mm avec une tolérance +/- de 0.15mm. Avec une trace/espace minimum de 4/4 mils et une taille minimum de trou de 10 mils, cette carte PCB convient à un grand choix d'applications.

Ce produit n'inclut pas le masque de silkscreen ou de soudure, et il a fini avec une épaisseur de 0.197mm et un poids de cuivre de 1 once (1,4 mils) sur toutes les couches. Il a été entièrement examiné pour la garantie de la qualité, y compris un essai 100% électrique.

Cette carte PCB soutient un composant et a un total de deux protections, une par l'intermédiaire de, et une nette. Il convient au l'à travers-trou et au placement composant extérieur supérieur de bâti.

Pour aucune question technique au sujet de ce produit, veuillez ne pas hésiter à contacter notre équipe de ventes chez sales10@bichengpcb.com. Bicheng Limited. réservations toutes les droites à ce produit, copyright 2023

RT/Duroid 5880 : La solution finale pour la conception à haute fréquence de carte PCB

--RT/Duroid 5880 pour la transmission de données ultra-rapide

La recherche des matériaux performants qui peuvent satisfaire les exigences de la conception à haute fréquence de carte PCB a mené à la découverte de RT/Duroid 5880. Ce matériel double face remarquable de carte PCB, construit par Rogers Corporation, est fait à partir d'un mélange de PTFE et de matériaux en céramique, qui lui donne les propriétés électriques et mécaniques supérieures. Voici un aperçu de ses propriétés et applications.

Aperçu de RT/Duroid 5880 :

RT/Duroid 5880 est un matériel tranchant qui a été conçu pour satisfaire les exigences des applications à haute fréquence. Sa basse constante diélectrique et bas facteur de dissipation lui faire le choix idéal pour des applications à haute fréquence, où la perte et la déformation de signal peuvent être les questions significatives. Le matériel est également compatible avec des processus sans plomb, qui lui fait une option qui respecte l'environnement pour la fabrication de carte PCB.

Propriétés diélectriques de RT/Duroid 5880 :

La basse constante diélectrique de RT/Duroid 5880, qui s'étend de 2,20 à 2,22 selon la fréquence, est l'un de ses avantages plus significatifs. Ceci lui fait un matériel idéal pour des applications à haute fréquence, où la perte et la déformation de signal peuvent être les questions importantes. Le matériel a également un bas facteur de dissipation, qui s'assure que les signaux demeurent clairs et précis.

Comparer RT/Duroid 5880 à d'autres matériaux de carte PCB :

Une fois comparé à d'autres matériaux de carte PCB tels que FR-4 et polyimide, RT/Duroid 5880 représente ses propriétés électriques supérieures. Sa bas constante diélectrique et facteur de dissipation lui faire le meilleur choix pour des applications à haute fréquence. Il a également d'excellentes propriétés mécaniques, avec la résistance à la pression à haute résistance et, lui faisant une option durable pour PCBs.

Propriétés thermiques et mécaniques de RT/Duroid 5880 :

RT/Duroid 5880 a un bas coefficient thermique de ε, ainsi il signifie qu'il éprouve les changements minimaux de la constante diélectrique avec la température. Il a également une température de transition en verre élevée (TD) de 500℃, ainsi il signifie qu'il peut résister à des hautes températures sans perdre ses propriétés mécaniques.

Applications de RT/Duroid 5880 :

RT/Duroid 5880 est un matériel souple qui peut être employé dans un large éventail d'applications, y compris l'espace, la défense, la télécommunication, et les industries automobiles. Sa bas constante diélectrique et facteur de dissipation le rendre idéal pour des applications à haute fréquence, telles que des circuits à micro-ondes et d'onde millimétrique, des antennes, et des filtres. Ses propriétés mécaniques lui font également un matériel approprié pour l'usage dans des environnements de haut-effort.

Concevoir PCBs avec RT/Duroid 5880 :

Concevoir PCBs avec RT/Duroid 5880 exige des considérations spéciales, telles que le besoin de plus petits largeurs et espacement de trace d'expliquer la basse constante diélectrique du matériel. Cependant, les avantages d'employer RT/Duroid 5880, tels que la perte de signal et la déformation réduites, lui réalisent un investissement valable pour des applications à haute fréquence.

RT/Duroid 5880 pour la transmission de données ultra-rapide :

RT/Duroid 5880 est le matériel du choix pour réaliser des débits de maximum. Sa basse tangente de constante diélectrique et de perte la rendre appropriée pour l'usage dans des circuits numériques ultra-rapides, comme ceux utilisés dans les réseaux 5G et l'Internet des dispositifs de choses (IoT).

Compatibilité de processus sans plomb de RT/Duroid 5880 :

RT/Duroid 5880 est compatible avec des processus sans plomb, ainsi il signifie qu'il répond à des normes de fabrication modernes et est une option qui respecte l'environnement pour la fabrication de carte PCB. Ceci lui fait un choix populaire pour des sociétés regardant pour réduire leur empreinte de pas de carbone et pour se conformer aux règlements environnementaux.

Essai et contrôle de qualité de RT/Duroid 5880 PCBs :

RT/Duroid 5880 PCBs subissent l'essai rigoureux et le contrôle de qualité pour s'assurer qu'ils répondent aux normes les plus élevées de la représentation et de la fiabilité. Ceci inclut un essai 100% électrique pour vérifier l'intégrité des circuits et pour s'assurer qu'ils sont exempts des défauts.

Conclusion :

En résumé, RT/Duroid 5880 est un matériel tranchant qui offre les propriétés électriques et mécaniques supérieures. Sa bas constante diélectrique et facteur de dissipation lui faire le choix idéal pour des applications à haute fréquence, et sa compatibilité avec des processus sans plomb lui fait une option qui respecte l'environnement pour la fabrication de carte PCB. Avec son essai et processus de haute qualité de contrôle de qualité, RT/Duroid 5880 est la solution finale pour des sociétés regardant pour concevoir PCBs performant et fiable.
