| Surligner: | 20 millilitres de PCB en cuivre nu,PCB en cuivre nu à double couche,Circuits RF à double couche |
||
|---|---|---|---|

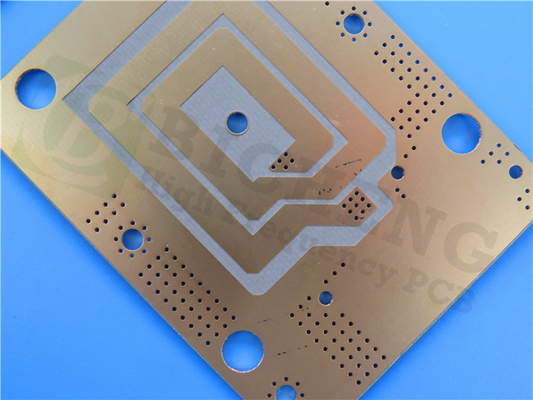

Nous vous présentons notre PCB nouvellement livré qui est fait de matériau RF-30A.Le PCB RF-30A est un stratifié en céramique organique de pointe spécialement conçu pour les applications commerciales de micro-ondes et de radiofréquences à haut volumeFabriqué avec l'expertise de Taconic dans la technologie de remplissage en céramique et de revêtement en PTFE, ce PCB est l'incarnation de la qualité et des performances.
Le RF-30A est doté d'un renforcement en verre tissé et possède des propriétés électriques et mécaniques exceptionnelles qui dépassent les attentes des concepteurs les plus exigeants.Son substrat diélectrique à faible perte, couplée à une feuille de cuivre à profil bas, assure des propriétés électriques stables, ce qui améliore les niveaux de PIMD et réduit les pertes d'insertion sur une large bande passante.
La stabilité de RF-30A dépasse ses performances électriques.Les composants RF sont protégés des facteurs externes, assurant leur longévité et leur fiabilité.
L'un des aspects essentiels de RF-30A est sa résistance exceptionnelle à l'écaillage pour 1/2 once et 1 once de cuivre RT, ce qui en fait un choix idéal pour le retraitement ou les processus de reflux répétés.son taux d'absorption d'humidité ultra-faible et sa tangente de perte stable contribuent à minimiser le décalage de phaseLe mouvement dimensionnel est considérablement réduit, ce qui se traduit par des propriétés de phase et d'impédance stables sur une large plage de fréquences.
RF-30A a été méticuleusement optimisé avec de la céramique pour obtenir une faible ETC de l'axe Z, améliorant la fiabilité des trous placés (PTH) et simplifiant la fabrication de circuits multicouches.Ces propriétés contribuent également à une performance PIMD stable, assurant que vos conceptions RF fonctionnent sans faille.
Principales caractéristiques:
- DK de 2,97 +/- 0,05 à 1,9 GHz/23°C
- Facteur de dissipation de 0,0013 à 1,9 GHz/23°C
- Conductivité thermique de 0,42 W/m/K
- CTE: axe X - 8 ppm/°C, axe Y - 11 ppm/°C, axe Z - 60 ppm/°C
- Densité (gravité spécifique) de 2,16 g/cm3
Des avantages inégalés:
- Excellentes valeurs de PIM dans les PCB (mesurées à moins de -160 dBc)
- Amélioration de la qualité de la PTH
- Propriétés mécaniques stables
- Stable à haute fréquence.
- Stable à haute température
- Faible absorption de l'humidité
- Excellente résistance à l' écaillage
- Ratio prix/performance exceptionnel
Spécifications techniques:
- PCB: PCB rigide à deux couches
- Couche de cuivre 1: 35 μm
- Le noyau RF-30A: 0,508 mm (20 mil)
- Couche de cuivre 2: 35 μm
Détails de la construction du PCB:
- Dimensions du panneau: 102,02 mm x 65,54 mm (1 PCS), +/- 0,15 mm
- Trace minimale: 4/5 millilitres
- Taille minimale du trou: 0,35 mm
- Il n' y a pas de voies aveugles.
- épaisseur de carton fini: 0,6 mm
- Poids de Cu fini: 1 oz (1,4 ml) couches extérieures
- Épaisseur de revêtement: 20 μm
- Finition de surface: cuivre nu
- Je ne veux pas.
- Le fond de la sérigraphie:
- Le masque de soudure:
- Masque de soudure inférieure: non
- 100% Test électrique utilisé avant expédition
Statistiques sur les PCB:
- Composants: 37
- Le total des coussinets: 102
- Les plaquettes à travers les trous: 71
- Les meilleurs tampons SMT: 31
- Les plaquettes SMT inférieures: 0
- Je vous en prie.
- Les filets: 4
Notre PCB RF-30A est fourni avec l'artwork Gerber RS-274-X et adhère à la norme IPC-Classe-2, assurant le plus haut niveau de qualité et de fiabilité.ce PCB est la solution idéale pour un large éventail d'applications, y compris les antennes, composants passifs RF et amplificateurs de puissance.
Débloquez la puissance de la technologie RF avec notre PCB RF-30A et expérimentez des performances et une fiabilité inégalées.
