| Surligner: | PCB à haute fréquence en PTFE rempli de céramique,Aucune surface ne termine le PCB à haute fréquence,Plaque de PCB RF à haute fréquence 20 millimètres |
||
|---|---|---|---|
Présentation de notre PCB nouvellement livré qui est basé sur le matériel RT/duroïde 6035HTC haute fréquence.Le substrat RT/duroïde 6035HTC à haute fréquence est un matériau de circuit de pointe spécialement conçu pour les applications RF et micro-ondes de haute puissanceAvec ses composites PTFE remplis de céramique, ce PCB exceptionnel offre des performances et une fiabilité inégalées.
Caractéristiques:
1. DK de 3,5 +/- 0,05 à 10 GHz/23°C: le PCB fournit une constante diélectrique stable, assurant une intégrité constante du signal et des caractéristiques électriques précises.
2Facteur de dissipation de 0,0013 à 10 GHz/23°C: avec une faible tangente de perte, ce PCB présente d'excellentes performances à haute fréquence, minimisant la perte et la distorsion du signal.
3Coefficient thermique de constante diélectrique de -66 ppm/°C: la stabilité thermique du PCB assure un fonctionnement fiable sur une large gamme de températures, protégeant ainsi contre les fluctuations de performance.
4Absorption de l'humidité 0,06%: le faible taux d'absorption de l'humidité améliore la durabilité du PCB et empêche la dégradation causée par l'exposition à l'humidité.
5Conductivité thermique de 1,44 W/m/K à 80°C: Grâce à sa conductivité thermique élevée, ce PCB dissipe efficacement la chaleur, permettant des températures de fonctionnement plus basses pour les applications à haute puissance.
6. CTE sur l'axe X de 19 ppm/°C, l'axe Y de 19 ppm/°C et l'axe Z de 39 ppm/°C: le faible coefficient de dilatation thermique du PCB minimise le risque de déformation ou de dommages dus aux changements de température.
| NT1dérogation | |||||
| Propriété | NT1dénaturation | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.50 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.6 | Z | 8 GHz à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0013 | Z | 10 GHz ou 23°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Coefficient thermique de ε | - 66 ans | Z | en ppm/°C | -50 °C à 150 °C | mod IPC-TM-650, 2.5.5.5 |
| Résistance au volume | 108 | MΩ.cm | Une | Le code IPC-TM-650, 2.5.17.1 | |
| Résistance de surface | 108 | MΩ | Une | Le code IPC-TM-650, 2.5.17.1 | |
| Stabilité dimensionnelle | - 0,11 à zéro.08 | CMD MD | mm/m (mils/pouces) | 0.030" 1 oz de feuille EDC Épaisseur après gravure "+E4/105 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A |
| Module de traction | 329 244 | MD CMD | KPSI | 40 heures @23°C/50RH | Pour l'aéronef |
| Absorption de l'eau | 0.06 | % | D24/23 | IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 ASTM D570 | |
| Coefficient de dilatation thermique (-50 °C à 288 °C) | 19 19 39 | X et Z | en ppm/°C | 23°C / 50% de RH | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Conductivité thermique | 1.44 | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 2.2 | gm/cm3 | 23°C | Pour les appareils à commande numérique | |
| Résistance à la peau de cuivre | 7.9 | - Je ne sais pas. | 20 secondes @ 288 °C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. | ||||
Les avantages:
1. Haute conductivité thermique: la capacité améliorée de dissipation de chaleur diélectrique du PCB RT/duroïde 6035HTC permet des températures de fonctionnement plus basses, assurant des performances et une fiabilité optimales,en particulier dans les applications à haute puissance.
2. Tangent à faible perte: grâce à ses excellentes performances à haute fréquence, ce PCB minimise la perte et la distorsion du signal, permettant une transmission précise et fiable des signaux RF et micro-ondes.
3. Folie de cuivre à profil bas et traitement inverse thermiquement stable: la feuille de cuivre du PCB, présentant des propriétés de profil bas et de traitement inverse,offre une perte d'insertion plus faible et une excellente stabilité thermique pour les traces, ce qui améliore l'intégrité et la durabilité du signal.
4Système de remplissage avancé: Le système de remplissage innovant utilisé dans ce PCB améliore la perforation et prolonge la durée de vie de l'outil, dépassant les performances des matériaux de circuit contenant des remplisseurs d'alumine.
| Matériau du PCB: | Composites PTFE remplis de céramique |
| Nom: | NT1département d'État |
| Constante diélectrique: | 3.50 ± 0.05 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |
Le dépôt de PCB:

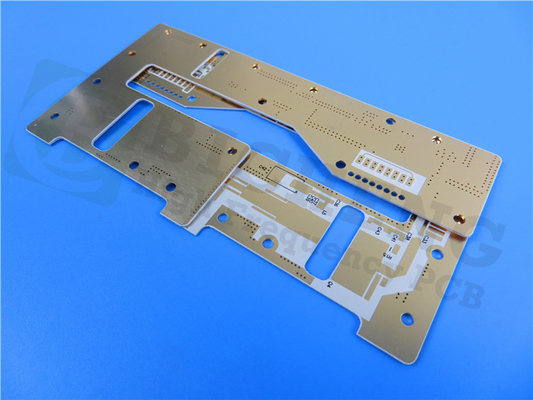

Ce PCB rigide à deux couches comporte une couche de cuivre de 35 μm des deux côtés, sandwichant le matériau RT/duroïde 6035HTC d'une épaisseur de 0,508 mm (20 mil).La conception de la pile assure une transmission optimale du signal et une intégrité structurelle.
Détails de la construction du PCB:
La taille de ce circuit imprimé mesure 200,5 mm x 41,5 mm, avec une tolérance de +/- 0,15 mm. Il supporte une trace minimale / espace de 4/6 mils et une taille minimale de trou de 0,3 mm. L'épaisseur de la carte finie est de 0,6 mm,et le poids du cuivre fini est de 1 oz (1Avec une épaisseur de 20 μm et une finition de surface en cuivre nu, ce PCB est prêt à répondre à vos besoins d'application à haute fréquence.Il n'a ni haut ni bas de sérigraphieChaque PCB est soumis à un test électrique rigoureux à 100% avant expédition, garantissant une fonctionnalité et une fiabilité optimales.
Statistiques sur les PCB:
Ce circuit imprimé comporte 26 composants et un total de 100 plaquettes, avec 58 plaquettes à travers le trou et 42 plaquettes de technologie de montage de surface supérieure (SMT).Le PCB comprend 47 voies et est conçu pour accueillir 5 filets, offrant une polyvalence pour diverses configurations de circuits.
Norme acceptée et disponibilité:
Ce PCB est conforme à la norme IPC-Classe 2, garantissant une fabrication et un assemblage de haute qualité.
Applications typiques:
Le PCB RT/duroïde 6035HTC est idéalement adapté à un large éventail d'applications, notamment:
- Amplificateurs RF et micro-ondes de haute puissance
- Amplificateurs de puissance
- Des accouplages
- Des filtres
- Les combinateurs
- Diviseurs de puissance
Découvrez les performances et la fiabilité supérieures du PCB haute fréquence RT/duroïde 6035HTC.et la construction avancée en font le choix parfait pour les applications RF et micro-ondes de haute puissance exigeantes.
