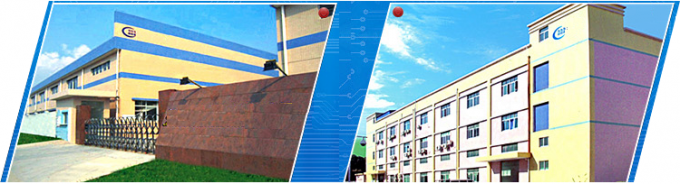

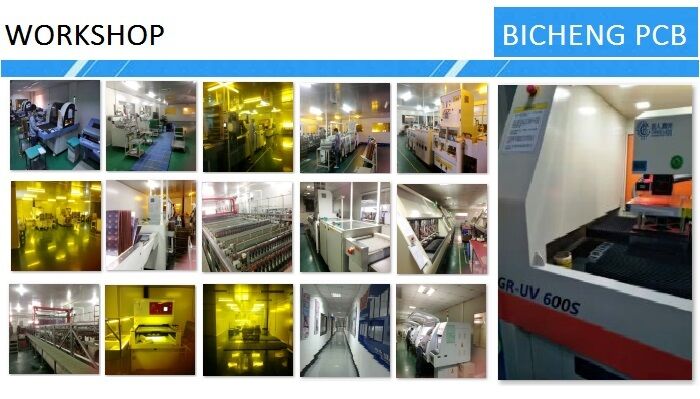

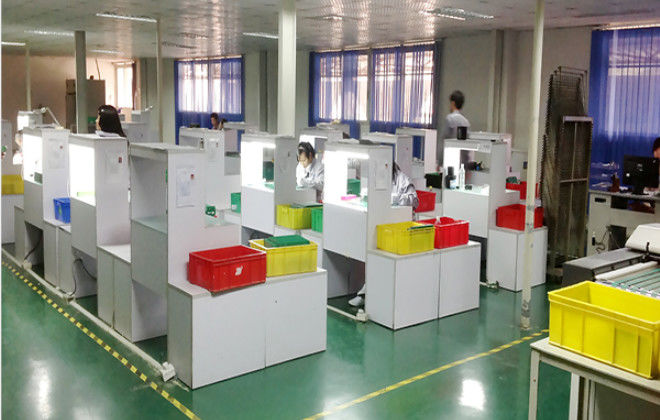

L'électronique de Bicheng a deux bases importantes de production où sont situés à Shenzhen et à Jiangmen. L'usine de Shenzhen a plus de 300 employés et a produit la carte PCB plus de 10000 mètres carrés par mois. L'usine de Shenzhen est se concentrer tout neuf sur le tour rapide, le prototype et la production de masse faible.

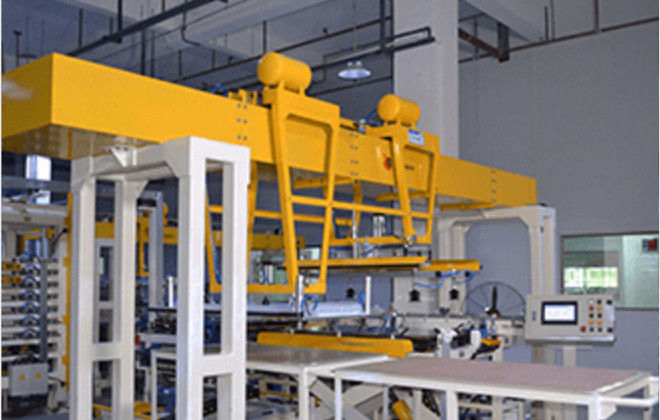

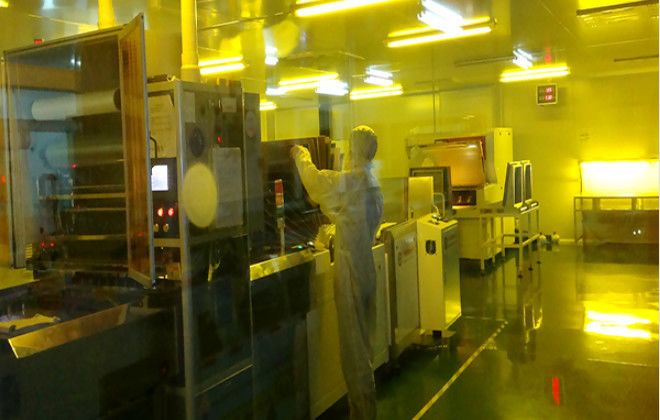

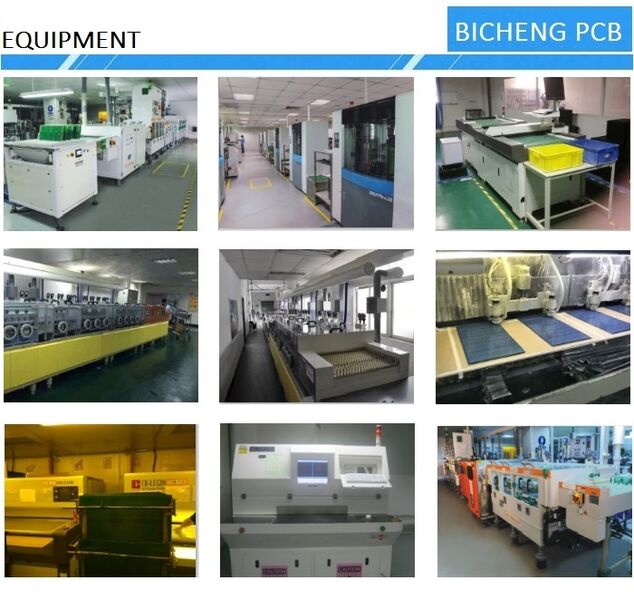

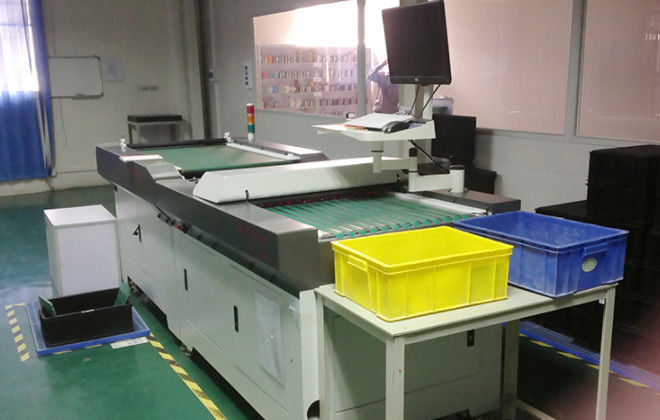

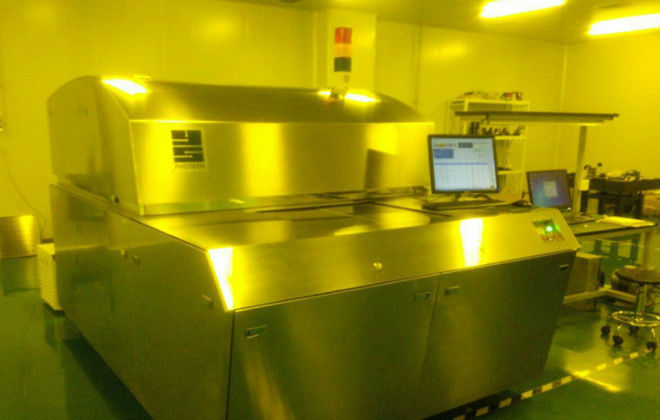

L'usine de Jiangmen a deux nouveaux bâtiments industriels qui couvrent environ 15 000 mètres carrés, conçus pour des volumes de production en série. Équipements automatisés des tous neufs sont présentés de la région de l'Israël, du Japon, de l'Allemand, et de Taïwan. La sortie de l'usine de Jiangmen pour 2-10 couches est jusqu'à 30000 mètres carrés par mois. La base de l'installation de Jiangmen augmente notre capacité de fournir PCBs à extrémité élevé domestiquement et dans le monde entier.

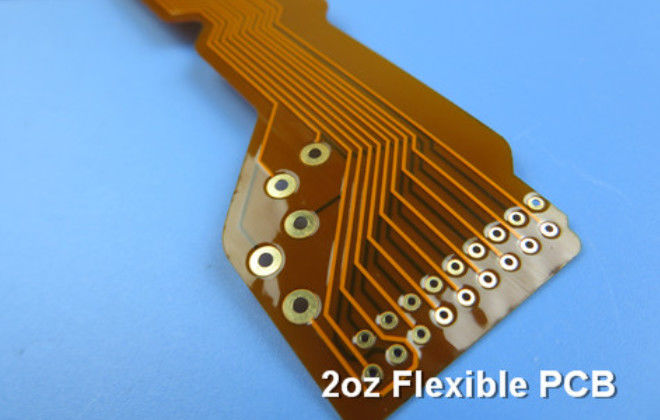

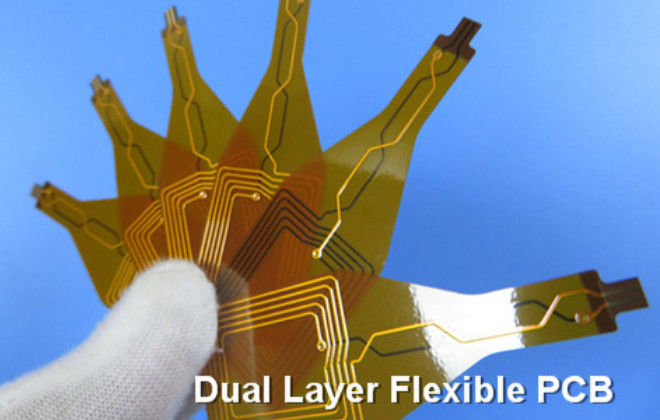

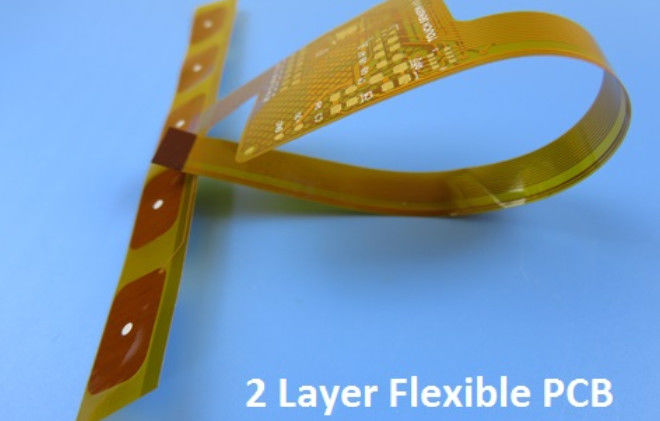

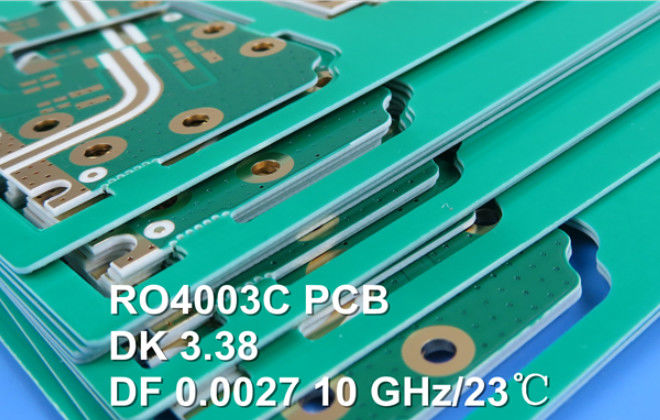

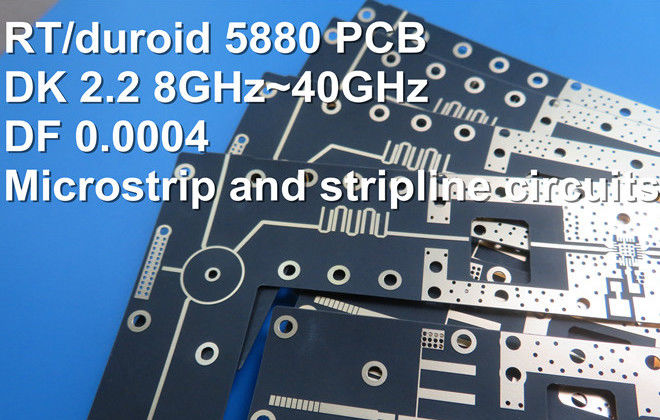

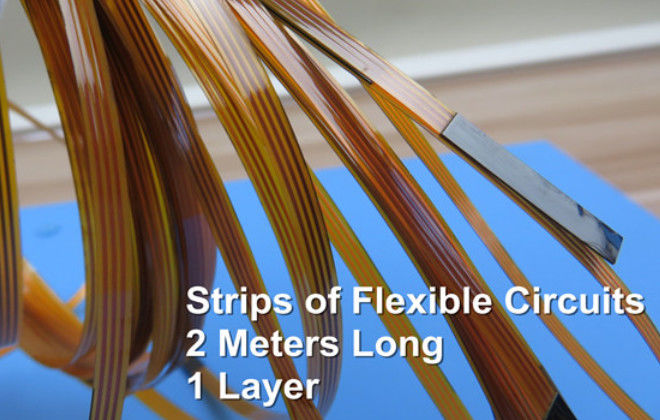

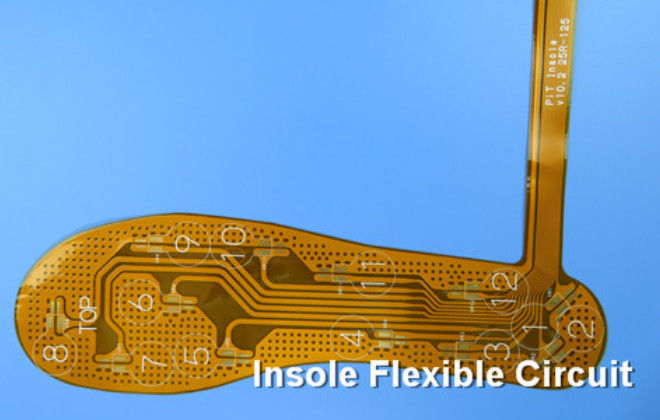

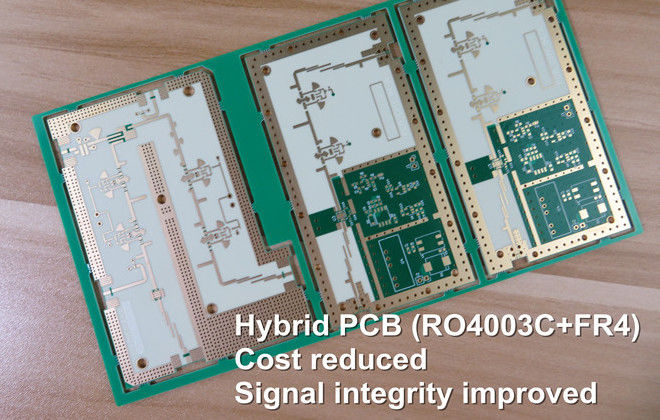

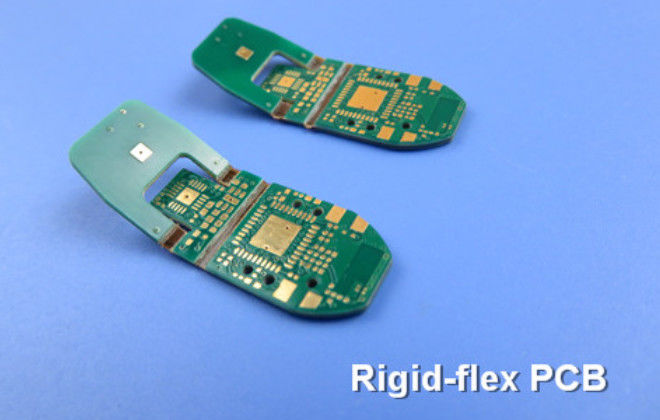

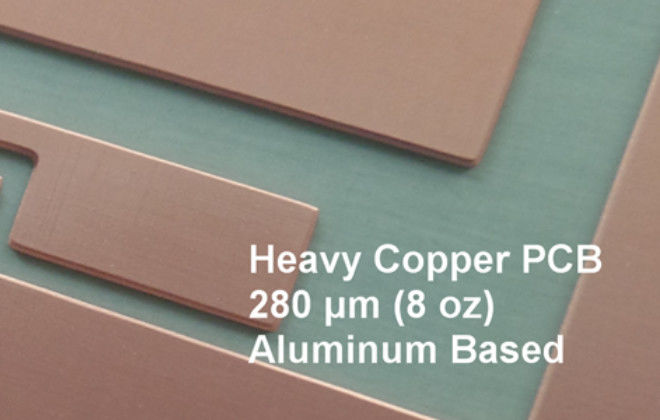

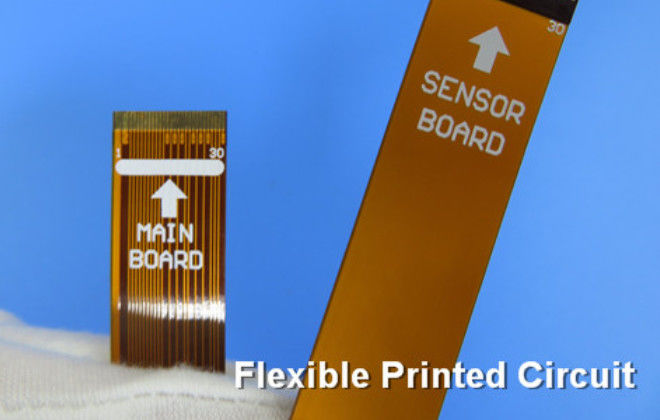

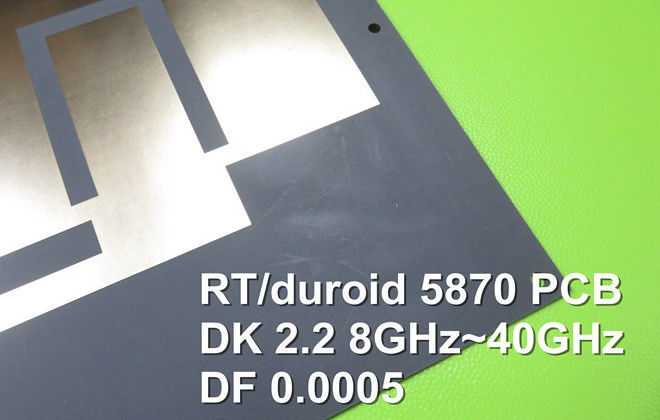

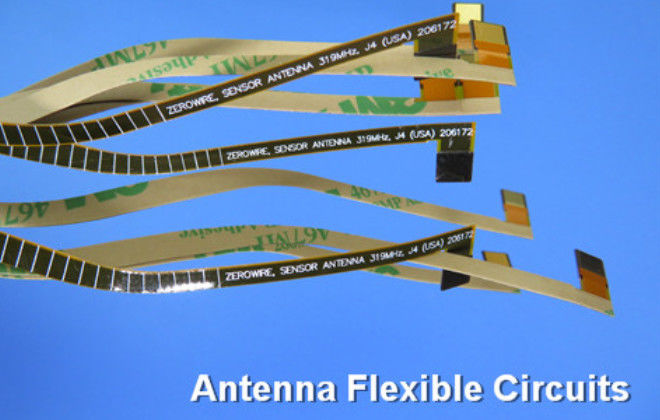

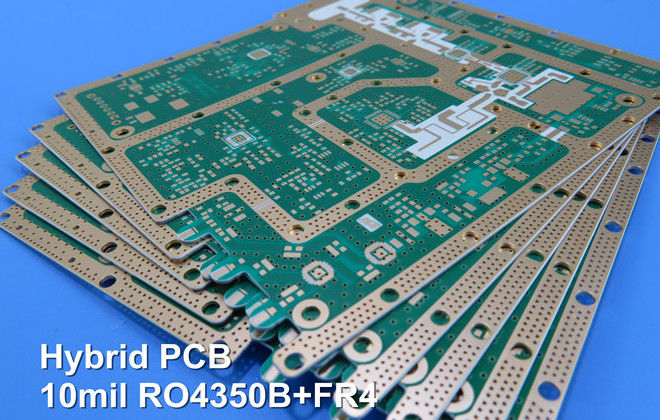

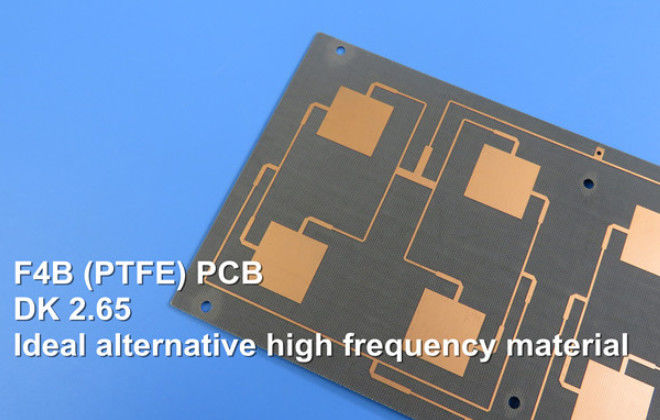

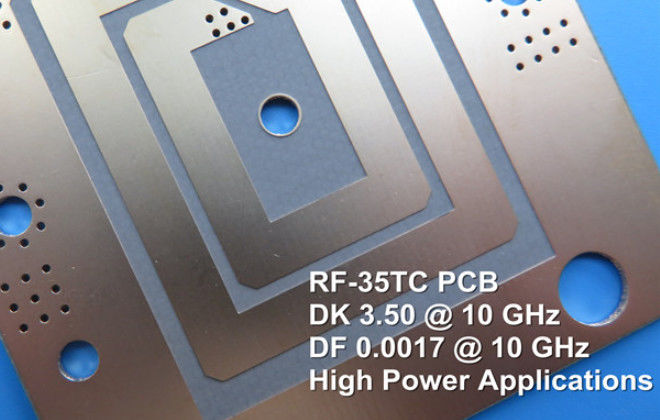

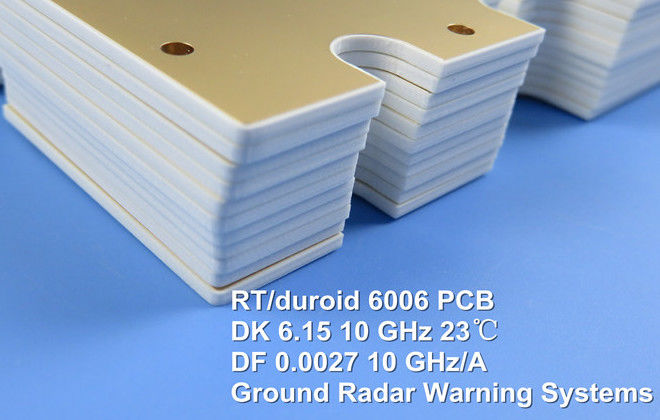

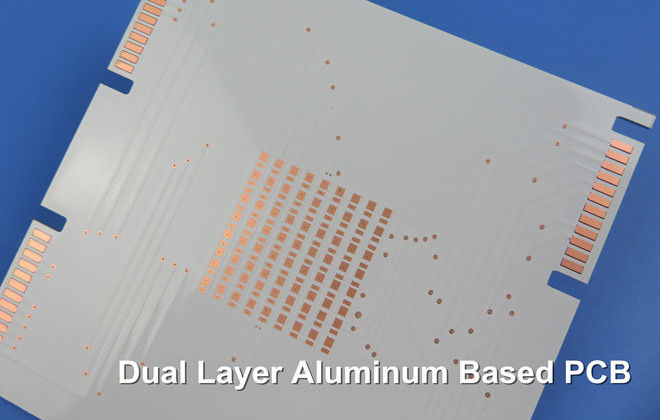

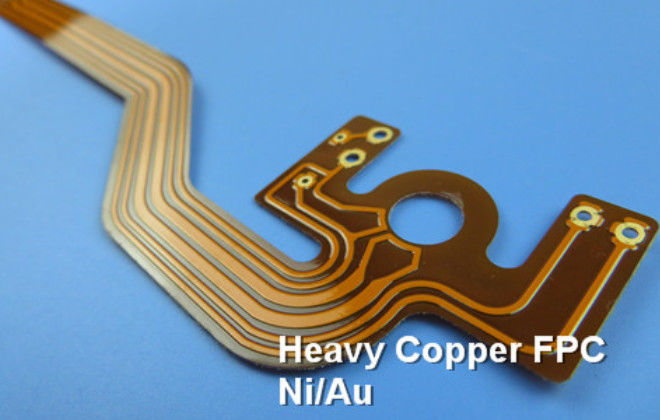

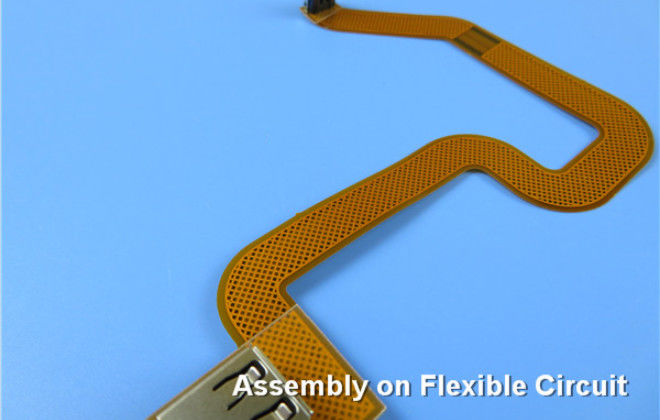

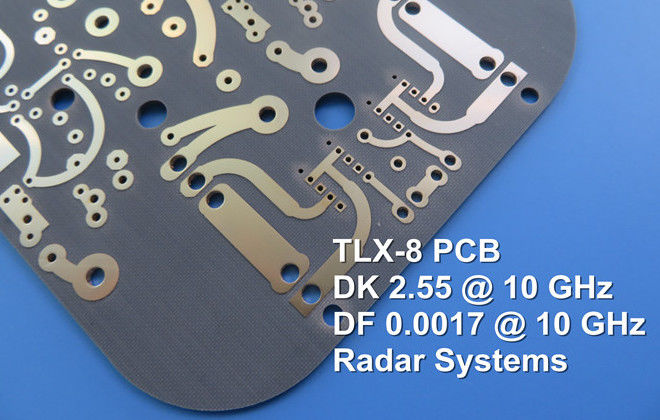

Nos affaires font face dans le monde entier. Bicheng a les produits forts et divers de carte PCB, couvrant les conseils multicouche jusqu'à 32 couches, la combinaison câble-rigide, le cuivre lourd, la grande vitesse à haute fréquence, le HDI et d'autres types.
Nous sommes commis pour devenir un principal fournisseur diversifié de carte PCB, avec des produits de précision, créant la valeur pour des clients et pour créer l'avenir pour le personnel.

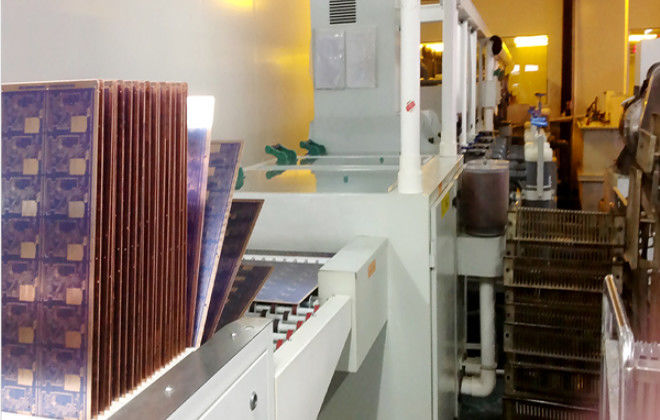

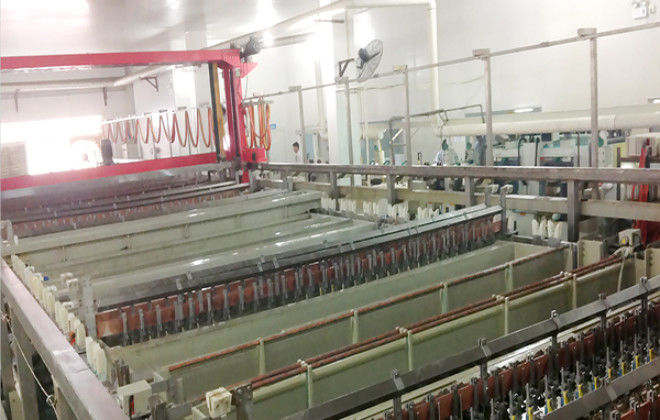

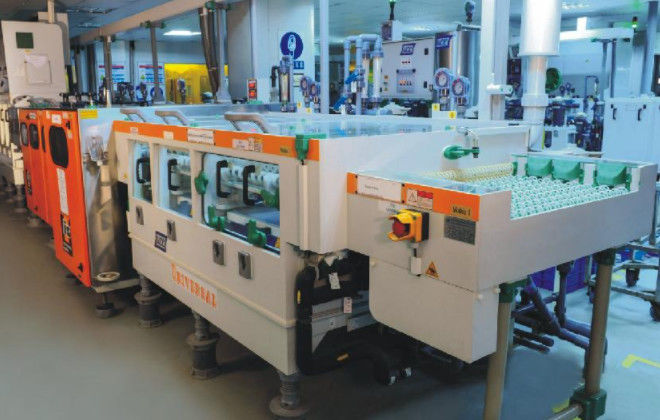

Électrodéposition de modèle de carte PCB

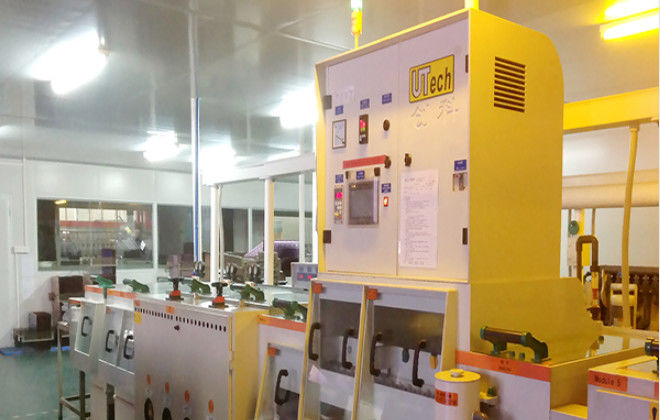

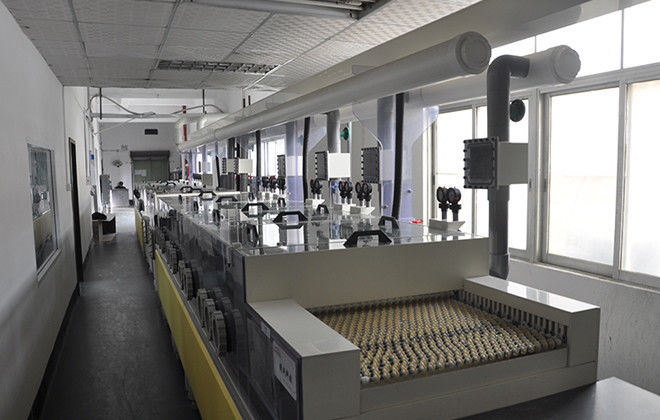

Lavage de carte PCB

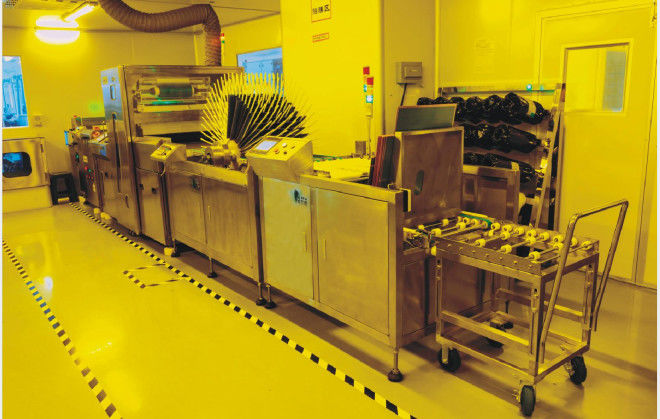

Se développer
Conception pour la fabrication
Périodique NON. | Procédure | Article | Capacité de fabrication | ||
(s) de large volume<100 m=""> | Volume moyen (s)<10 m=""> | Prototype(S)<1m> | |||
1 | Couche intérieure (18um, 35um, 70um etc. sont de finition cuivrent. Sinon le cuivre mentionné, a fini 1oz est la valeur par défaut) | Min.isolation des couches | 0.1mm | 0.1mm | 0.06mm |
2 | Min.track et espacement | 5/5mil (18um) | 4/4mil (18um) | 3/3.5mil (18um) | |
3 | 5/5mil (35um) | 4/4mil (35um) | 3/4mil (35um) | ||
4 | 7/9mil (70um) | 6/8mil (70um) | 6/7mil (70um) | ||
5 | 9/11mil (105um) | 8/10mil (105um) | 8/9mil (105um) | ||
6 | 13/13mil (140um) | 12/12mil (140um) | 12/11mil (140um) | ||
7 | Min.distance de perceuse au conducteur | 4 couches 10mil, 6 couches 10mil, 8-12 couche 12mil | 4 couches 8mil, 6 couches 8mil, 8-12 couche 10mil, 14-20 couche 14mil, 22-32 couche 18mil | 4 couches 6mil, 6 couches 6mil, 8-14 couche 8mil, 16-22 couche 12mil, 24-32 couche 14mil | |
8 | Min.width d'anneau annulaire sur la couche intérieure | 4 couches 10mil (35um), ≥6 couche 14mil (35um) | 4 couches 8mil (35um), ≥6 couche 12mil (35um) | 4 couches 6mil (35um), ≥6 couche 10mil (35um) | |
9 | Largeur intérieure d'anneau d'isolement de couche (minute) | 10mil (35um) | 8mil (35um) | 6mil (35um) | |
10 | Diamètre de protection de Min.via | 20mil (35um) | 16mil (35um) | 16mil (35um) | |
11 | Distance minimale du bord de conseil au conducteur (aucun de cuivre exposured) (couche intérieure) | 14 mil (35um) | 12 mil (35um)) | 8 mil (35um) | |
12 | Poids de cuivre maximum (couche intérieure et couche externe) | 3 onces (105 um) | 4 onces (140 um) | 6 onces (210 um) | |
13 | Noyau avec l'aluminium de cuivre différent des deux côtés | / | 18/35,35/70 um | 18/35,35/70 um | |
14 | Stratification | Tolérance d'épaisseur en stratifié | Carte PCB de ±10% épaisse | Carte PCB de ±10% épaisse | Carte PCB de ±8% épaisse |
15 | Épaisseur en stratifié maximum | 4.0mm | 6.0mm | 7.0mm | |
16 | Exactitude en stratifié d'alignement | ≤±5 mil | ≤±4 mil | ≤±4 mil | |
17 | Perceuse (18um, 35um, 70um etc. sont de finition cuivrent. Sinon le cuivre mentionné, a fini 1oz est la valeur par défaut) | Min.drill a mordu le diamètre | 0,2 millimètres | 0,2 millimètres | 0,2 millimètres |
18 | Diamètre de routeur de Min.slot | 0,60 millimètres | 0,60 millimètres | 0,60 millimètres | |
19 | Min.tolerance des fentes de PTH | ±0.15mm | ±0.15mm | ±0.1mm | |
20 | Rapport de Max.aspect | 1h08 | 1h12 | 1h12 | |
21 | Tolérance de trou | ±3mil | ±3mil | ±3mil | |
22 | L'espace de par l'intermédiaire de à par l'intermédiaire de | 6mil (le même net), 12mil (filet différent) | 6mil (le même net), 14mil (filet différent) | 4mil (le même net), 12mil (filet différent) | |
23 | L'espace du trou composant au trou composant | 12mil (le même net), 16mil (filet différent) | 12mil (le même net), 16mil (filet différent) | 10mil (le même net), 14mil (filet différent) | |
24 | Gravure à l'eau-forte | Min.width de graver à l'eau-forte le logo | 10mil (18um), 12 mil (35um), 12 mil (70um) | 8mil (18um), 10mil (35um), 12 mil (70um) | 6mil (18um), 8 mil (35um), 12mil (70um) |
25 | Facteur gravure à l'eau forte | 1.6-2.2 | 1.6-2.2 | 1.6-2.2 | |
26 | Couche externe (18um, 35um, 70um etc. sont de finition cuivrent. Sinon le cuivre mentionné, a fini 1oz est la valeur par défaut) | Diamètre de protection de Min.via | 20mil | 16mil | 16mil |
27 | Diamètre de protection de Min.BGA | 12mil | 12mil | 10mil | |
28 | Min.track et espacement | 5/5mil (18um) | 4/4mil (18um) | 3/3.5mil (18um) | |
5/5mil (35um) | 4/4mil (35um) | 3/4mil (35um) | |||
7/9mil (70um) | 6/8mil (70um) | 6/7mil (70um) | |||
9/11mil (105um) | 8/10mil (105um) | 8/9mil (105um) | |||
13/13mil (140um) | 12/12mil (140um) | 12/11mil (140um) | |||
29 | Grille minimum | 10/10mil (35um) | 8/8mil (35um) | 4/8mil (35um) | |
30 | Min.space (conducteur à capitonner, protection à capitonner) | 6mil (18um) | 5mil (18um) | 4mil (18um) | |
6mil (35um) | 5mil (35um) | 4mil (35um) | |||
9mil (70um) | 8mil (70um) | 7mil (70um) | |||
11mil (105um) | 10mil (105um) | 9mil (105um) | |||
13mil (140um) | 12mil (140um) | 11mil (140um) | |||
31 | Masque de soudure (18um, 35um, 70um etc. sont de finition cuivrent. Sinon le cuivre mentionné, a fini 1oz est la valeur par défaut) | Diamètre maximum de par l'intermédiaire-prise | 0.5mm | 0.5mm | 0.5mm |
32 | Min.width de pont de masque de soudure | Vert : 5mil (35um) | Vert : 4mil (35um) | Vert : 4mil (35um) | |
33 | Jaune : 5mil (35um) | Jaune : 4mil (35um) | Jaune : 4mil (35um) | ||
34 | Bleu : 5mil (35um) | Bleu : 4mil (35um) | Bleu : 4mil (35um) | ||
35 | Noir : 6mil (35um) | Noir : 6mil (35um) | Noir : 6mil (35um) | ||
36 | Blanc : 6mil (35um) | Blanc : 6mil (35um) | Blanc : 6mil (35um) | ||
37 | Tout le Matt : 6mil | Tout le Matt : 6mil | Tout le Matt : 6mil | ||
38 | Vert : 5mil (70um) | Vert : 4mil (70um) | Vert : 4mil (70um) | ||
39 | Jaune : 5mil (70um) | Jaune : 4mil (70um) | Jaune : 4mil (70um) | ||
40 | Bleu : 5mil (70um) | Bleu : 4mil (70um) | Bleu : 4mil (70um) | ||
41 | Noir : 6mil (70um) | Noir : 6mil (70um) | Noir : 6mil (70um) | ||
42 | Blanc : 6mil (70um) | Blanc : 6mil (70um) | Blanc : 6mil (70um) | ||
43 | Masque ouvert de soudure | 4mil (35um) | 4mil (35um) | 3mil (35um) | |
44 | Couverture de masque de soudure | 4mil (35um) | 4mil (35um) | 3mil (35um) | |
45 | Min.width de texte de masque de soudure | 9mil (35um) | 9mil (35um) | 8mil (35um) | |
46 | Min.thickness de masque de soudure | 9um (35um) | 9um (35um) | 9um (35um) | |
47 | Max.thickness de masque de soudure | 30um (35um) | 30um (35um) | 30um (35um) | |
48 | Silkscreen | Min.width de texte de silkscreen | 6mil | 6mil | 5mil |
49 | Min.height de texte de silkscreen | 35mil | 35mil | 30mil | |
50 | Min.space de silkscreen aux protections | 6mil | 6mil | 5mil | |
51 | Couleur de silkscreen | Blanc, noir, jaune | |||
52 | Encre de carbone | L'encre de carbone couvre le conducteur ou les protections | 14mil | 13mil | 12mil |
53 | Mi distance d'encre de carbone aux protections | 12mil | 11mil | 10mil | |
54 | Masque de Peelable | Couvertures conducteur ou protections de masque de Peelable | 8mil | 7mil | 6mil |
55 | Min.distance de masque peelable aux protections | 14mil | 13mil | 12mil | |
56 | Max.via-plug de la méthode Silk-screen | 2.0mm | 2.0mm | 2.0mm | |
57 | Par l'intermédiaire-prise maximale de méthode de papier d'aluminium | 4.5mm | 4.5mm | 4.5mm | |
58 | Finition extérieure | Épaisseur de nickel de l'ENIG | 3-5um | 3-5um | 2-6.35um |
59 | Épaisseur d'or de l'ENIG | 0.05-0.1um | |||
60 | Épaisseur de nickel de doigt d'or | 3-5um | |||
61 | Épaisseur d'or de doigt d'or | 0.1-1.27um | |||
62 | Épaisseur de boîte de HASL | 2.54-6.35um | |||
63 | Épaisseur d'OSP | 0.2-0.5um | |||
64 | Épaisseur de boîte de l'étain d'immersion | 0.2-0.75um | |||
65 | Épaisseur d'argent d'argent d'immersion | 0.15-0.75um | |||
66 | Processus de découpe | Méthode de processus de découpe | Commande numérique par ordinateur fraisant, V-CUT, robinet d'évasion, trous d'évasion, poinçonnant | ||
67 | Routeur minimum | 0.8mm | |||
68 | Min.tolerance de découpe | ±0.15mm | ±0.13mm | ±0.1mm | |
69 | Min.distance de découpe de fraisage (aucune exposition de cuivre) | 12mil | 10mil | 8mil | |
70 | Angle de V-CUT | 20 degré du、 60 du、 45 du、 30 ±5 | |||
71 | Degré de symétrie de V-CUT | ±6mil | ±5mil | ±4mil | |
72 | Tolérance d'épaisseur résiduelle de V-CUT | ±6mil | ±5mil | ±4mil | |
73 | Tolérance d'angle de chanfrein de doigt d'or | degré ±5 | degré ±5 | degré ±5 | |
74 | Tolérance d'épaisseur résiduelle du bord biseauté du doigt d'or | ±5mil | ±5mil | ±5mil | |
75 | Rayon minimum de coin intérieur | 0.4mm | |||
76 | Distance minimale du bord à la V-coupe (aucune exposition de cuivre) | 18mil (coupeur de V-cannelure de degrés épais et 20 de 1.6mm) | 14mil (coupeur de V-cannelure de degrés épais et 20 de 1.6mm) | 12mil (coupeur de V-cannelure de degrés épais et 20 de 1.6mm) | |
77 | 20mil (coupeur de V-cannelure de degrés épais et 30 de 1.6mm) | 18mil (coupeur de V-cannelure de degrés épais et 30 de 1.6mm) | 16mil (coupeur de V-cannelure de degrés épais et 30 de 1.6mm) | ||
78 | 24mil (coupeur de V-cannelure de degrés épais et 45 de 1.6mm) | 22mil (coupeur de V-cannelure de degrés épais et 45 de 1.6mm) | 20mil (coupeur de V-cannelure de degrés épais et 45 de 1.6mm) | ||
79 | 30mil (coupeur de V-cannelure de degrés épais et 60 de 1.6mm) | 28mil (coupeur de V-cannelure de degrés épais et 60 de 1.6mm) | 26mil (coupeur de V-cannelure de degrés épais et 60 de 1.6mm) | ||
80 | Tolérance spéciale | Épaisseur de conseil d'essai de sonde de vol | 0.6-4.0mm | ||
81 | Taille de panneau d'essai de sonde de vol | Le ≤900X600mm, petite taillede taillepeutêtre compenséparlaméthodedefabrication | |||
82 | Taille de panneau de la méthode d'essai de montage | Le ≤460X380mm, petite taille de taille peut être compensé par la méthode de fabrication | |||
83 | Épaisseur de conseil de la méthode d'essai de montage | 0.4-6.0mm | |||
84 | Tolérance de trou de presse-ajustement | ±2mil | |||
85 | Tolérance de NPTH | ±2mil | |||
86 | Tolérance d'épaisseur de carte PCB | 1.0mm≥PCB épaisseur, tolérance ±0.1mm ; 1.0mm≤PCB épaisseur, tolérance ±10% | |||
87 | Tolérance de profondeur de trou fraisé | ±0.2mm | |||
88 | Tolérance de profondeur de fente aveugle | ±0.2mm | |||
89 | Taille maximum d'expédition | ≤1200X600mmde taille (le double côté, aucun essai n'a exigé) | |||
90 | ≤1000X600mmde taille (multicouche, aucun essai n'a exigé) | ||||
91 | Taille minimum d'expédition | 10X10mm | |||
92 | Épaisseur de carte PCB de HASL | 0.8-3.0mm (le trou moins de 0.5mm devrait être par l'intermédiaire-prise ou masque-tente d'utilisation) | |||
93 | Taille de carte PCB de HASL | Size≤600X460mm | |||
94 | Épaisseur de carte PCB | 0.15-7.0mm | |||
95 | Profondeur de cannelure de V | 0.8-3.2mm | |||
96 | Distance de v-cannelure non continue | ≥7mm | |||
97 | Diamètre maximal de perceuse | ≤6.5mmde taille(leréalésageoulerouteursera utilisépourdestrousplusde6.5mm, Min.tolerance±0.1mm) | |||
98 | Diamètre maximal de fraise | La fraise du ≤6.5mm de taille peut être perceuse ou routeur utilisée de réalésage) | |||
99 | Distance de biseau | Size≥11mm | Size≥5mm | Size≥5mm | |
100 | Épaisseur de masque peelable | 0.2-1.5mm ±0.15mm |
