Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | ANIMAL FAMILIER | Compte de couche: | 2 couches |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.15mm | Taille de carte PCB: | 172 x 145mm=1PCS |
| Coverlay: | Blanc | Silkscreen: | NON |
| Poids de cuivre: | 35um | Finition extérieure: | Or d'immersion |
| Mettre en évidence: | Masque à soudure blanche,PTFE en PET,fpc à circuit imprimé flexible |
||

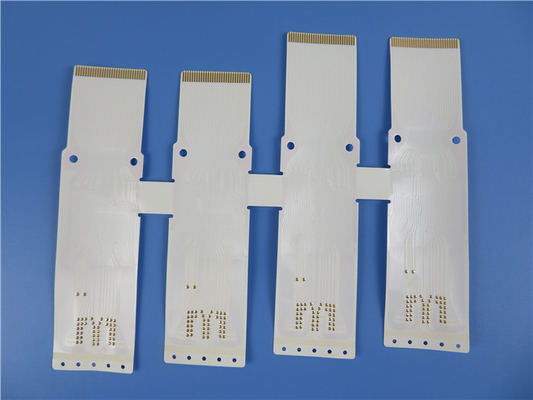

Circuit imprimé flexible FPC sur l'ANIMAL FAMILIER avec le masque blanc de soudure
(Les circuits imprimés flexibles sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Informations générales
C'est un type de circuit flexible de double couche établi sur le substrat d'ANIMAL FAMILIER, poids de l'en cuivre 1oz sur chaque couche. Le FPC enduit du masque de soudure et de l'or blancs d'immersion sur des protections. Les protections sont enflées pour les applications d'imprimante.
Caractéristiques de FPC
| TAILLE DE CARTE PCB | 172 x 145mm=1PCS |
| Matière première : | ANIMAL FAMILIER |
| Nombre de couches | Le double a dégrossi carte PCB |
| SMT | Non-déterminé |
| Par des composants de trou | non |
| EMPILEMENT DE COUCHE | Cuivre ------- 35um (1oz) |
| Adhésif | |
| ANIMAL FAMILIER | |
| Adhésif | |
| Cuivre ------- 35um (1oz) | |
| Trace et espace minimum : | 4mil/8mil |
| Trous minimum/maximum : | 1.2mm/3.5mm |
| Aluminium final externe : | 1oz |
| Aluminium final interne : | 0oz |
| Taille finale de carte PCB : | 0.25mm ±0.05 |
| Finition extérieure | Or d'immersion |
| Soudez le masque pour s'appliquer à : | SUPÉRIEUR, inférieur |
| Couleur de masque de soudure : | Coverlay blanc |
| CONTOUR/CUTTING | Poinçon |
| Renfort : | ANIMAL FAMILIER sur le dos du secteur de doigt d'or |
| Côté de légende composante | NON |
| Couleur de légende composante | NON |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH) |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Caractéristiques et avantages
Excellente flexibilité ;
Volume réduit de carte PCB ;
Poids réduit ;
Fiabilité accrue
Cohérence d'assemblée ;
Plus que les années 18+ de l'expérience de carte PCB ;
Taux de plainte de client : <1>
Capacité de prototype ;
Capacité de production de masse
Applications typiques
Écran tactile/panneau capacitifs, panneau mou industriel de contrôleur de température de contrôle, conseil mou de lecteur de cartes du consommateur
Covercoat/masque de soudure
Le masque de soudure en carte PCB flexible est différent du conseil rigide, c'est habituellement un film de polyimide enduit d'un côté d'un semi-traiter et adhésif non-de mauvais goût, nous l'appelons covercoat dans le circuit flexible. Il est stratifié au circuit flexible sous la chaleur et la pression, de sorte que le modèle de cuivre soit entièrement encapsulé excepté les protections de soudure qui sont exposées par des ouvertures d'accès dans le covercoat.
La feuille de production de covercoat devrait être légèrement plus petite coupé que la feuille flexible de production de circuit pour éviter le cachetage prématuré de bord, qui pourrait emprisonner des bulles d'air dans le paquet.
La feuille de production pour le covercoat est donnée en trous d'outillage dans l'inscription étroite aux trous d'usinage dans la feuille de production pour le circuit flexible. Les ouvertures d'accès sont habituellement forées, mais dans le cas de production à fort débit, le poinçon est plus rentable.
En principe, le forage du covercoat est accompli de la même manière qu'en forant les conseils rigides, c.-à-d., un certain nombre de feuilles de covercoat sont empilées, 5 ou 10. Les paramètres de forage, cependant, sont quelque peu différents, en raison du matériel de polyimide et de l'absence de l'aluminium de cuivre, qui autrement pourrait avoir enlevé une partie de la chaleur des trous étant forés.
En forant/en les poinçonnant grandes la production de covercoat feuilles, il est nécessaire pour compenser les changements dimensionnels de la feuille flexible de production de circuit, à la laquelle peut s'élever pas moins de 0,2%.
Capacités 2022 de FPC
| Non. | Caractéristiques | Capacités |
| 1 | Type de conseil | À une seule couche, couche de Doulbe, multicouche, Rigide-câble |
| 2 | Matière première | PI, ANIMAL FAMILIER |
| 3 | Poids de cuivre | 0.5oz, 1oz, 2oz |
| 4 | Taille maximum de LED | 250 x 5000mm |
| 5 | Taille maximum générale | 250 x 2000mm |
| 6 | Épaisseur de conseil | 0.03mm-3.0mm |
| 7 | Tolérance d'épaisseur | ±0.03mm |
| 8 | Forage de Mininum | 0.05mm |
| 9 | Forage maximum | 6.5mm |
| 10 | Tolérance de forage | ±0.025mm |
| 11 | Épaisseur de mur de trou | ≧ 8 um |
| 12 | Voie/Gap minimum de conseil à une seule couche | 0.025/0.03mm |
| 13 | Voie/Gap minimum de double couche et de conseil multicouche | 0.03/0.040mm |
| 14 | Graver à l'eau-forte de la tolérance | ±0.02mm |
| 15 | Largeur minimum de la légende en soie | ≧ 0.125mm |
| 16 | Heigh minimum de la légende en soie | ≧0.75mm |
| 17 | Distance de la légende à capitonner | ≧0.15mm |
| 18 | Distance de masque s'ouvrant de soudure de perceuse Coverlay à dépister | ≧0.03mm |
| 19 | Distance de masque s'ouvrant de soudure de poinçonner Coverlay pour dépister | ≧0.03mm |
| 20 | Épaisseur de nickel d'immersion | 100-300u » |
| 21 | Épaisseur d'or d'immersion | 1-3u » |
| 22 | Thicnkess d'étain d'immersion | 150-400u » |
| 23 | Protection de essai électrique minimum | 0.2mm |
| 24 | Tolérance minimum de contour (poinçon normal de moule en acier) | ±0.1mm |
| 25 | Tolérance minimum de contour (poinçon de moule d'acier de précision) | ±0.05mm |
| 26 | Rayon de Mininum d'angle biseauté (contour) | 0.2mm |
| 27 | Matériel de Stiffner | Pi, FR-4, 3M Adhesive, ANIMAL FAMILIER, tôle d'acier |
| 28 | RoHs | Oui |
| 29 | Couleur de masque de soudure | Jaune, blanc, noir, vert |
Plus d'affichages du câble blanc
