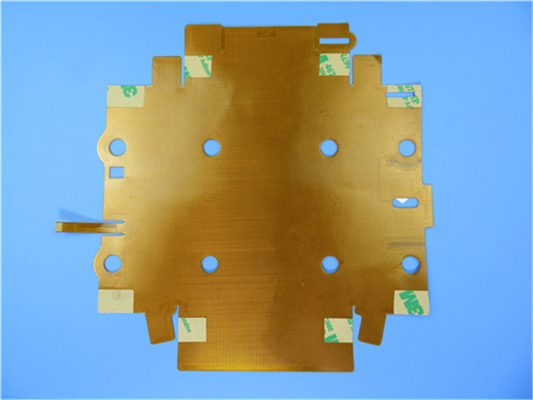

Ligne fine FPC de grands circuits flexibles avec la conception de bobine

(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

Ce type de carte PCB flexible est construction sur le polyimide avec la ligne fine bobines pour l'application des systèmes de piste de GPS. C'est un panneau de 2 couches à 0.15mm profondément. Le stratifié bas est de Shengyi. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Le renfort de Polyimide est appliqué sur la cloison de insertion.

Fiche technique de paramètre et

Nombre de couches 2
Taille de conseil 160 x 165mm=1PCS
Type de conseil Flexbile cirucit
Épaisseur de conseil 0.15mm +/--10%
Matériel de conseil Polyimide (pi) 25um
Fournisseur matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60
Épaisseur de Cu de PTH 20um
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu 35 um (1oz)
Couleur de Coverlay Jaune
Nombre de Coverlay 2
Épaisseur de Coverlay 25 um
Renfort NON
Type d'encre de Silkscreen NON
Fournisseur de Silkscreen NON
Couleur de Silkscreen NON
Nombre de Silkscreen NON
Trace de Mininum (mil) 4 mil
Gap minimum (mil) 4 mil
Finition extérieure Or d'immersion
RoHS a exigé Oui
Famability 94-V0
Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C

Ligne fine FPC de grands circuits flexibles avec la conception de bobine 0

Caractéristiques et avantages

Excellente flexibilité

Réduction du volume

Réduction de poids

Cohérence d'assemblée

Fiabilité accrue

L'extrémité peut être entière soudée

Coût bas

Continuité du traitement

La livraison rapide et de période active

Effectuez la livraison à l'heure. Nous gardons le taux de la sur-temps-livraison plus fortement que de 98%.

Applications

Clavier numérique FPC, panneau mou industriel d'ordinateur pilote, panneau mou du consommateur etc. (collection électronique de péage),

De base dactylographie du circuit flexible

Il y a cinq types de base de circuits flexibles comme décrit ci-dessous :

1. Circuits flexibles à simple face

C'est le type le plus simple, et se compose d'une matière première mince et flexible quel un aluminium de cuivre est stratifié au moyen d'un adhésif. Le circuit de finition est fréquemment équipé de covercoat métallisé sur le côté de cuivre au moyen d'un adhésif.

2. Circuits flexibles doubles faces

Pendant que le nom suggère, le circuit se compose d'une matière première mince et flexible avec l'aluminium de cuivre stratifié à chaque côté. Les côtés externes des circuits de finition sont fréquemment équipés de covercoats métallisés sur les côtés externes (de cuivre).

3. Circuits flexibles multicouche

Un circuit flexible multicouche se compose d'un certain nombre de mince et les stratifiés bas flexibles et les aluminium de cuivre ont stratifié ensemble au moyen d'adhésif, beaucoup de la même manière en tant que conseils multicouche rigides. Également il est dans pratique commune de coller des covercoats sur les côtés externes (de cuivre).

4. Circuits Câble-rigides

Un circuit câble-rigide est une combinaison des conseils rigides et les circuits flexibles, la dernière création flexible relie ensemble entre les conseils rigides auxquels ils sont stratifiés au moyen de plis en esclavage.

5. Circuits flexibles avec des secteurs rigides

Dans certains cas, le circuit flexible doit soutenir un certain nombre de composants relativement lourds ou même une cloison de connecteur. Par conséquent il est nécessaire de renforcer un tel secteur. Ceci est accompli en collant un renfort sur ce secteur. Le renfort peut être une couche supplémentaire de polyimide pas trop mince, ou ce peut être stratifié en verre/époxyde.

Plus d'affichages de grands circuits flexibles

Ligne fine FPC de grands circuits flexibles avec la conception de bobine 1

Ligne fine FPC de grands circuits flexibles avec la conception de bobine 2
