Circuits flexibles de grande taille FPC à ligne fine

Circuits Flexibles Larges Ligne Fine FPC

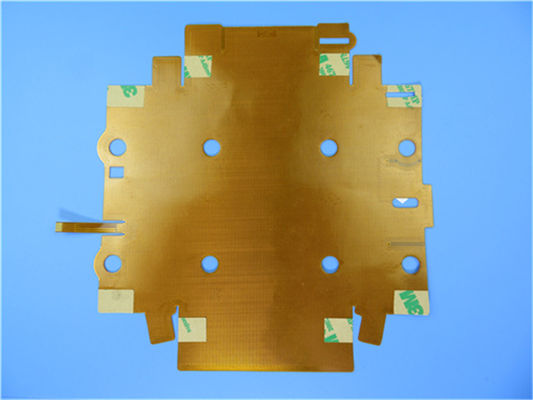

(Les FPC sont des produits fabriqués sur mesure, la photo et les paramètres affichés sont à titre indicatif uniquement)

Description générale

Ce type de PCB flexible est construit sur polyimide avec des bobines à ligne fine pour l'application de systèmes de suivi GPS. C'est une carte à 2 couches d'une épaisseur de 0,15 mm. Le stratifié de base provient de Shengyi. Il est fabriqué selon la norme IPC 6012 Classe 2 en utilisant les données Gerber fournies. Un renfort en polyimide est appliqué sur la partie d'insertion.

Paramètres et fiche technique

Caractéristiques et avantages

Excellente flexibilité

Réduction du volume

Réduction du poids

Cohérence de l'assemblage

Fiabilité accrue

L'extrémité peut être entièrement soudée

Faible coût

Continuité du traitement

Livraison rapide et à temps

Livraison à temps. Nous maintenons un taux de livraison à temps supérieur à 98%.

Applications

Clavier FPC, carte souple pour ordinateur de contrôle industriel, carte souple ETC (Electronic Toll Collection) grand public,

Types de base de circuits flexibles

Il existe cinq types de base de circuits flexibles, décrits ci-dessous :

1. Circuits flexibles simple face

C'est le type le plus simple, et il se compose d'un matériau de base fin et flexible auquel une feuille de cuivre est laminée au moyen d'un adhésif. Le circuit fini est fréquemment doté d'un revêtement protecteur (covercoat) collé sur le côté cuivre au moyen d'un adhésif.

2. Circuits flexibles double face

Comme son nom l'indique, le circuit se compose d'un matériau de base fin et flexible avec une feuille de cuivre laminée de chaque côté. Les côtés extérieurs des circuits finis sont fréquemment dotés de revêtements protecteurs collés sur les côtés extérieurs (cuivre).

3. Circuits flexibles multicouches

Un circuit flexible multicouche se compose d'un certain nombre de stratifiés de base fins et flexibles et de feuilles de cuivre laminés ensemble au moyen d'un adhésif, de manière très similaire aux cartes rigides multicouches. Il est également courant de coller des revêtements protecteurs sur les côtés extérieurs (cuivre).

4. Circuits Flex-Rigides

Un circuit flex-rigide est une combinaison de cartes rigides et de circuits flexibles, ces derniers créant des interconnexions flexibles entre les cartes rigides auxquelles ils sont laminés au moyen de couches de liaison.

5. Circuits flexibles avec zones rigides

Dans certains cas, le circuit flexible doit supporter un certain nombre de composants relativement lourds, voire une partie connecteur. Il est donc nécessaire de renforcer une telle zone. Ceci est réalisé en collant un renfort sur cette zone. Le renfort peut être une couche supplémentaire de polyimide pas trop fin, ou il peut s'agir d'un stratifié verre/époxy.
