Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD

Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package
Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package Laser Cut 0.1mm PCB Solder Paste Stencil For SMD Package

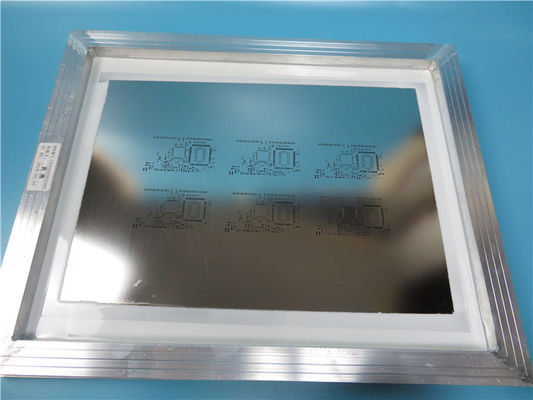

Image Grand :  Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng
Certification: UL, ISO9001, IATF16949
Numéro de modèle: BIC-955.V1.0
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: USD9.99-99.99
Détails d'emballage: Vide bags+Cartons
Délai de livraison: 8-9 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 5000pcs par mois
Description de produit détaillée
Matière première: Cale d'acier inoxydable Taille de pochoir: 370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Épaisseur d'aluminium: 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm Aspect: Gravant et électro polissant
Surligner:

Le laser a coupé le pochoir de pâte de soudure de carte PCB

,

pochoir de pâte de soudure de carte PCB de 0.1mm

,

pochoir de pâte de soudure de 0.1mm

Le laser d'Assemblée de SMT de pochoir de pâte de soudure de carte PCB a coupé le pochoir
1,1 description générale
C'est un type de pochoir de SMT de pâte de soudure (coupe 100% de laser) construit sur l'aluminium d'acier inoxydable de 0.1mm avec la dimension en aluminium du millimètre x 520 le millimètre X 20mm du cadre 420. Il a fabriqué par IPC 7525A utilisant des données fournies de Gerber, secteur de racle plaçant au centre. Les marques de Fiducal sont costume bosselé pargravure à l'eau forte pour la machine de SMT. Elle a emballé avec le carton de KK (carte dure) et habituellement 2 pochoirs sont emballés pour l'expédition.
1,2 caractéristiques et avantages
Le fichier de données est employé directement pour produire et réduire le taux d'erreurs ;
L'exactitude de position d'ouverture du calibre de SMT est très haute : l'erreur de processus entière est le μ m du ≤ ±4 ;
L'ouverture du calibre de SMT a la figure géométrique, qui est avantageuse à l'impression et à la formation de la pâte de bidon ;
Foyer sur le bas à la production de masse moyenne ;
Prototype rapide de revirement ;
Service porte-à-porte d'expédition ;
Prix concurrentiel ;
Service de période active ;
Plus de 15 ans d'expérience ;
Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD 0Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD 1Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD 2
1,3 applications
Paquet de SMD tel que PLCC, QFP, 0402,0201, BGA, Flip Chip.
1,4 fiche technique de paramètre et
Dimension : 370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Structure Aluminium de pochoir avec le cadre en aluminium
Matière première Cale d'acier inoxydable
Épaisseur d'aluminium 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Ouverture configurée Coupe de laser
Aspect Gravant et électro polissant
Marque fiducielle Par le trou
Aire de service : Dans le monde entier
Quantité de protections ouvertes : 1152
Avantages : a) Dimension de haute précision ; b) bonne forme sur la fenêtre ; c) le mur de trou est plus lisse.
Application : CSP, BGA, paquet de 0.5mm QFP etc.
Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD 3Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD 4
1,5 les trous d'ouverture conçoivent pour le pochoir de SMT
Type composant Lancement Largeur de soudure Longueur de soudure Largeur s'ouvrante Longueur s'ouvrante Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD 5Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD 6Le laser a coupé le pochoir de pâte de soudure de carte PCB de 0.1mm pour le paquet de SMD 7
