Par le pochoir de trou pour le pochoir de polissage de pâte de soudure d'électro d'Assemblée de carte PCB

Name: Par le pochoir de trou pour le pochoir de polissage de pâte de soudure d'électro d'Assemblée de carte PCB
Brand: Bicheng
SKU: BIC-957.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.5 (150 reviews)

Through hole Stencil For PCB Assembly Electro Polishing Solder Paste Stencil

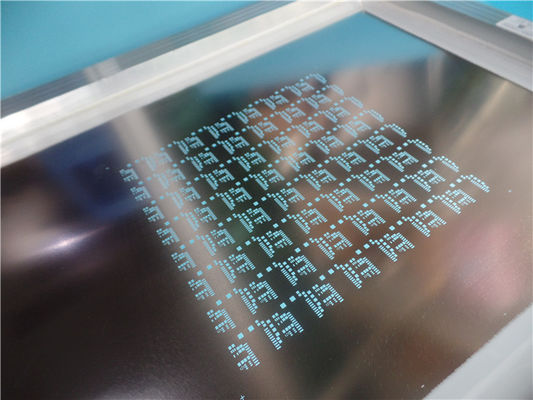

Image Grand : Par le pochoir de trou pour le pochoir de polissage de pâte de soudure d'électro d'Assemblée de carte PCB

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Bicheng
Certification:	UL, ISO9001, IATF16949
Numéro de modèle:	BIC-957.V1.0

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Prix:	USD9.99-99.99
Détails d'emballage:	Vide bags+Cartons
Délai de livraison:	8-9 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	5000pcs par mois

Contact

Description de produit détaillée

Matière première:

Cale d'acier inoxydable

Taille de pochoir:

370mm x 470mm, 420mm x 520mm, 550mm x 650mm

Épaisseur d'aluminium:

0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm

Aspect:

Gravant et électro polissant

Surligner:

Par le pochoir de trou pour l'Assemblée de carte PCB

Électro pochoir de polissage pour l'Assemblée de carte PCB

L'électro polonais soudent le pochoir de pâte

Le pochoir de SMT pour la soudure d'Assemblée de carte PCB collent le profil de laser

1,1 description générale

C'est un type de pochoir de SMT de pâte de soudure (coupe 100% de laser) construit sur l'aluminium d'acier inoxydable de 0.1mm avec la dimension en aluminium du millimètre x 520 le millimètre X 20mm du cadre 420. Il a fabriqué par IPC 7525A utilisant des données fournies de Gerber, secteur de racle plaçant au centre. Les marques de Fiducal sont par des trous à adapter pour la machine de SMT. Elle a emballé avec le carton de KK (carte dure) et habituellement 2 pochoirs sont emballés pour l'expédition.

1,2 caractéristiques et avantages

Le fichier de données est employé directement pour produire et réduire le taux d'erreurs ;

L'exactitude de position d'ouverture du calibre de SMT est très haute : l'erreur de processus entière est le μ m du ≤ ±4 ;

L'ouverture du calibre de SMT a la figure géométrique, qui est avantageuse à l'impression et à la formation de la pâte de bidon ;

La conception technique empêche des problèmes de se produire dans pré la production ;

Argent-économie, Inquiétude-économie et allégeant le travail ;

Service porte-à-porte d'expédition ;

Plus de 9000 types par mois ;

Aucune quantité d'ordre minimum. 1 morceau est disponible ;

1,3 application

Paquet de SMD tel que PLCC, QFP, 0402,0201, BGA, Flip Chip.

1,4 fiche technique de paramètre et

Dimension :	370mm x 470mm, 420mm x 520mm, 550mm x 650mm
Structure	Aluminium de pochoir avec le cadre en aluminium
Matière première	Cale d'acier inoxydable
Épaisseur d'aluminium	0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Ouverture configurée	Coupe de laser
Aspect	Gravant et électro polissant
Marque fiducielle	Par le trou
Aire de service :	Dans le monde entier
Quantité de protections ouvertes :	1533
Avantages :	a) Dimension de haute précision ; b) bonne forme sur la fenêtre ; c) le mur de trou est plus lisse.
Application :	CSP, BGA, paquet de 0.5mm QFP etc.

1,5 conceptions de trous d'ouverture pour le pochoir de SMT

Type composant	Lancement	Largeur de soudure	Longueur de soudure	Largeur s'ouvrante	Longueur s'ouvrante	Shim Thickness
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip Chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip Chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
