Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau de base: | RT/Duroid 5870 | Nombre de couches: | 1 couche, 2 couches, multicouche, type hybride (mixte) |
|---|---|---|---|
| Épaisseur des PCB: | 10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) | Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. | Filtres à soie: | Blanc, noir, AUCUN Silkscreen etc. |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain d'immersion, l'OSP. |
| Mettre en évidence: | Panneau de carte PCB de droite Duroid 5870 Rogers,panneau de carte PCB de 20mil Rogers |
||

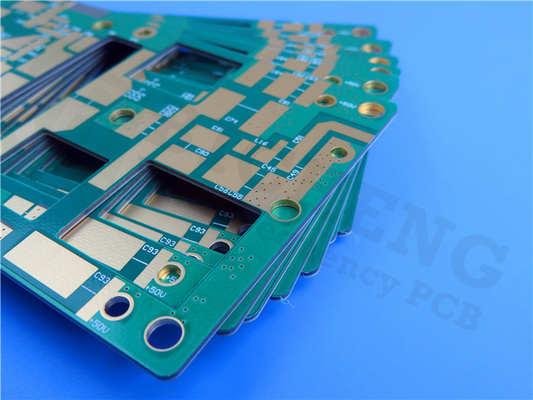

PCB à haute fréquence RogersFabriqué surNT/duréoïde 5870avec 10mil, 20mil, 31mil et 62mil revêtu d'or par immersion
(Les PCB sont des produits sur mesure, l'image et les paramètres sont uniquement à titre de référence)
Bonjour à tout le monde,
Aujourd'hui, nous introduisons des PCB à haute fréquence construits sur des stratifiés RT/duroïde 5870.
RT/duroid 5870 est un composite en PTFE renforcé de microfibre de verre de Rogers Corporation, conçu pour des applications de circuits stripline et microstrip exigeantes.
Voyons les raisons de l'utilisation du matériel RT/duroïde 5870.
1) Les microfibres orientées aléatoirement donnent lieu à une uniformité exceptionnelle de la constante diélectrique.
2) La constante diélectrique des stratifiés RT/duroïde 5870 est uniforme d'un panneau à l'autre et est constante sur une large plage de fréquences.
3) Son faible facteur de dissipation étend l'utilité des stratifiés RT/duroïde 5870 à la bande Ku et au-dessus.
4) Conçu pour l'application en microstrip et en stripline
NotreCapacité des PCB(RT/duroïde 5870)
| Capacité des PCB | |
| Matériau du PCB: | Composites en PTFE renforcés de microfibre de verre |
| Désignateur: | NT1département d'État |
| Constante diélectrique: | 2.33 ± 0,02 (processus) |
| 2.33 (conception) | |
| Nombre de couches: | 1 couche, 2 couches, couches multiples, type hybride (mixte) |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm) |
| 31 mil (0,787 mm), 62 mil (1,575 mm) | |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, HASL, ENIG, étain d'immersion, OSP. |
RT/duroid 5870 est souvent utilisé dans les PCB à double face, les PCB multicouches et les PCB hybrides. Il est disponible dans une variété d'épaisseurs pour les PCB à double face, telles que 10mil, 20mil, 31mil et 62mil.Les finitions de surface sont en cuivre nu, HASL, ENIG, Immersion tine et OSP en option.
Les applications typiques sont:
- circuits à micro-bandes et à lignes
- antenne haut débit des compagnies aériennes commerciales
- systèmes de radar
- applications d'ondes millimétriques
- antenne radio numérique point à point, etc.
La couleur de base du PCB RT/duroïde 5870 est le noir.
Appendice: Propriétés du RT/duroïde 5870
| NT1 valeur moyenne | ||||||
| Les biens immobiliers | NT1département d'État | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 2.33 2.33 ± 0,02 spécifications. |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante diélectrique | 2.33 | Z | N/A | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0005 0.0012 |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficient thermique de ε | - 115 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance au volume | 2 x 107 | Z | Pour les produits chimiques | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 3 x 107 | Z | Je vous en prie. | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Température spécifique | 0.96 ((0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculé | |
| Module de traction | Essai à 23°C | Essai à 100°C | N/A | MPa (kpsi) | Une | Pour l'aéronef |
| 1300 ((189) | 490 ((71) | X | ||||
| 1280 (((185) | 430 ((63) | Y | ||||
| Le stress suprême | 50 (7.3) | 34(4.8) | X | |||
| 42 (6.1) | 34(4.8) | Y | ||||
| La dernière souche | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| Module de compression | 1210(176) | 680(99) | X | MPa (kpsi) | Une | Pour les produits de la catégorie A: |
| 1360 ((198) | 860 (((125) | Y | ||||
| 803 ((120) | Le montant de l'aide | Z | ||||
| Le stress suprême | 30(4.4) | 23(3.4) | X | |||
| 37 ((5.3) | 25(3.7) | Y | ||||
| Le montant de l'aide est fixé à l'annexe IV. | 37 ((5.3) | Z | ||||
| La dernière souche | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| Absorption de l'humidité | 0.02 | N/A | % | 0.62 " (de 1,6 mm) D48 / 50 | Pour l'utilisation dans les machines de traitement de l'air | |
| Conductivité thermique | 0.22 | Z | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 22 28 173 |
X Y Z |
en ppm/°C | 0 à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | Pour l'utilisation dans les machines à coudre | |
| Densité | 2.2 | N/A | gm/cm3 | N/A | Pour l'utilisation dans les machines de traitement de l'air | |
| Peau de cuivre | 27.2(4.8) Les pièces détachées | N/A | Nombre d'étoiles | 1 oz ((35 mm) de feuille EDC après flottation de soudure |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | N/A | N/A | N/A | Les produits | |
| Compatible avec les procédés sans plomb | - Oui, oui. | N/A | N/A | N/A | N/A | |
Nous sommes spécialisés dans la fourniture de prototypes, de petits lots et de services de production de masse.
Pour toute question, n'hésitez pas à nous contacter.
Merci pour votre lecture.
