Détails sur le produit:
Conditions de paiement et expédition:
|
| Matière première: | Rogers 4300C | Taille de carte PCB: | 67 x 67mm=1up |
|---|---|---|---|
| Épaisseur de carte PCB: | 0.4mm | Poids de cuivre: | 1oz |
| Compte de couche: | 2 couches | Finition extérieure: | Or d'immersion |
| Mettre en évidence: | Double panneau dégrossi 12mil de carte PCB de Rogers,Carte PCB à haute fréquence de Rogers 4003,Le double d'or d'immersion a dégrossi carte PCB |
||

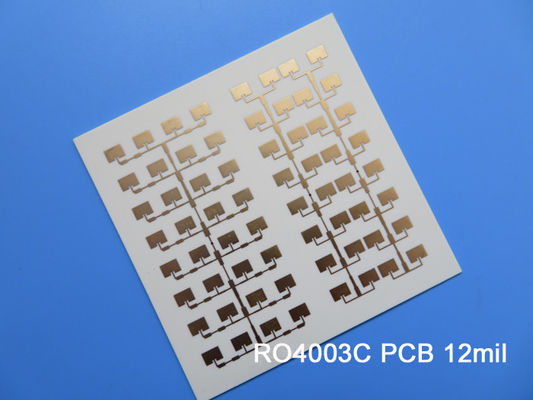

Carte PCB dégrossie par double à haute fréquence de la carte PCB RO4003C rf de Rogers 4003 12mil 0.305mm pour des antennes
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Rogers RO4003C PCBs sont hydrocarbure/céramique renforcés de verre tissés par classe des propriétaires avec la représentation électrique du verre de PTFE/woven. La sélection des stratifiés en général disponibles aux concepteurs est augmentation une fois opérationnelle sensiblement réduite de fréquences jusqu'à 500 mégahertz et en haut. À la différence de PTFE a basé des matériaux de micro-onde, aucun traitement d'à travers-trou ou procédure de manipulation spécial n'est exigé, ainsi RO4003C PCBs peut nous fournir le prix concurrentiel et les applications à fort débit les étiquettes dans les antennes de station de base, les amplificateurs de puissance, identification cellulaires de rf, le radar des véhicules à moteur et les capteurs etc.
Le coefficient de température de la constante diélectrique est parmi le plus bas de n'importe quel matériel de carte, et la constante diélectrique est stable sur une large plage de fréquence. Le coefficient du matériel de RO4003C d'expansion thermique (CTE) fournit plusieurs indemnités principales aux concepteurs de carte PCB. Le coefficient d'expansion de RO4003C est semblable à celui du cuivre qui permet au matériel de montrer l'excellente stabilité dimensionnelle, une propriété requise pour les constructions multicouche diélectriques mélangées de conseils. Le bas axe des z CTE de RO4003C fournit la qualité plaquée fiable d'à travers-trou, même dans des applications graves de choc thermique. Le matériel de RO4003C a un Tg de >280C ainsi ses caractéristiques d'expansion demeurent stables sur la gamme entière de la carte PCB traitant les températures.
Caractéristiques de carte PCB
| TAILLE DE CARTE PCB | 67 x 67mm=1up |
| TYPE DE CONSEIL | Le double a dégrossi carte PCB |
| Nombre de couches | 2 couches |
| Composants extérieurs de bâti | OUI |
| Par des composants de trou | NON |
| EMPILEMENT DE COUCHE | cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
| RO4003C 0.305mm | |
| cuivre ------- 35um (1oz) + couche de BOT de plat | |
| TECHNOLOGIE | |
| Trace et espace minimum : | mil 7,9 mils/5,9 |
| Trous minimum/maximum : | 0,4 millimètres/0,4 millimètres |
| Nombre de différents trous : | 1 |
| Nombre de forages : | 3 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance : | non |
| Nombre de doigt d'or : | 0 |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | RO4003C Tg280℃, heu<3> |
| Aluminium final externe : | 1,5 onces |
| Aluminium final interne : | NON-DÉTERMINÉ |
| Taille finale de carte PCB : | 0,4 millimètres ±0.1 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Or d'immersion, 18% |
| Soudez le masque pour s'appliquer à : | NON-DÉTERMINÉ |
| Couleur de masque de soudure : | NON-DÉTERMINÉ |
| Type de masque de soudure : | NON-DÉTERMINÉ |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | NON-DÉTERMINÉ |
| Couleur de légende composante | NON-DÉTERMINÉ |
| Fabricant Name ou logo : | NON-DÉTERMINÉ |
| PAR L'INTERMÉDIAIRE DE | Plaqué par le trou (PTH), taille minimum 0.4mm. |
| ESTIMATION DE FLAMIBILITY | NON-DÉTERMINÉ |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" |
| Électrodéposition de conseil : | 0,0029" |
| Tolérance de perceuse : | 0,002" |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
Les applications typiques sont comme suit :
Radar et capteurs des véhicules à moteur
Antennes cellulaires de station de base
Satellites directs d'émission
Bloc à faible bruit
Amplificateurs de puissance
RFID
Fiche technique de Rogers 4003C (RO4003C)
| Valeur typique de RO4003C | |||||
| Propriété | RO4003C | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique, εProcess | 3.38±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 a maintenu Stripline | |
| Constante diélectrique, εDesign | 3,55 | Z | 8 à 40 gigahertz | Méthode de longueur de phase différentielle | |
| Dissipation Factortan, δ | 0,0027 0,0021 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficient thermique de ε | +40 | Z | ppm/℃ | -50℃ du℃to 150 | IPC-TM-650 2.5.5.5 |
| Résistivité volumique | 1,7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Résistivité extérieure | 4,2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Force électrique | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020") | IPC-TM-650 2.5.6.2 |
| Module de tension | 19 650 (2 850) 19 450 (2 821) |
X Y |
MPA (ksi) | Droite | ASTM D 638 |
| Résistance à la traction | 139 (20,2) 100 (14,5) |
X Y |
MPA (ksi) | Droite | ASTM D 638 |
| Résistance à la flexion | 276 (40) |
MPA (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilité dimensionnelle | <0> | X, Y | mm/m (mil/pouce) |
après etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficient de dilatation thermique | 11 14 46 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| Le TD | 425 | ℃ TGA | ASTM D 3850 | ||
| Conduction thermique | 0,71 | W/M/oK | ℃ 80 | ASTM C518 | |
| Absorption d'humidité | 0,06 | % | 48hours immersion 0,060" ℃ de la température 50d'échantillon |
ASTM D 570 | |
| Densité | 1,79 | gm/cm3 | ℃ 23 | ASTM D 792 | |
| Peau de cuivre Stength | 1,05 (6,0) |
N/mm (pli) |
après flotteur de soudure 1 once. Aluminium d'EDC |
IPC-TM-650 2.4.8 | |
| Inflammabilité | NON-DÉTERMINÉ | UL 94 | |||
| Processus sans plomb compatible | Oui | ||||
