Le matériau haute fréquence Rogers RT/duroid 5880 est un composite PTFE renforcé de microfibres de verre conçu pour les applications exigeantes de circuits stripline et microruban. L'exceptionnelle uniformité de la constante diélectrique résulte de ses microfibres orientées de manière aléatoire. La constante diélectrique du RT/duroid 5880 est uniforme d'un panneau à l'autre et est constante sur une large plage de fréquences. Son faible facteur de dissipation étend l'utilité du RT/duroid 5880 à la bande Ku et au-delà. Les matériaux RT/duroid 5880 sont facilement coupés, cisaillés et usinés pour obtenir une forme. Ils résistent à tous les solvants et réactifs, chauds ou froids, normalement utilisés dans la gravure des circuits imprimés ou dans le placage des bords et des trous.
Les applications typiques sont
-antennes haut débit des compagnies aériennes commerciales
-circuits microruban, circuits stripline
-applications à ondes millimétriques
-systèmes radar militaires
-systèmes de guidage de missiles et antennes radio numériques point à point, etc.
Descriptif général

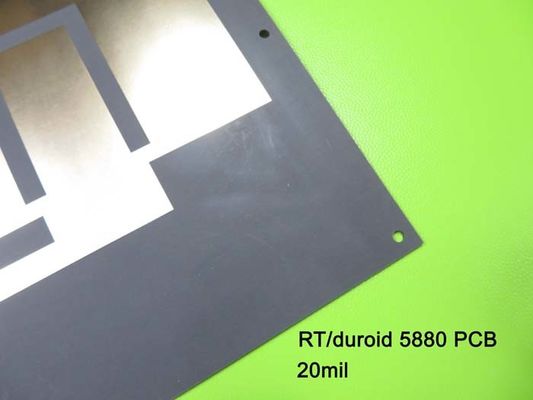

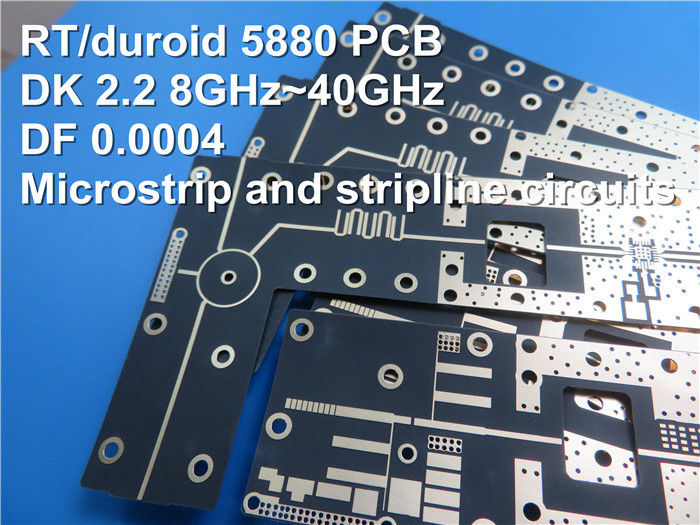

Il s'agit d'un type de PCB RF double face construit sur RT/duroid 5880 pour l'application des systèmes radar.
Spécifications de base
Matériau de base : RT/duroid 5880 20 mil (0,508 mm)
Constante diélectrique : 2,20+/-0,02
Nombre de couches : 2 couches
Type : Trous traversants
Format : 128 mm x 62 mm = 1 type = 1 pièce
Finition de surface : Or par immersion
Poids du cuivre : couche externe 35 μm
Masque de soudure | Légende : Non | Non
Hauteur finale du PCB : 0,52 mm
Norme : IPC 6012 Classe 2
Emballage : 20 panneaux sont emballés pour l'expédition.
Délai : 7 jours ouvrés
Durée de conservation : 6 mois
Fiche technique du Rogers RT/duroid 5880
| Valeur typique du RT/duroid 5880 |
| Propriété |
RT/duroïde 5880 |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,εProcessus |
2.20
2,20 ± 0,02 spécification. |
Z |
N / A |
C24/23/50
C24/23/50 |
1 MHzIPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Constante diélectrique,εConception |
2.2 |
Z |
N / A |
8 GHz à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0,0004
0,0009 |
Z |
N / A |
C24/23/50
C24/23/50 |
1 MHzIPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coefficient thermique de ε |
-125 |
Z |
ppm/℃ |
-50℃à 150℃ |
IPC-TM-650 2.5.5.5 |
| Résistivité volumique |
2x107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D257 |
| Résistivité superficielle |
3x107 |
Z |
Mohm |
C/96/35/90 |
ASTM D257 |
| Chaleur spécifique |
0,96(0,23) |
N / A |
j/g/k
(cal/g/c) |
N / A |
Calculé |
| Module de traction |
Test à 23 ans℃ |
Test à 100℃ |
N / A |
MPa (kpsi) |
UN |
ASTM D 638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Oui |
| Stress ultime |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Oui |
| Souche ultime |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Oui |
| Module de compression |
710(103) |
500(73) |
X |
MPa (kpsi) |
UN |
ASTM D 695 |
| 710(103) |
500(73) |
Oui |
| 940(136) |
670(97) |
Z |
| Stress ultime |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Oui |
| 52(7.5) |
43(6.3) |
Z |
| Souche ultime |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Oui |
| 12,5 |
17.6 |
Z |
| Absorption d'humidité |
0,02 |
N / A |
% |
0,62" (1,6 mm) D48/50 |
ASTM D 570 |
| Conductivité thermique |
0,2 |
Z |
F/m/k |
80℃ |
ASTM C 518 |
| Coefficient de dilatation thermique |
31
48
237 |
X
Oui
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
N / A |
℃TGA |
N / A |
ASTM D 3850 |
| Densité |
2.2 |
N / A |
g/cm3 |
N / A |
ASTM D 792 |
| Peau de cuivre |
31.2(5.5) |
N / A |
Pli(N/mm) |
Feuille EDC de 1 oz (35 mm)
après le flotteur de soudure |
IPC-TM-650 2.4.8 |
| Inflammabilité |
V-0 |
N / A |
N / A |
N / A |
UL94 |
| Compatible avec les processus sans plomb |
Oui |
N / A |
N / A |
N / A |
N / A |
