Rogers RO4350B carte de circuit imprimé à haute fréquence avec 10mil, 20mil, 30mil et 60mil d'épaisseur revêtue d'or immersion
(Les PCB sont des produits sur mesure, l'image et les paramètres sont uniquement à titre de référence)
Bonjour à tout le monde,
Aujourd'hui, nous allons présenter des PCB haute fréquence construits sur des stratifiés RO4350B.
RO4350B est un stratifié en céramique de résine d'hydrocarbures renforcée de tissu de verre tissé de Rogers Corporation,qui présente des propriétés électriques très similaires à celles du PTFE/matériau de tissu en verre et dont la traçabilité est similaire à celle de la résine époxy/matériau de tissu en verre.
La raison de l'utilisation des stratifiés RO4350B
1Performance supérieure en haute fréquence
Les matériaux RO4350B sont des stratifiés remplis de céramique d'hydrocarbures, et non de PTFE, conçus pour offrir des performances supérieures à haute fréquence.
2Faible perte diélectrique
Une faible perte permet d'obtenir d'excellentes performances électriques et permet des applications à fréquences de fonctionnement élevées.
3Propriétés électriques stables par rapport à la fréquence
Le matériau RO4350B possède les propriétés des circuits à micro-ondes RF, des réseaux de correspondance et des lignes de transmission à impédance contrôlée.
4Faible coefficient thermique de la constante diélectrique
Cela permet au RO4350B d'exprimer une excellente stabilité dimensionnelle, une propriété nécessaire pour les constructions de PCB multi-couches diélectriques mixtes et un revêtement fiable à travers les trous.
5Coût
Les stratifiés RO4350B peuvent être fabriqués en utilisant des procédés FR-4 standard, ne nécessitent pas de procédés spéciaux de préparation,peuvent être traitées par des systèmes de manutention automatisés et des équipements de nettoyage utilisés pour la préparation de la surface en cuivreCes propriétés lui permettent d'être utilisé dans la fabrication en série et d'obtenir des prix compétitifs.
Capacité des PCB
RO4350B propose des circuits imprimés double face avec une gamme d'épaisseurs de 10 mil à 60 mil.Ces cartes sont adaptées aux applications typiques et non conventionnelles dans les domaines des micro-ondes et des radiofréquences, y compris les antennes des stations de base, les amplificateurs de puissance, les atténuateurs, les capteurs, les radars et les systèmes RFID.
| Matériau du PCB: | Laminés céramiques à base d'hydrocarbures renforcés de verre |
| Le code: | Résultats de l'enquête |
| Constante diélectrique: | 30,48 ± 0,05 (processus) |
| 3.65 (conception) |
| Nombre de couches: | 1 couche, 2 couches, couches multiples, type hybride (mixte) |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm) |
| 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent, l'OSP, etc. |

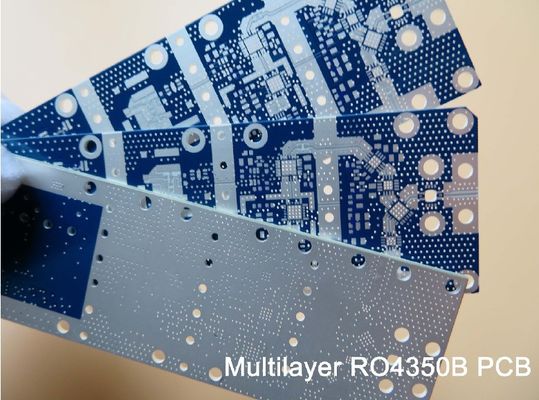

Le PCB multicouche est créé en utilisant RO4350B comme matériau de base, avec des options telles qu'une carte à 4 couches sur un noyau de 6,6 millilitres, un noyau de 20 millilitres ou 2 noyaux de 10 millilitres.Cette approche diffère des PCB multicouches fabriqués avec FR-4L'épaisseur fixe du noyau est cruciale pour la longueur électrique des lignes RF sur le circuit imprimé.
Pour équilibrer la rentabilité avec le maintien de l'intégrité du signal dans les environnements à haute fréquence,un PCB hybride est créé en incorporant à la fois le matériau en fibre de verre FR-4 et RO4350B dans la carte de circuit imprimé multicoucheLe matériau à haute fréquence est utilisé dans la couche de signal, tandis que le matériau en fibre de verre FR-4 est intégré dans les autres couches.
RO4350B PCB
La couleur de base du PCB RO4350B est blanche.
Nous sommes spécialisés dans la fourniture de prototypes, de petits lots et de services de production de masse.
