Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau de base: | Stratifiés en céramique d'hydrocarbure renforcé de verre | Nombre de couches: | 1 couche, 2 couches, multicouche, type hybride (mixte) |
|---|---|---|---|
| Épaisseur des PCB: | 8mil (0.203mm), 12mil (0.305mm), 20mil (0.508mm) ; 32mil (0.813mm), 60mil (1.524mm) | Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. | Filtres à soie: | Etc. blanc et noir |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | Finition de surface: | Cuivre nu, HASL, ENIG, étain d'immersion, OSP, etc. |
| Mettre en évidence: | panneau de carte PCB de 8mil Rogers,Panneau de carte PCB d'ISO9001 Rogers |
||

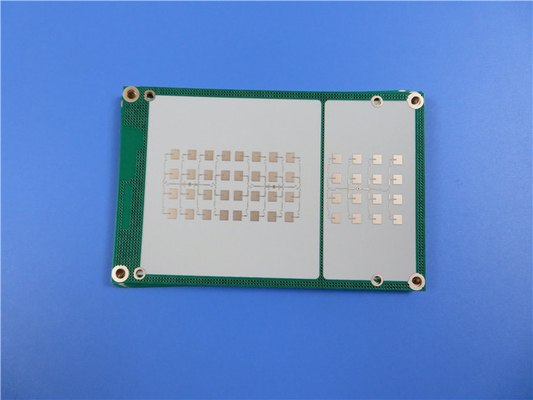

Rogers 4003C PCB à haute fréquenceavec 8mil, 12mil, 20mil, 32mil et 60mil revêtement par immersion or, argent, étain et OSP
(Les PCB sont des produits sur mesure, l'image et les paramètres sont uniquement à titre de référence)
Bonjour à tout le monde,
Aujourd'hui, nous allons présenter des PCB haute fréquence construits sur des stratifiés RO4003C.
RO4003C est un stratifié en céramique rempli de résine d'hydrocarbures renforcé de tissu de verre tissé de Rogers Corporation,dont les propriétés électriques sont très similaires à celles du PTFE et dont la traçabilité est similaire à celle de la résine époxy (tissu de verre).
Voyons maintenant les 5 avantages des stratifiés RO4003C.
1Performance améliorée en haute fréquence
Les matériaux RO4003C sont des stratifiés remplis de céramique d'hydrocarbures qui sont exclusivement conçus pour offrir des performances supérieures à haute fréquence, contrairement au PTFE.
2. Perte diélectrique réduite
Une faible perte diélectrique se traduit par des performances électriques exceptionnelles et permet des applications avec des fréquences de fonctionnement élevées.
3Propriétés électriques cohérentes à travers les fréquences
Le matériau RO4003C possède des propriétés électriques cohérentes sur une large gamme de fréquences, ce qui en fait un choix idéal pour les circuits micro-ondes RF, les réseaux de correspondance,et lignes de transmission à impédance contrôlée.
4Faible coefficient thermique de la constante diélectrique
RO4003C présente une excellente stabilité dimensionnelle en raison de son faible coefficient thermique de constante diélectrique,qui est essentiel pour la construction de PCB multicouches diélectriques mixtes et pour assurer un revêtement fiable à travers les trous.
5. coût-efficacité
Les stratifiés RO4003C peuvent être traités à l'aide de systèmes de manutention automatisés et d'équipements de nettoyage de surface de préparation en cuivre sans nécessiter de techniques spécialisées.Ses caractéristiques le rendent une option rentable pour la production de masse.
Capacité des PCB
| Matériau du PCB: | Laminés céramiques à base d'hydrocarbures renforcés de verre |
| Le code: | Pour les produits de l'industrie |
| Constante diélectrique: | 3.38 ± 0,05 (processus) |
| 3.55 (conception) | |
| Nombre de couches: | 1 couche, 2 couches, couches multiples, type hybride (mixte) |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 8 mil (0,203 mm), 12 mil (0,305 mm), 20 mil (0,508 mm) ou plus |
| 32 mil (0,813 mm), 60 mil (1,524 mm) | |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'étain immersion, l'OSP, etc. |
Les circuits imprimés à double face sur RO4003C sont disponibles dans une variété d'épaisseurs, telles que 12 mil, 16 mil, 20 mil, 32 mil et 60 mil.Il est utilisé dans une variété d'applications typiques et non traditionnelles de micro-ondes / radiofréquence, tels que les antennes des stations de base, les amplificateurs de puissance, les RFID, les radars et les capteurs, etc.
La couleur de base du PCB RO4003C est blanche.
PCB multicouches
Sur différents cœurs du RO4003C, des circuits imprimés multicouches sont construits. Par exemple, une carte à 4 couches sur un cœur de 12 mil et un cœur de 20 mil de RO4003C, ou un PCB à 4 couches sur deux cœurs de 32 mil RO4003C.La longueur électrique des lignes RF sur le circuit imprimé est fortement influencée par l'épaisseur fixe du noyau.
PCB hybrides
Afin d'économiser les coûts de production sans réduire les pertes de signal dans un environnement à haute fréquence, la production à pression mixte avec FR-4 a été mise en place.la technologie des circuits imprimés mixtes est mature et populaire sur le marché.
Nous sommes spécialisés dans la fourniture de prototypes, de petits lots et de services de production de masse.
Si vous avez des exigences sur ce type de PCB, n'hésitez pas à nous contacter.
Merci pour votre lecture.
