Rogers TMM10i PCB 2 couches 30 mil laminaire haut Dk circuit imprimé

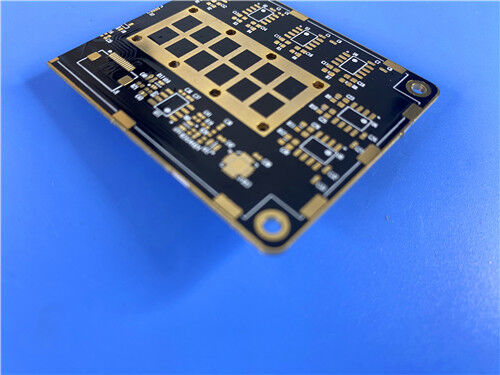

Le PCB RF rigide Rogers TMM10i à 2 couches est un circuit imprimé micro-ondes thermodurci isotrope haute performance conçu pour les applications de lignes à ruban et de microruban traversants plaqués de haute fiabilité. Construit avec un authentique substrat composite polymère thermodurci en céramique Rogers TMM10i et un revêtement extérieur en cuivre standard de 1 oz, ce PCB haute fréquence d'épaisseur 0,8 mm présente une finition de surface premiumENIG, un masque de soudure noir double face et une sérigraphie blanche double couche. Offrant des performances Dk isotropes constantes, une dilatation thermique adaptée au cuivre, une inertie chimique supérieure et une capacité de liaison filaire stable, cePCB RF à Dk élevéconstitue une solution fiable pour les communications par satellite, les systèmes d'antenne GPS, les filtres micro-ondes et les amplificateurs de puissance RF.

Qu’est-ce que le TMM10i de Rogers ? Introduction au substrat avancé

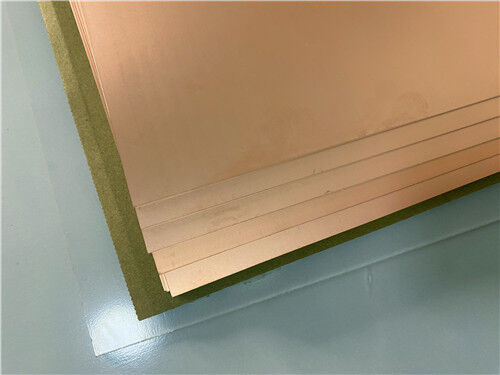

Rogers TMM10i est un matériau micro-ondes thermodurci isotrope composé d'un composite polymère chargé de céramique, spécialement conçu pour maximiser la fiabilité des trous traversants plaqués pour les circuits micro-ondes à ruban et microruban. Il présente une constante diélectrique isotrope uniforme qui élimine les incohérences électriques directionnelles. Faisant partie de la série de matériaux haut de gamme TMM de Rogers, le TMM10i fusionne avec succès la rigidité élevée des substrats céramiques et les performances RF stables des matériaux PTFE, tout en conservant les caractéristiques de facilité de traitement des stratifiés diélectriques souples conventionnels.

Contrairement aux matériaux PCB haute fréquence traditionnels, le Rogers TMM10i ne nécessite pas de prétraitement au naphtanate de sodium avant le placage autocatalytique, ce qui rationalise le flux de fabrication, réduit les risques de traitement et améliore le rendement de production. Sa structure robuste en résine thermodurcie permet une liaison filaire constante et de haute qualité, tandis que ses propriétés mécaniques anti-fluage et sa résistance chimique exceptionnelles garantissent une stabilité opérationnelle à long terme dans des environnements de fabrication et d'application difficiles.

Caractéristiques principales du matériau PCB Rogers TMM10i

Le stratifié haute fréquence Rogers TMM10i intègre une excellente uniformité électrique, une stabilité thermique supérieure et un contrôle dimensionnel précis, répondant pleinement aux exigences de conception rigoureuses des circuits micro-ondes et RF modernes de haute précision :

Principaux avantages en termes de performances du PCB Rogers TMM10i

Le matériau micro-ondes thermodurci Rogers TMM10i offre des avantages mécaniques, chimiques et de traitement uniques qui le rendent idéal pour la production de circuits imprimés RF et micro-ondes haut de gamme et de haute fiabilité :

Stabilité mécanique améliorée : résiste à la déformation par fluage et à l'écoulement à froid sous des contraintes mécaniques soutenues et dans des environnements à haute température, maintenant ainsi la cohérence structurelle à long terme

Résistance chimique supérieure : résiste à l'exposition à divers produits chimiques de traitement industriel lors de la fabrication des PCB, protégeant ainsi l'intégrité du substrat et améliorant le rendement de fabrication.

Flux de travail de placage simplifié : élimine le besoin de prétraitement au naphtanate de sodium avant le placage autocatalytique, raccourcissant ainsi les cycles de production et réduisant les coûts de fabrication globaux

Performances de liaison de fils constantes : la composition à base de résine thermodurcissable permet une liaison de fils stable et reproductible, ce qui la rend parfaitement adaptée à l'assemblage de puces de précision et au conditionnement de modules RF haute densité

Principales spécifications de construction des PCB

Structure d'empilement de circuits imprimés Rogers TMM10i à 2 couches

Cet empilement de PCB rigide à 2 couches se compose d'une feuille de cuivre double face de haute pureté et d'un noyau composite central en céramique thermodurcie Rogers TMM10i. Cet empilement bien structuré à faibles pertes offre des caractéristiques isotropes à Dk élevé, une dilatation thermique adaptée au cuivre et une stabilité dimensionnelle exceptionnelle, parfaitement adaptées aux conceptions de circuits micro-ondes à ruban et microruban de haute précision.

Statistiques sur les PCB

Format d'illustration accepté :Nous prenons en charge les formats de fichiers standard Gerber RS-274-X pour la fabrication de circuits imprimés personnalisés, garantissant ainsi un résultat de fabrication précis et une collaboration technique efficace avec les clients mondiaux.

Norme de qualité :Tous les PCB personnalisés sont produits et inspectés en totale conformité avec les normes industrielles IPC-Class-2, garantissant une qualité constante des lots et une fiabilité opérationnelle à long terme.

Service mondial :Nous fournissons des devis de PCB dans le monde entier, des conseils techniques professionnels et des services d'expédition mondiaux pour toutes les commandes de PCB haute fréquence Rogers TMM10i personnalisées.

Scénarios d'application typiques

- Circuits RF et micro-ondes

- Amplificateurs de puissance et combineurs

- Filtres et coupleur

- Systèmes de communication par satellite

- Antennes de systèmes de positionnement global

- Antennes patch

- Polariseurs et lentilles diélectriques

- Testeurs de puces

Pour conclure, le PCB rigide Rogers TMM10i à 2 couches adopte un matériau diélectrique composite thermodurci en céramique de première qualité, offrant une valeur Dk isotrope élevée, une perte de signal haute fréquence ultra-faible, une dilatation thermique adaptée au cuivre et une excellente compatibilité de traitement. Combiné avec une capacité de liaison de fils fiable et une résistance chimique, ce PCB haute fréquence fournit une solution rentable et de haute stabilité pour les conceptions avancées de circuits micro-ondes et RF, largement appliquées dans les communications par satellite, le positionnement GPS et les systèmes de test micro-ondes de précision.
