Carte PCB flexible de double couche établie sur le Polyimide avec de l'or d'immersion et le masque jaune

Carte PCB flexible de double couche établie sur le Polyimide avec de l'or d'immersion et le masque jaune

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-253.V1.0
Matière première:
Polyimide
Compte de couche:
2 couches
Épaisseur de carte PCB:
0.15mm
Coverlay:
Jaune
Silkscreen:
Blanc
Poids de cuivre:
1oz
Finition extérieure:
Or d'immersion
Mettre en évidence:

PCB flexible à double couche

,

Masque jaune PCB souple

Description du produit

Carte PCB flexible de double couche établie sur le Polyimide avec de l'or d'immersion et le masque jaune

(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

C'est un type de circuit imprimé flexible pour l'application de l'unité analogique. C'est un panneau de 2 couches à 0.15mm profondément. Le stratifié bas est d'ITEQ, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. De l'or d'immersion est appliqué sur les protections. Le renfort est appliqué sur la cloison de connecteur.

Fiche technique de paramètre et

Nombre de couches 2
Type de conseil Flexbile cirucit
Épaisseur de conseil 0.15mm +/--10%
Matériel de conseil Polyimide (pi) 25um
Fournisseur matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃
Épaisseur de Cu de PTH ≥20 um
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu 35 um (1oz)
Couleur de Coverlay Jaune
Nombre de Coverlay 2
Épaisseur de Coverlay 25 um
Renfort 200 um
Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 2
Trace de Mininum (mil) 4 mil
Gap minimum (mil) 4 mil
Finition extérieure Or d'immersion
RoHS a exigé Oui
Famability 94-V0
Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C

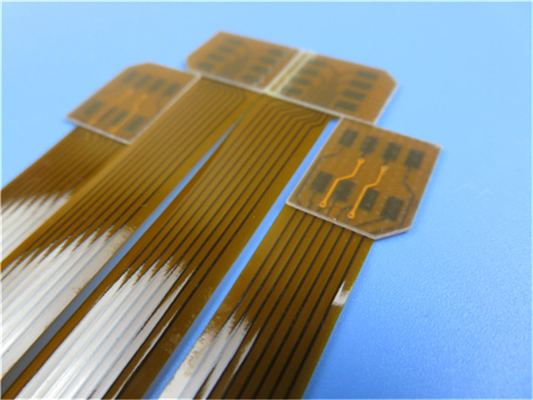

Carte PCB flexible de double couche établie sur le Polyimide avec de l'or d'immersion et le masque jaune 0

Caractéristiques et avantages

Excellente flexibilité

Réduction du volume

Réduction de poids

Cohérence d'assemblée

Fiabilité accrue

Contrôlabilité de conception électrique de paramètre

L'extrémité peut être entière soudée

Coût bas

Continuité du traitement

Foyer sur le bas à la production de masse moyenne

Applications

Commutateur en couche mince, panneau de câble d'antenne de téléphone portable, panneau de câble de navigation de GPS d'automobile

Renfort

Dans beaucoup d'applications où il y a des composants soudés, les conseils flexibles ont besoin des renforts externes (renfort, également connu sous le nom de conseil de renfort) pour l'appui externe. Les matériaux de renfort sont pi ou film de polyester, fibre de verre, matériaux de polymère, aluminium en acier, cale en aluminium et ainsi de suite.

(1) pi ou polyester

Pi et les films de polyester sont les matériaux utilisés généralement de renfort pour la carte flexible. L'épaisseur utilisée généralement est 125μm (5mil), de la dureté peut être obtenue.

(2) fibres de verre

Fibres de verre (telles que FR-4), qui sont également les matériaux utilisés généralement pour des renforts. Le renfort de fibre de verre a une dureté plus élevée que cela de pi ou du polyester, utilisé où les conditions du harnais est plus haute. La gamme d'épaisseur est en général 125μm (5mil) à 3.175mm (125mils). Cependant, son traitement est relativement difficile que pi, et peut ne pas être un matériel de position pour des usines d'un certain FPC.

polymère (de 3)

Le polymère, tel que le plastique, etc. est également employé comme renforts.

Son absorption d'eau est basse, avec la résistance à haute pression et à hautes températures.

(4) aluminium en acier, cale en aluminium

La dureté de soutien de l'aluminium en acier, la cale en aluminium est haute, la chaleur peut également être absorbée. La dureté ou la dissipation thermique dans la conception est la principale préoccupation.

Plus d'affichages du renfort FR-4

Carte PCB flexible de double couche établie sur le Polyimide avec de l'or d'immersion et le masque jaune 1

Carte PCB flexible de double couche établie sur le Polyimide avec de l'or d'immersion et le masque jaune 2

Carte PCB flexible de double couche établie sur le Polyimide avec de l'or d'immersion et le masque jaune 3
