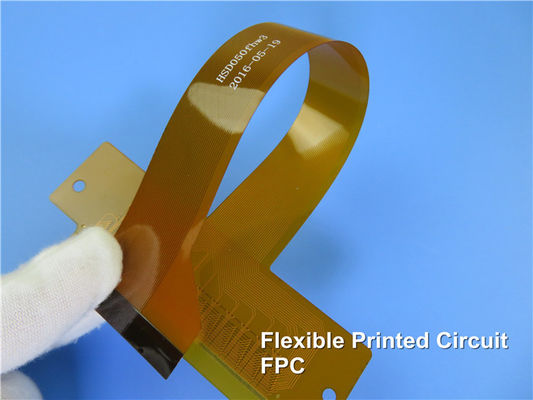

panneau flexible 400mmx500mm à simple face de carte PCB de l'en cuivre 0.5oz

Quelle est carte électronique flexible ?

1, but des circuits flexibles

◆pour fournir des interconnexions entre les cartes électronique et d'autres composants.

◆pour servir de substrats tridimensionnels au support des composants de SMT, par exemple dans le téléphone portable, l'appareil photo numérique et des caméras vidéo etc.

◆pour établir des interconnexions capables de résister au fléchissement dynamique.

◆pour faire partie de cartes câble-rigides.

2, types de base de circuit flexible

◆Circuits flexibles à simple face

C'est le type le plus simple, et se compose d'une matière première mince et flexible quel un aluminium de cuivre est stratifié au moyen d'un adhésif. Le circuit de finition est fréquemment équipé de coverlay métallisé sur le côté de cuivre au moyen d'un adhésif. Des trous pour des composants ou des goupilles de connecteur sont forés ou poinçonnés dans le circuit flexible pour fournir non-plaquer-à travers des trous. Des trous dans le coverlay sont forés ou poinçonnés avant de coller le coverlay sur le circuit flexible.

• Circuits flexibles doubles faces

Pendant que le nom suggère, le circuit se compose d'une matière première mince et flexible avec l'aluminium de cuivre stratifié à chaque côté. Les côtés externes des circuits de finition sont fréquemment équipés de coverlays métallisés sur les côtés externes (de cuivre). Plaquer-à travers des trous dans des circuits flexibles doubles faces sont habituellement forés, au lieu de perforé. Habituellement les circuits flexibles sont équipés de des coverlays des deux côtés.

• Circuits flexibles multicouche

Un circuit flexible multicouche se compose d'un certain nombre de mince et les stratifiés bas flexibles et les aluminium de cuivre ont stratifié ensemble au moyen d'adhésif, beaucoup de la même manière en tant que conseils multicouche rigides. Également il est dans pratique commune de coller des coverlays sur les côtés externes (de cuivre). Plaquer-à travers des trous peut être fourni pratiquement de la même manière que dans des circuits flexibles doubles faces.

• Circuits Câble-rigides

Un circuit câble-rigide est une combinaison des conseils rigides et les circuits flexibles, la dernière création flexible relie ensemble entre les conseils rigides auxquels ils sont stratifiés au moyen de plis en esclavage. Le circuit flexible est fabriqué séparément et symétriquement collé sur les conseils rigides, ou, c.-à-d., au milieu des conseils rigides, ou asymétriquement, c.-à-d., au côté externe des conseils rigides à relier ensemble. Plaquer-à travers des trous sont fournis dans les sections rigides des circuits câble-rigides pour établir la connexion électrique entre l'interconnexion (la section de circuit flexible) et les circuits électroniques des conseils rigides. Les processus sont semblables à ceux utilisés en fabriquant les conseils multicouche rigides.

• Circuits flexibles avec des secteurs rigides

Dans certains cas, le circuit flexible doit soutenir un certain nombre de composants relativement lourds ou même une cloison de connecteur. Par conséquent il est nécessaire de renforcer un tel secteur. Ceci est accompli en collant un renfort sur ce secteur. Le renfort peut être une couche supplémentaire de polyimide pas trop mince, ou ce peut être stratifié en verre/époxyde. Le renfort est équipé de trous plus grands que les protections du plaquer-à travers des trous.

3. Composants d'un circuit flexible

Un circuit flexible se compose de l'aluminium de cuivre, substrat et coverlay diélectriques, et adhésif.

L'aluminium de cuivre est disponible dans deux types différents de cuivre : Cuivre d'ED et cuivre de RA.

Le cuivre d'ED est (ED) un aluminium de cuivre électro-déposé produit de la même manière que l'aluminium de cuivre utilisé pour les cartes électronique rigides. Ceci signifie également que le cuivre « est traité », c.-à-d., il a une surface légèrement approximative d'un côté, qui assure une meilleure adhérence quand l'aluminium de cuivre est collé sur la matière première.

Le cuivre de RA est un aluminium de cuivre roulé et recuit produit à partir du cuivre électrolytiquement déposé de cathode, qui est fondu et moulé dans des lingots. Les lingots sont les premier laminés à chaud à une certaine taille et fraisés sur toutes les surfaces. Le cuivre est alors laminé à froid et recuit, jusqu'à ce que l'épaisseur désirée soit obtenue.

L'aluminium de cuivre est disponible dans l'épaisseur du µm 12, 18, 35 et 70.

Plus le terrain communal disponible pour le substrat diélectrique et coverlay est des films de polyimide. Ce matériel peut également être employé comme coverlay. Le Polyimide est plus adapté pour les circuits flexibles en raison de ses caractéristiques comme indiqué ci-dessous :

◆La résistance à hautes températures laisse souder des opérations sans endommager les circuits flexibles

◆Propriétés électriques très bonnes

◆Bonne résistance chimique

Le Polyimide est disponible dans les épaisseurs du µm 12,5, 20, 25 et 50.

Les stratifiés bas pour les cartes électronique rigides sont les aluminium de cuivre stratifiés ainsi que les matières premières, venir adhésif du matériel de prepreg pendant la stratification. Le contraire à ceci est le circuit flexible où la stratification de l'aluminium de cuivre au matériel de film est réalisée au moyen d'un système adhésif. Il est nécessaire de distinguer deux systèmes principaux d'adhésif, à savoir adhésifs thermoplastiques et thermoset. Le choix est dicté en partie par le traitement, et en partie par l'application du circuit flexible de finition.

4. Produits semi-manufacturés

Une sélection des produits semi-manufacturés est aujourd'hui disponible, ainsi les fabricants des circuits flexibles ne doivent pas commencer par les matières premières : aluminium de cuivre, substrats diélectriques et adhésifs. L'adhésif est toujours dans une B-étape, c.-à-d. semi-traité et non-de mauvais goût, de sorte que la manipulation du matériel, par exemple, perçage et configuration-, est possible.

Films plaqués de cuivre de Polyimide

Être suit des caractéristiques de stratifié plaqué de cuivre flexible adhesiveless de côté simple.

Matériaux de Coverlay

Les produits semi-manufacturés pour coverlay sous forme de film de polyimide avec une couche d'adhésif sont également disponibles. Il y a un grand choix d'épaisseurs des films et des adhésifs comme montré ci-dessous.

Plis en esclavage

Dans certains cas, l'habillage exige un film de polyimide avec une couche adhésive des deux côtés.

C'est également possible pour acheter des produits semi-manufacturés. Les plis en esclavage sont disponibles dans un grand choix de différentes épaisseurs comme montré ci-dessous.

Spécifications	Contenu de résine (%)	Écoulement de résine (millimètres)	Épaisseur traitée (um)
1078	70±2	≤0.5	100
1078	63±2	≤0.5	80
1067	75±2	≤0.5	80
1067	68±2	≤0.5	60
1067	63±2	≤0.5	50
1037	63±2	≤0.5	40
1027	60±2	≤0.5	30

5. Processus de fabrication

5,1 circuits flexibles à simple face

Le circuit flexible le plus simple est à simple face et non-plaqué. Cependant, pendant la fabrication, il est nécessaire de prendre des précautions pour éviter toute déformation ou déchirement du matériel mince et fortement flexible. Un organigramme est montré ci-dessous.

5,2 double face Plaquer-à travers les circuits flexibles

Bien que la fabrication de double face, plaquer-à travers les circuits flexibles, généralement, ressemble que d'à simple face non-plaquer-à travers des conseils, certains des processus de fabrication sont nouveaux et/ou apparaissez dans un autre ordre. Un organigramme des processus est montré ci-dessous.

5,3 circuits flexibles multicouche et circuits de Rigide-câble

Pour un certain nombre de raisons, on ne lui recommande pas de combiner trop de circuits flexibles dans un circuit flexible multicouche.

Matériaux et épaisseurs

Il est dans pratique commune d'employer les matériaux énumérés ci-dessous.

Substrats diélectriques

polyimide de 50 µm (2 mil) en raison de sa manipulation de forte stabilité et plus facile comparée au polyimide de 25 µm (1 mil).

Aluminium de cuivre

aluminium de cuivre de 35 µm (1 once.), si cette épaisseur est compatible avec les conditions de transport actuelles du circuit de finition.

Coverlay

polyimide de 25 µm (1 mil) pour un aluminium de cuivre épais de 35 µm (1,4 mil), puisqu'il assure une meilleure encapsulation des conducteurs qu'un polyimide de 50 µm (2 mil). adhésif acrylique de 25 µm (1 mil) pour réaliser une bonne encapsulation et une stratification de débit faible. Trop d'adhésif acrylique mène aux problèmes de fiabilité, par exemple fissures de baril, fissures d'aluminium, et etchback trop profond.

Couches externes

Des couches externes ne devraient pas n'être équipées d'aucun circuit (conducteurs) du côté de collage en raison du risque d'occlusion d'air à l'interface.

Pour le µm flexible multicouche des circuits 50 (2 mil), le polyimide est employé pour des couches externes, tandis que pour les circuits câble-rigides des matériaux rigides sont employés, fréquemment FR-4 en verre époxy ou le polyimide a renforcé avec le tissu en verre.

Dans certains cas, les composés de polyimide (films habillés de cuivre de polyimide avec l'adhésif du côté de collage) sont employés dans des circuits câble-rigides épais, parce que l'épaisseur globale rend le circuit suffisamment rigide pour porter les composants.

Matériaux de liaison

À l'aide des circuits flexibles coverlayed en tant que couches intérieures, les circuits et les pièces rigides sont collés ensemble au moyen d'adhésifs de feuille.

Un diagramme simplifié de procédé d'écoulement est montré ci-dessous.
