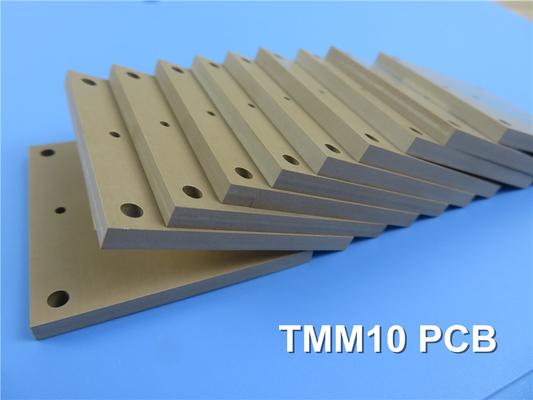

Dans cet article, je parlerai du PCB TMM10, qui est un type de matériau micro-ondes thermodurcissable.Le circuit imprimé Rogers TMM10 est un matériau composite composé de céramique et de polymère thermodurcissable conçu pour une fiabilité élevée des trous PTH dans les applications de ligne à ruban et de micro-ruban.Il combine les avantages des substrats à base de PTFE et de céramique, mais n'est pas limité par les mêmes propriétés mécaniques et techniques de production.
Selon la fiche technique TMM10, ce matériau a une constante diélectrique élevée avec une valeur Dk de processus de 9,2, ce qui le rend adapté aux appareils nécessitant un petit volume, tels que les filtres et les coupleurs.Le facteur de dissipation est très faible à 0,0022 à 10 GHz.Le coefficient thermique de la constante diélectrique (TCDk) est également souhaitable, car il est inférieur à |50|ppm/°C.Cela le rend idéal pour une utilisation dans les applications qui nécessitent que les cartes soient montées dans des environnements à température très variable, tels que l'électronique automobile ou les stations de base 5G.
Le TMM10 a une bonne résistivité volumique et superficielle et est capable de résister à une température de décomposition (Td) allant jusqu'à 425 ℃ (déterminée par analyse thermogravimétrique - TGA), qui est une température sûre lors de l'assemblage du PCB.Son coefficient de dilatation thermique est similaire à celui du cuivre, ce qui garantit que ses propriétés mécaniques résistent au fluage et au fluage à froid.TMM10 est aussi une sorte de carte de gestion thermique, avec une conductivité thermique de 0,76 W/m/K.
La résistance au pelage du cuivre après contrainte thermique est de 5,0 livres/pouce (0,9 N/mm).La résistance à la flexion dans le sens machine et dans le sens travers est de 13,62 Kpsi et le module de flexion est de 1,79 Mpsi.L'absorption d'humidité pour un matériau de 1,27 mm est de 0,09 % et de 0,2 % pour une épaisseur de 3,18 mm.La gravité spécifique est de 2,77 et la capacité thermique spécifique est de 0,74 J/g/K.Le TMM10 est compatible avec les procédés sans plomb.
Les PCB TMM10 sont disponibles dans une variété d'épaisseurs, y compris 20 mils, 30 mils, 50 mils et 60 mils.Des épaisseurs plus élevées, telles que 200 mils, 300 mils et 500 mils, sont également disponibles.La taille maximale du circuit imprimé sur les matériaux haute fréquence est de 400 mm sur 500 mm, et les circuits imprimés TMM10 peuvent être transformés en conceptions monocouche, double couche, multicouche et hybride.Des masques de soudure de différentes couleurs sont disponibles en interne, et une gamme de revêtements de protection, y compris l'or par immersion, HASL, l'argent par immersion et l'étain par immersion, ainsi que l'OSP, l'ENEPIG et l'or pur, peuvent être utilisés pour protéger les pastilles SMD .
Les matériaux TMM10 sont résistants aux produits chimiques de traitement, ce qui réduit les dommages pendant le processus de fabrication du circuit.Ils ne nécessitent pas de traitement au naphtanate de sodium avant le placage autocatalytique, et la résine thermodurcissable permet une liaison par fil fiable.Les applications des PCB TMM10 incluent les amplificateurs de puissance et les combineurs, les filtres et les coupleurs, les systèmes de communication par satellite, les antennes des systèmes de positionnement global et les antennes patch.
