| Surligner: | PCB à haute fréquence GPS,0PCB en or à immersion de 0,8 mm |
||
|---|---|---|---|
Présentation de notre PCB RF-60TC, une solution de pointe pour répondre aux exigences des applications haute fréquence.ce PCB est parfait pour un large éventail d'applications, des amplificateurs à haute puissance aux systèmes satellites.
Le PCB RF-60TC est construit à partir de composites céramiques PTFE renforcés de verre, offrant des caractéristiques supérieures qui garantissent un fonctionnement fiable et efficace.15 à 10 GHz et facteur de dissipation de 0Le coefficient thermique de Dk est de -3.58 ppm/°C à -50°C à 150°C permet une performance stable à différentes températures.
L'un des avantages les plus remarquables du PCB RF-60TC est son tangent de perte amélioré, ce qui améliore la transmission du signal et réduit les interférences.la conductivité thermique élevée assure une dissipation de chaleur efficace, permettant au PCB de résister à des conditions de fonctionnement difficiles.La stabilité dimensionnelle améliorée et le faible coefficient d'expansion thermique (CTE) de 40 ppm/°C sur l'axe Z offrent fiabilité et résistance aux contraintes mécaniques.
Le PCB RF-60TC démontre une excellente adhérence au métal, fournissant une connexion robuste et fiable.Sa DK stable sur la fréquence et la température assure une performance constante dans différents environnementsEn outre, le PCB présente une faible absorption de l'humidité, ce qui améliore sa durabilité et sa longévité.

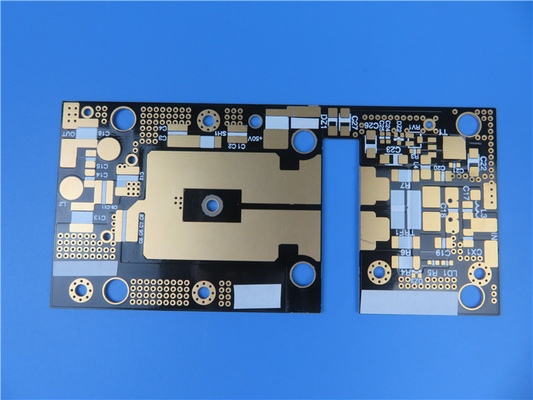

L'empilement du PCB RF-60TC présente une conception rigide à deux couches, composée de couches de cuivre d'une épaisseur de 35 μm et d'un RF-60TC Taconic Core de 0,762 mm (30 mil).d'une épaisseur de plaque finie de 0.8 mm et une couche extérieure de cuivre de 1 oz (1,4 mil), ce PCB trouve l'équilibre parfait entre durabilité et flexibilité.L'épaisseur de 20 μm par revêtement et la finition de la surface en or par immersion améliorent encore la fiabilité et la conductivité du PCB.
Mesurant 43,88 mm x 33,19 mm, le PCB RF-60TC offre un facteur de forme compact tout en conservant des dimensions précises avec une tolérance de +/- 0,15 mm.La trace/l'espace minimum est de 6/7 mils et la taille minimale du trou est de 0L'absence de voies aveugles simplifie le processus de fabrication, permettant une intégration transparente dans vos projets.
Pour garantir les normes de qualité les plus élevées, chaque PCB RF-60TC est soumis à un test électrique à 100% avant expédition.
Avec 25 composants, 68 plaquettes (dont 47 plaquettes traversantes et 21 plaquettes SMT supérieures), 42 voies et 4 filets, le PCB RF-60TC offre une polyvalence et une compatibilité avec un large éventail de systèmes électroniques.
Les performances exceptionnelles du PCB RF-60TC en font un choix idéal pour diverses applications, y compris les amplificateurs de haute puissance, les antennes miniaturisées, le GPS, les lecteurs de patch et RFID, les filtres, les couples,les diviseursSa disponibilité mondiale assure un accès facile à cette solution de PCB de haute qualité.
Pour toute question technique ou toute autre information, veuillez contacter Ivy à l'adresse sales10@bichengpcb.com. Nous sommes là pour vous aider à donner vie à vos projets avec notre PCB RF-60TC de pointe.
| Dk @ 10 GHz | IPC-650 2.5.5.5.1 (modifié) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 2.5.5.5.1 (modifié) | 0.002 | 0.002 | ||
| TcK | en ppm/°C | - Il y en a trois.581 | en ppm/°C | - Il y en a trois.581 | |
| Décomposition diélectrique | IPC-650 2.5.6 | KV | 55 | KV | 55 |
| Résistance diélectrique | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
| Résistance à l'arc | IPC-650 2.5.1 | Deux secondes | > 180 | Deux secondes | > 180 |
| Absorption de l'humidité | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Résistance à la flexion (MD) | IPC-650 2.4.4 | PSI | 10,000 | N/mm2 | 69 |
| Résistance à la flexion (CD) | IPC-650 2.4.4 | PSI | 9,000 | N/mm2 | 62 |
| Résistance à la traction (MD) | IPC-650 2.4.19 | PSI | 9,000 | N/mm2 | 62 |
| Résistance à la traction (CD) | IPC-650 2.4.19 | PSI | 7,000 | N/mm2 | 48 |
| Module du jeune (MD) | ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 | KPSI | 721 | N/mm2 | 4971 |
| Ratio de poisson (MD) | ASTM D 3039/IPC-TM-650 2. le produit est soumis à un contrôle de qualité.4.19 | 0.155 | 0.155 | ||
| Résistance à l' écaillage | IPC-650 2.4.8 | Poids en pouces | 8 | N/mm | 1.43 |
| Conductivité thermique (non couverte) | IPC-650 2.4.50 | R/M*K | 0.9 | R/M*K | 0.9 |
| Conductivité thermique (CH) | IPC-650 2.4.50 | R/M*K | 1 | R/M*K | 1 |
| Conductivité thermique (C1/C1) | IPC-650 2.4.50 | R/M*K | 1.05 | R/M*K | 1.05 |
| Stabilité dimensionnelle (MD) | IPC-650 2.4.39 Partie 5.4 (après cuisson) | Mils/in | 0.01 | mm/M | 0.01 |
| Stabilité dimensionnelle (CD) | IPC-650 2.4.39 Partie 5.4 (après cuisson) | Mils/in | 0.69 | mm/M | 0.69 |
| Stabilité dimensionnelle (MD) | IPC-650 2.4.39 Sec. 5.5 (Tensions thermiques) | Mils/in | 0.06 | mm/M | 0.06 |
| Stabilité dimensionnelle (CD) | IPC-650 2.4.39 Sec. 5.5 (Tensions thermiques) | Mils/in | 0.8 | mm/M | 0.8 |
| Résistance de surface | IPC-650 2.5.17.1 (après humidité) | Je vous en prie. | 1.0 x 108 | Je vous en prie. | 1.0 x 108 |
| Résistance au volume | IPC-650 2.5.17.1 (après humidité) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
| Le CTE (axe X, Y) | IPC-650 2.4.41 (RT- 150 °C) | en ppm/°C | 9.9 | en ppm/°C | 9.9 |
| Le CTE (axe Z) | IPC-650 2.4.41 (RT- 150 °C) | en ppm/°C | 40 | en ppm/°C | 40 |
| Densité (gravité spécifique) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| Température spécifique | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% de perte de poids) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5% de perte de poids) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| Indice de flammabilité | Les produits | V-0 | V-0 |
RF-60TC PCB: libérer la puissance des applications à haute fréquence
Introduction:
Dans le paysage technologique en constante évolution, les applications haute fréquence exigent des solutions de pointe offrant des performances et une fiabilité exceptionnelles.Le PCB RF-60TC est destiné à transformer notre approche de l'électronique haute fréquence.
Des performances et une fiabilité inégalées:
Le PCB RF-60TC se distingue sur le marché par ses performances et sa fiabilité inégalées.Ce PCB offre une intégrité de signal exceptionnelle et minimise les pertes.Sa constante diélectrique (Dk) de 6,15 à 10 GHz et son faible facteur de dissipation (Df) de 0,002 assurent une transmission de signal précise et efficace.le PCB RF-60TC présente une stabilité dimensionnelle et une résistance mécanique remarquables, ce qui en fait un choix fiable pour les applications critiques.
| Matériau du PCB: | à base de PTFE, en fibre de verre remplie de céramique |
| Nom: | RF-60TC |
| Constante diélectrique: | 6.15 |
| Nombre de couches: | Double couche, multicouche, PCB hybride |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'argent à immersion, l'étain à immersion, l'OSP, etc. |
Caractéristiques de pointe pour les applications à haute fréquence:
Le PCB RF-60TC intègre des caractéristiques de pointe qui le rendent idéal pour les applications à haute fréquence.réduire les interférences et permettre une transmission précise des données. La haute conductivité thermique du PCB assure une dissipation thermique efficace, lui permettant de résister aux conditions de fonctionnement exigeantes des systèmes à haute puissance.le PCB RF-60TC démontre une excellente adhérence au métal, fournissant une connexion robuste et fiable.
La science derrière RF-60TC: propriétés et spécifications:
Pour mieux comprendre le PCB RF-60TC, plongeons dans ses propriétés et spécifications.le PCB RF-60TC maintient des performances stables sur différentes fréquencesSon facteur de dissipation de 0,002 garantit une perte de signal minimale, ce qui se traduit par une performance optimale.581 ppm/°C assure des performances constantes sur une large plage de températures.
Amélioration de l'intégrité du signal avec une tangente à faible perte:
L'intégrité du signal est cruciale dans les applications à haute fréquence, et le PCB RF-60TC excelle à cet égard.permettant une transmission de données précise et fiableCette fonctionnalité est particulièrement bénéfique dans des applications telles que les amplificateurs de haute puissance, les antennes miniaturisées, les systèmes GPS et les lecteurs de patch et RFID.
Gestion thermique optimale pour les environnements exigeants:
Les applications à haute fréquence génèrent souvent une chaleur importante, ce qui rend la gestion thermique critique.prévenir la surchauffe et maintenir des performances optimalesCette caractéristique est inestimable dans les applications où la stabilité thermique est essentielle, telles que les systèmes satellites et les amplificateurs à haute puissance.
Durable et résistant: Stabilité et résistance mécanique:
Le PCB RF-60TC est conçu pour résister à des conditions difficiles.Sa stabilité dimensionnelle exceptionnelle et son faible coefficient d'expansion thermique (CTE) de 40 ppm/°C sur l'axe Z assurent une performance fiable à des températures et à des contraintes mécaniques variablesAvec une résistance à la flexion et à la traction de 10 000 psi et 9 000 psi respectivement, le PCB RF-60TC offre une résistance mécanique remarquable, ce qui le rend résistant à la flexion et à l'étirement.Ces propriétés en font un choix idéal pour les applications où la stabilité et la durabilité sont primordiales.
Applications et industries pour les PCB RF-60TC:
Le PCB RF-60TC trouve une large utilisation dans les applications à haute fréquence dans diverses industries.Il permet le développement de systèmes de transmission de données à grande vitesse et d'infrastructures 5GDans les applications aérospatiales, le PCB RF-60TC assure des systèmes de communication et de navigation fiables.et systèmes d'assistance au conducteur avancésEn outre, le PCB RF-60TC trouve des applications dans les dispositifs médicaux, l'automatisation industrielle et l'équipement militaire, entre autres.
Conclusion: Élever vos projets avec RF-60TC:
Le PCB RF-60TC établit une nouvelle norme pour les applications haute fréquence avec ses performances exceptionnelles, sa fiabilité et ses fonctionnalités avancées.automobile, ou tout autre projet de haute fréquence, le PCB RF-60TC offre une intégrité du signal inégalée, une gestion thermique et une résistance mécanique.vous investissez dans une solution fiable et polyvalente qui élèvera vos projets à de nouveaux sommets de succès.
