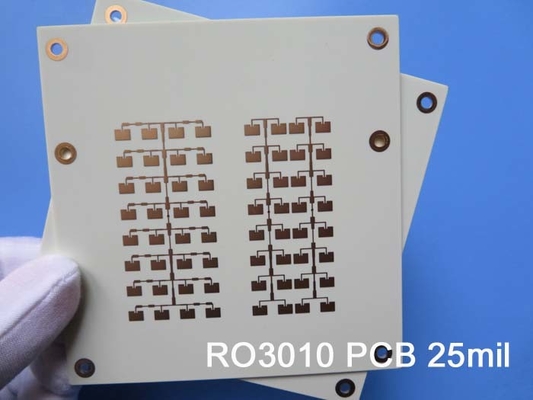

5mil RO3010 Mini PCB rigide 2L carte de circuit imprimé en cuivre nu

Nous présentons notre PCB rigide à deux couches, utilisant des composites PTFE remplis de céramique RO3010 de Rogers comme substrat.Ce PCB est conçu pour fournir des performances et une fiabilité élevées pour une variété d'applicationsAvec une constante diélectrique de 10,2+/- 0,30 à 10 GHz/23°C et un facteur de dissipation de 0,0022 à la même fréquence et à la même température, une transmission précise du signal est assurée.Le PCB fonctionne dans une plage de température comprise entre -40°C et +85°C, ce qui le rend adapté à divers environnements.

Le substrat RO3010 de Rogers offre d'excellentes propriétés thermiques, avec un faible coefficient d'expansion thermique (CTE) de 13 ppm/°C (axe X), 11 ppm/°C (axe Y) et 16 ppm/°C (axe Z) de -55 à 288°C.Ce matériau offre une stabilité dimensionnelle et est bien adapté aux conceptions de panneaux multicouchesEn outre, il présente une conductivité thermique élevée de 0,95 W/mK, assurant une dissipation de chaleur efficace.05% et peut résister à des températures supérieures à 500°C (Td> 500°C).

Ce PCB à 2 couches est constitué d'une pile composée de couche de cuivre 1 d'une épaisseur de 35 μm, d'un substrat Rogers RO3010 de 5 mil (0,127 mm) et d'une couche de cuivre 2 d'une épaisseur de 35 μm.Les dimensions de la planche sont de 8 mm x 8 mmIl supporte une trace/espace minimale de 7/7 mils et une taille de trou minimale de 0,20 mm. L'épaisseur du panneau fini est de 0,2 mm,et les couches extérieures ont un poids de cuivre de 1 oz (1L'épaisseur du revêtement est de 20 μm.

Pour assurer une production de haute qualité, ce PCB respecte les normes IPC-Classe 2. Chaque PCB subit un test électrique méticuleux à 100% avant expédition, garantissant fiabilité et performances.Les illustrations fournies sont au format Gerber RS-274-X.

Avec un composant et trois plaquettes, dont deux plaquettes à travers le trou et une plaquette SMT supérieure, ce PCB convient à diverses applications telles que le radar automobile, les antennes GPS,systèmes de télécommunications cellulairesSon prix économique du stratifié le rend idéal pour les processus de fabrication en série.

Notre PCB est disponible dans le monde entier, et pour toute demande technique, veuillez contacter notre équipe de vente à sales10@bichengpcb.com.

Choisissez notre PCB rigide à deux couches à base de Rogers RO3010 pour votre prochain projet et expérimentez les performances et la fiabilité qu'il offre dans une gamme d'applications.

RO3010 est un matériau stratifié à haute fréquence offert par Rogers Corporation qui est largement utilisé dans la fabrication de circuits imprimés (PCB).:

Composition:RO3010 est un matériau composite en PTFE (polytétrafluoroéthylène) rempli de céramique.

Conductivité thermique:RO3010 a une conductivité thermique de 1,44 W/m/K à 50°C. Cette conductivité thermique élevée permet une dissipation thermique efficace,réduire les températures de fonctionnement des applications à haute puissance et améliorer la fiabilité globale.

Absorption de l'humidité:RO3010 a un faible taux d'absorption de l'humidité d'environ 0,04%.prévention de la dégradation des performances dans des environnements humides.

Coefficient de dilatation thermique (CTE):RO3010 présente un CTE de 24 ppm/°C sur l'axe X et 24 ppm/°C sur l'axe Y. Ces valeurs représentent la façon dont le matériau se dilate ou se contracte avec les changements de température le long des différents axes.Le CTE équilibré aide à minimiser le risque de contrainte mécanique et assure la stabilité dimensionnelle dans les conceptions de PCB.

Résistance à la flamme:RO3010 est classé UL 94V-0 flamme, ce qui indique son excellente résistance à la flamme.

RO3010 est couramment utilisé dans les applications à haute fréquence où des performances électriques strictes, une gestion thermique et une fiabilité sont essentielles.y compris les amplificateurs de stations de base, amplificateurs de puissance, filtres, couples et autres circuits RF/micro-ondes.
