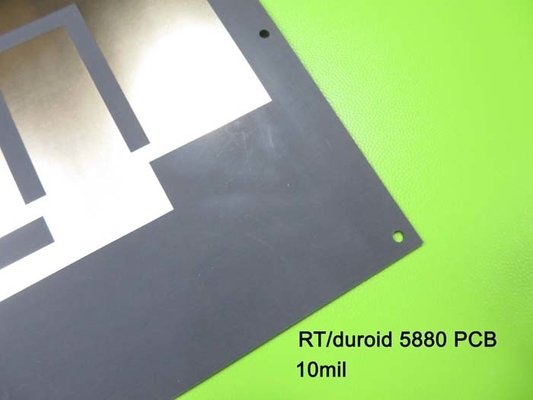

0.3 mm RT Duroïde 5880 PCB Immersion Or IPC classe 2 Norme

Ce produit de haute qualité est conçu pour répondre aux exigences de diverses applications, offrant des performances et une fiabilité exceptionnelles.

Les substrats de PCB sont construits à l'aide de Rogers RT/duroid 5880, un matériau composite PTFE renforcé de microfibre de verre.il assure une excellente performance électriqueLe faible facteur de dissipation de 0,0009 à la même fréquence et à la même température minimise les pertes électriques.fournissant une stabilité même dans des environnements à haute températureEn outre, son taux d'absorption de l'humidité de 0,02% permet une performance fiable dans des conditions d'humidité élevée.Le PCB fonctionne dans une plage de température comprise entre -40°C et +85°C.

Notre PCB offre plusieurs avantages: il offre la perte électrique la plus faible par rapport aux autres matériaux PTFE renforcés. Il peut être facilement coupé, façonné et usiné pour répondre à des exigences spécifiques.Le matériau est résistant aux solvants et aux réactifs utilisés pour la gravure ou le placage des bords et des trousIl est idéal pour des applications dans des environnements à haute humidité. En outre, ce matériau a une expérience bien établie en matière de fiabilité.Il maintient des propriétés électriques uniformes sur une large gamme de fréquences.

L'empilement de ce PCB se compose d'une construction rigide à 2 couches. Il comporte une couche de cuivre_1 d'une épaisseur de 35 μm suivie d'un Rogers Core RT/duroïde 5880 d'une épaisseur de 0,254 mm (10 mil),et enfin, une couche de cuivre de 35 μm.

Les détails de construction du PCB sont les suivants: Les dimensions du panneau sont de 139,61 mm x 37,96 mm (1 PCS), avec une tolérance de +/- 0,15 mm.Il a une trace minimale/espace de 5/4 mils et une taille minimale de trou de 0L'épaisseur de la carte finie est de 0,3 mm, ce qui permet de trouver un équilibre entre durabilité et légèreté.Les couches extérieures ont un poids de cuivre fini de 1 oz (1L'épaisseur du revêtement par voie électrique est de 20 μm, ce qui assure des connexions robustes.Le PCB n'a ni couches supérieures ni inférieures de sérigraphie ni de masque de soudureAvant expédition, chaque PCB subit un test électrique complet à 100% pour s'assurer de sa fiabilité et du respect des normes de qualité.

Les statistiques du PCB démontrent sa polyvalence. Il comprend un total de 9 composants et 16 plaquettes, avec 16 plaquettes de technologie de montage de surface supérieure (SMT) et pas de plaquettes à trous ou de plaquettes SMT inférieures.Il n'y a pas de voies.L'œuvre d'art est fournie au format Gerber RS-274-X, compatible avec les procédés de fabrication standard.

Nos circuits imprimés sont conformes à la norme IPC-Classe 2, ce qui garantit des performances et une durabilité constantes.Ses performances exceptionnelles le rendent adapté à diverses applications, y compris les antennes à large bande des compagnies aériennes commerciales, les circuits à micro bande et à bande, les applications d'ondes millimétriques, les systèmes de radar, les systèmes de guidage et les antennes radio numériques point à point.
