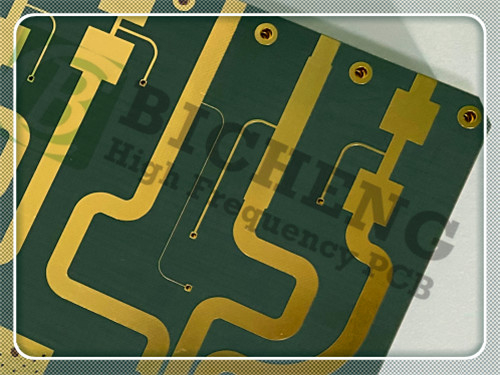

20mil TLY-5 PCB circuits à deux couches avec or immersion

Dans le paysage technologique en évolution rapide, la demande de circuits imprimés haute performance (PCB) ne cesse d'augmenter.Le PCB rigide à double couche TLY-5 a été introduit comme solution de pointe, spécialement conçu pour répondre aux exigences rigoureuses des applications de radar automobile et de télécommunications.et applications du PCB TLY-5, fournissant des informations précieuses pour les ingénieurs, les fabricants et les décideurs.

Introduction au TLY-5
Le stratifié TLY-5 est fabriqué à partir de fibres de verre tissées légères, ce qui améliore considérablement sa stabilité dimensionnelle par rapport aux composites PTFE renforcés de fibres hachées traditionnelles.Cette structure tissée fournit un stratifié mécaniquement stableAvec un faible facteur de dissipation, le TLY-5 est particulièrement adapté aux applications radar automobile conçues pour fonctionner à 77 GHz,ainsi que pour diverses antennes en fréquences d'ondes millimétriques.

Principales caractéristiques
Le PCB TLY-5 possède plusieurs caractéristiques avancées qui le distinguent du marché:

Constante diélectrique: le stratifié présente une constante diélectrique de 2,2 avec une tolérance serrée de 0,02 à 10 GHz / 23 °C.Cette cohérence assure une intégrité fiable du signal dans une gamme d'applications.


Tangente de perte: une tangente de perte exceptionnellement faible de 0,0009 à 10 GHz minimise la perte d'énergie, améliorant ainsi l'efficacité globale des opérations à haute fréquence.


Densité: avec une densité spécifique de 2,19 g/cm3, le matériau combine des propriétés légères avec une résistance mécanique robuste.


Absorption de l'humidité: le taux d'absorption de l'humidité est limité à seulement 0,02%, ce qui assure la stabilité et la fiabilité dans des conditions environnementales variables.


Coefficient d'expansion thermique (CTE): les valeurs de CTE de 26 ppm/°C sur l'axe X, 15 ppm/°C sur l'axe Y et 217 ppm/°C sur l'axe Z contribuent à la stabilité thermique du PCB.

Les avantages
Le PCB TLY-5 offre une multitude d'avantages, ce qui en fait un excellent choix pour diverses applications:

Stabilité dimensionnelle: la structure en fibre de verre tissée permet une meilleure stabilité mécanique, garantissant que le PCB conserve ses dimensions dans différentes conditions.


Facteur de dissipation le plus bas: Cette caractéristique améliore l'efficacité de transmission du signal, ce qui le rend idéal pour les applications à haute fréquence.


Faible absorption d'humidité: l'absorption minimale d'humidité améliore la durabilité et les performances du PCB dans des environnements humides.


Résistance élevée à la peau de cuivre: cette caractéristique assure des interconnexions solides, contribuant à la fiabilité et à la longévité du PCB.


Constante diélectrique uniforme: Les propriétés diélectriques cohérentes conduisent à des performances fiables sur une large plage de fréquences, essentielles pour les applications de précision.

Construction et spécifications des PCB
Ce PCB rigide à deux couches est construit avec une attention méticuleuse aux détails:

Stackup: Le PCB est composé de deux couches de cuivre (35 μm chacune) entourant un noyau de TLY-5 de 0,508 mm (20 mil).


Dimensions du panneau: les dimensions sont fixées à 175 mm x 170 mm, avec une tolérance de ± 0,15 mm, permettant une intégration précise dans divers modèles.


Trace/Espace minimum: les spécifications permettent une trace et un espace minimaux de 9/12 mils, pour accueillir des circuits de haute densité.


Taille minimale du trou: une taille minimale de trou de 0,3 mm prend en charge une variété de types de composants et facilite des options de conception polyvalentes.


Épaisseur finie: L'épaisseur de la planche finie est enregistrée à 0,6 mm, avec un poids de cuivre extérieur de 1 oz (1,4 mil).


Finition de surface: L'or immersion est appliqué pour assurer une excellente conductivité électrique et une protection contre les facteurs environnementaux.


Masque à soie et masque de soudure: aucun masque à soie ou masque de soudure n'est appliqué, ce qui fournit une surface propre et sans obstruction pour l'assemblage.


Tests: Un processus de test électrique rigoureux à 100% est utilisé avant l'expédition, garantissant que chaque carte répond à des critères de performance stricts.

Assurance qualité
Le PCB TLY-5 est conforme aux normes IPC de classe 2, ce qui garantit des performances et une fiabilité de haute qualité.Cet engagement envers le contrôle de la qualité minimise le risque de défaillances sur le terrain et augmente la satisfaction des clients.

Applications typiques
La polyvalence du PCB TLY-5 le rend adapté à un large éventail d'applications, notamment:

Radar automobile: idéal pour les systèmes d'assistance au conducteur (ADAS) avancés et autres technologies de sécurité des véhicules nécessitant des performances fiables à haute fréquence.


Communications par satellite/cellulaire: Prend efficacement en charge les systèmes de communication à haute fréquence, assurant des connexions stables et une transmission de données.


Amplificateurs de puissance: améliore les performances dans les applications RF, fournissant la fiabilité nécessaire pour les systèmes critiques.
LNB, LNA, LNC: efficace pour les applications à faible bruit dans les communications par satellite, contribuant à améliorer la qualité du signal.


Aérospatiale: répond à des normes rigoureuses en matière de fiabilité et de performances dans les applications aérospatiales exigeantes.
Applications en bande Ka, E et W: Prend en charge les technologies de pointe dans les systèmes de télécommunications et de radar.

Conclusion
Le PCB rigide à deux couches TLY-5 représente une avancée significative dans la technologie des PCB, combinant des caractéristiques de haute performance avec une fiabilité et une rentabilité éprouvées.Ses propriétés électriques robustes, une excellente stabilité dimensionnelle et une compatibilité avec les processus de fabrication standard en font un choix idéal pour les applications électroniques modernes.La demande de solutions innovantes ne cesse de croître, le PCB TLY-5 se démarque comme une option fiable qui répond aux défis des conceptions sophistiquées d'aujourd'hui.L'investissement dans ce PCB améliore non seulement les performances, mais assure également la satisfaction à long terme des ingénieurs et de leurs projets..
