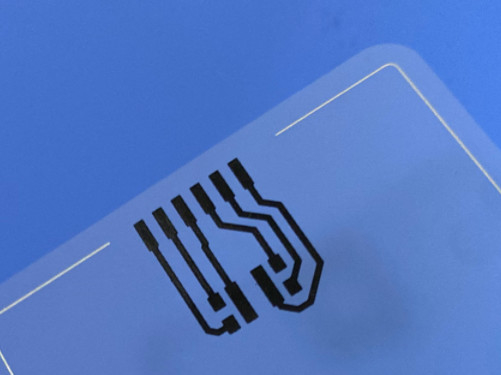

PCB flexible PET transparent FPC 4mil 1 couche d'immersion en argent

Nous sommes heureux d'introduire un PCB flexible basé sur le matériau flexible transparent SF490 PET de Shengyi Technology, conçu pour répondre aux demandes croissantes de l'électronique moderne.Combiner une transparence élevée, une flexibilité exceptionnelle et des performances fiables, ce PCB flexible à une couche est fabriqué à l'aide de FCCL transparent à base de film PET sans halogène (SF490).C'est un choix idéal pour des applications telles que les écrans flexibles, des panneaux tactiles, des appareils portables et des appareils électroniques intelligents, offrant un mélange parfait d'esthétique et de fonctionnalité.

Une transparence inégalée pour les conceptions de pointe

Ce PCB transparent et flexible est doté d'une pellicule PET de qualité optique avec une transmittance lumineuse supérieure à 90%, ce qui permet des circuits presque invisibles.Cela le rend parfait pour les applications haut de gamme comme les écrans transparents et les écrans incurvésLa haute planéité de la surface du matériau assure une finition impeccable et sans bulles, donnant aux produits finis un aspect élégant et professionnel.

Exceptionnelle souplesse pour les applications dynamiques

Conçu pour résister à une utilisation rigoureuse, ce PCB flexible offre une souplesse et une résistance à la flexion exceptionnelles.Avec une épaisseur de matériau de base personnalisable (75 - 188 μm) et une feuille de cuivre ultra-mince (1/2OZ - 1OZ), il prend en charge le pliage dynamique avec un rayon de pliage ≤1 mm et plus de 100 000 cycles de pliage.et autres appareils électroniques flexibles innovants.

Performance électrique fiable pour les applications à haute fréquence

Ce PCB offre des performances électriques stables, grâce à sa faible constante diélectrique (Dk) et à sa perte diélectrique (Df).pour la transmission de signaux à haute fréquence et à grande vitesseEn outre, la rugosité de surface contrôlée de la feuille de cuivre assure une impédance de ligne constante et une intégrité supérieure du signal.

Durabilité dans des environnements difficiles

Conçu pour fonctionner dans des conditions difficiles, ce PCB flexible fonctionne de manière fiable sur une large plage de températures (-40°C à +130°C).assurer une durabilité à long terme même dans des environnements complexesLe PCB est également compatible avec les procédés de soudure sans plomb et SMT, ce qui en fait un choix polyvalent pour diverses applications industrielles.

Éco-friendly et sécurité

Ce PCB est conforme aux normes environnementales internationales telles que RoHS et REACH, reflétant son engagement en faveur du développement durable.La certification UL et l'excellente résistance à la flamme (grade 94V-0) assurent la sécurité et la fiabilité des produits finis..

Spécifications techniques

- Le blocage des PCB:
- PCB flexibles à une couche
- Couche de carbone
- couche d'argent: 17 μm
- SF490: 0,127 mm (5 mil)

- Détails de la construction du FPC:
- Dimensions: 50 mm x 40 mm (± 0,15 mm)
- Trace minimale / espace: 10/10 millilitres
- Taille minimale du trou: 0,25 mm
- Épaisseur de la planche finie: 0,2 mm
- Finition de surface: trace d' argent + encre au carbone
- 100% testé électriquement

- Paramètres clés:
- Résistance à la pellicule (90°): ≥ 0,8 N/mm
- Transmittance de la lumière visible: ≥ 90%
- Stabilité dimensionnelle: ± 1%
- Résistance chimique: ≥ 90%
- Résistance au volume: ≥10^6 MΩ-cm
- Résistance de surface: ≥10^5 MΩ

Applications

Ce PCB flexible transparent en PET est conçu pour un large éventail d'applications innovantes, notamment:

- Grands écrans LED: circuits à haute transparence pour des visuels vibrants et transparents.


- Affichage flexible: écrans transparents et courbes pour les appareils électroniques modernes.


- Panneaux tactiles: interfaces hautes performances pour les appareils intelligents.


- Dispositifs portables: circuits durables et flexibles pour les moniteurs de fitness et les montres intelligentes.


- L'électronique intelligente: solutions avancées pour l'IdO et les appareils connectés.

Assurance qualité et disponibilité

Ce circuit imprimé est conforme à la norme de qualité IPC-Classe 2, assurant une fiabilité et des performances élevées.en la rendant accessible pour les projets mondiaux.
