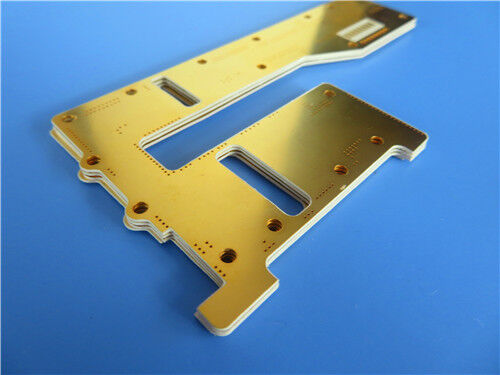

2-couche Rogers TMM13i PCB 0,6 mm épaisseur d'immersion Finition dorée

Ce circuit imprimé rigide Rogers TMM13i à 2 couches est un circuit imprimé RF et micro-ondes de haute qualité conçu pour les applications exigeantes à haute fréquence. Construit avec un matériau de substrat polymère thermodurcissable céramique isotrope Rogers TMM13i de première qualité, la carte présente une épaisseur finie standard de 0,6 mm et un poids de cuivre de couche externe de 1 oz (1,4 mils). Il adopte une finition de surface en or par immersion pour une conductivité électrique et une capacité anti-oxydation supérieures, avec une épaisseur de placage de via de 20 µm pour assurer une conduction de circuit cohérente et fiable. Équipé d'une largeur/espacement de piste minimum de 5/8 mils et d'une taille de trou minimum de 0,25 mm, le PCB utilise une structure sans via aveugle, associée à une sérigraphie blanche sur le dessus et une configuration sans masque de soudure double face. Fabriquée selon les critères IPC-Class-2 et basée sur les fichiers de fabrication Gerber RS-274-X, chaque carte subit un test électrique complet à 100 % avant l'expédition, avec une couverture d'approvisionnement mondiale pour un déploiement polyvalent de circuits à haute fréquence.

Spécification du PCB

Ce PCB haute fréquence adopte une structure rigide robuste à 2 couches sans vias aveugles, permettant une fabrication à haut rendement et stable ainsi qu'une intégrité de signal optimale pour les circuits micro-ondes. La structure de couche symétrique offre des performances électriques cohérentes et une atténuation minimale du signal haute fréquence.

Structure de la pile de PCB :

Statistiques du PCB

Ce PCB RF TMM13i haute performance présente une disposition de circuit bien optimisée pour la transmission de signaux haute fréquence. Il est livré avec une disposition précise des composants, une distribution des pastilles et un placement des vias pour prendre en charge les exigences d'assemblage de petite taille et de haute précision.

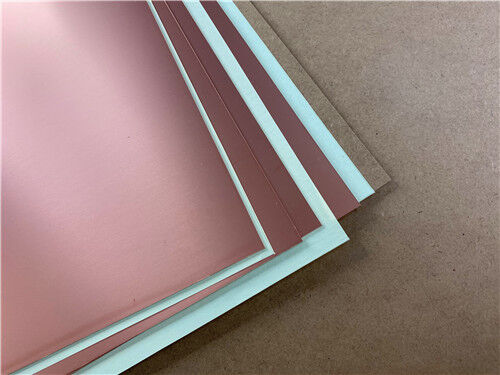

Rogers TMM13iIntroduction au substrat

Le Rogers TMM13i est un stratifié micro-ondes composite polymère thermodurcissable hydrocarboné rempli de céramique, spécialement conçu pour les applications de stripline et de microstrip à trous métallisés (PTH) haute fiabilité.

Il présente une constante diélectrique isotrope (Dk) avec un coefficient thermique de la constante diélectrique inférieur à 30 ppm/°C, garantissant une excellente stabilité électrique sur une large plage de températures. Le matériau présente un coefficient de dilatation thermique isotrope (CTE) qui correspond étroitement à celui du cuivre, améliorant considérablement la fiabilité des trous métallisés sous cyclage thermique. Le faible retrait de gravure permet un motif de circuit de haute précision. Sa conductivité thermique est environ deux fois supérieure à celle des stratifiés PTFE/céramique conventionnels, offrant une dissipation thermique supérieure.

Basé sur un système de résine thermodurcissable, le TMM13i ne ramollit pas lorsqu'il est chauffé, éliminant les préoccupations de décollement des pastilles ou de déformation du substrat pendant le soudage par fil. De plus, il ne nécessite aucun prétraitement au naphtalate de sodium avant la métallisation chimique et peut être traité à l'aide d'équipements de fabrication de PCB standard, combinant d'excellentes performances RF avec une facilité de fabrication.

Propriétés électriques et thermiques supérieures

Matériau TMM13iAvantages et bénéfices

Performances supérieures aux FR4 standard et aux PCB micro-ondes conventionnels, ce PCB TMM13i à 2 couches offre une stabilité mécanique et une compatibilité de fabrication exceptionnelles, ce qui le rend idéal pour les scénarios d'application haute fréquence et de haute précision.

Stabilité mécanique supérieure : résiste au fluage et au fluage à froid, maintenant des performances structurelles stables pendant le fonctionnement à long terme

Résistance chimique exceptionnelle : résiste aux produits chimiques et aux graveurs de traitement de PCB courants, réduisant les dommages au substrat et augmentant le rendement de fabrication

Flux de travail de placage optimisé : ne nécessite aucun prétraitement au naphtalate de sodium pour le placage chimique, raccourcissant les cycles de production et réduisant les coûts

Capacité de soudage par fil fiable : la construction en résine thermodurcissable empêche la déformation du substrat et le décollement des pastilles pour un conditionnement de précision

Assurance qualité complète : les tests électriques post-production à 100 % éliminent les défauts de circuit pour une fiabilité constante

Finition or par immersion haute performance : offre une soudabilité, une conductivité et une résistance à l'oxydation supérieures pour une durée de vie prolongée

Applications typiques

Grâce à sa perte de signal ultra-faible, sa stabilité diélectrique constante et sa résistance thermique fiable, les PCB haute fréquence Rogers TMM13i sont largement adoptés dans les domaines industriels RF et micro-ondes de haute précision :

• Instruments de test de puces de précision et testeurs industriels
• Polariseurs diélectriques micro-ondes et lentilles optiques
• Filtres RF, coupleurs de signaux et composants de diviseurs de puissance
• Modules de circuits RF et micro-ondes haute fréquence personnalisés
• Ensembles électroniques de communication et de radar de haute précision

Garantie de qualité et de service

Tous les PCB micro-ondes TMM13i sont fabriqués en stricte conformité avec les spécifications de qualité industrielle IPC-Class-2. Fabriqués sur la base des fichiers de fabrication standard Gerber RS-274-X, ces PCB offrent un motif de circuit précis et une cohérence dimensionnelle exceptionnelle pour des conceptions de circuits haute fréquence fiables. Chaque unité terminée subit une vérification complète des performances électriques avant l'expédition pour éliminer les défauts fonctionnels et garantir une qualité constante. Avec une accessibilité d'approvisionnement mondiale et un support technique professionnel, ces PCB RF haute performance fournissent des solutions fiables pour la fabrication industrielle et les applications de R&D haut de gamme sur les marchés mondiaux.
