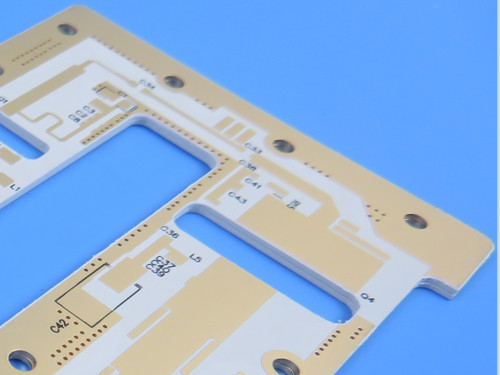

Dans le domaine de la technologie en constante évolution, le besoin de circuits imprimés haute performance (PCB) est plus critique que jamais.Fabriqué à partir de matériaux Rogers RO3035 de première qualité, est conçu pour répondre aux exigences rigoureuses des applications contemporaines, en particulier dans les secteurs à haute fréquence tels que la 5G et les technologies à ondes millimétriques.
Matériau inégalé: Rogers RO3035
Au cœur de ce PCB se trouve Rogers RO3035, un stratifié en céramique à base de PTFE réputé pour ses performances exceptionnelles dans les circuits à haute fréquence.qui est conçu pour fournir une constante diélectrique stable sur une plage de températuresUne telle stabilité est essentielle pour maintenir des performances optimales dans des environnements difficiles.
Spécifications détaillées
Voici les spécifications de notre PCB à deux couches:
- Matériau de base: Rogers RO3035
- Nombre de couches: 2
- Dimensions: 67,1 mm x 57,6 mm (2 types, 2 pièces)
- Trace minimale: 4/5 millilitres
- Taille minimale du trou: 0,2 mm
- Épaisseur de la planche finie: 0,2 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: or immersion
- Pas sur les deux côtés.
Aucun sur les deux côtés.
- Test électrique: testé à 100% avant expédition
Le dépôt de PCB
La configuration de la pile est la suivante:
- Couche de cuivre 1: 35 μm
- Rogers RO3035 Substrate: 5 mil (0,127 mm)
- Couche de cuivre 2: 35 μm
| Les biens immobiliers |
RO3035 |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
3.50 ± 0.05 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
3.6 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.0015 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 45 ans. |
Z |
en ppm/°C |
10 GHz -50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.11
0.11 |
X
Y |
mm/m |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume |
107 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
107 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
1025
1006 |
X
Y |
MPa |
23°C |
Pour l'aéronef |
| Absorption de l'humidité |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
|
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.5 |
|
R/M/K |
50°C |
Pour l'utilisation dans les machines à coudre |
Coefficient de dilatation thermique
(-55 à 288°C) |
17
17
24 |
X
Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Densité |
2.1 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
10.2 |
|
Je vous en prie. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Principales caractéristiques et avantages
Performance électrique supérieure
Le stratifié Rogers RO3035 offre une constante diélectrique de 3,5 ± 0,05 à 10 GHz, couplée à un faible facteur de dissipation de 0.0015Ces caractéristiques assurent une perte de signal minimale et une efficacité élevée, ce qui le rend adapté aux applications atteignant 30 à 40 GHz.
Propriétés mécaniques robustes
Grâce à son faible coefficient de dilatation thermique (CTE) qui correspond à celui du cuivre, ce matériau favorise des assemblages de surface fiables.Cette caractéristique est particulièrement bénéfique pour les applications sensibles aux fluctuations de température, assurant une excellente stabilité dimensionnelle.
Options de fabrication flexibles
Nos circuits imprimés sont conçus pour répondre à divers besoins de production, que vous ayez besoin de prototypes, de petits lots ou de fabrication à grande échelle.Nous offrons des prix de laminage rentables sans compromettre la qualitéCette flexibilité en fait le choix idéal pour les ingénieurs et les concepteurs de différents projets.
Applications polyvalentes
Ce PCB RO3035 à deux couches est adaptable à une multitude d'applications, notamment:
- Systèmes radar automobiles: amélioration de la sécurité et des capacités de navigation des véhicules modernes.
- Systèmes de positionnement mondial (GPS): fournissent des performances fiables de communication par satellite.
- Télécommunications cellulaires: amplificateurs de puissance et antennes pour une communication réseau efficace.
- Communications sans fil: antennes à patch qui permettent une connectivité transparente pour divers appareils.
- Lecteurs de compteurs à distance: simplification de la transmission précise des données dans la gestion des services publics.
Disponibilité et conformité à l'échelle mondiale
Ce PCB de haute performance est disponible pour l'expédition dans le monde entier et respecte les normes IPC-Classe-2.Cette certification garantit que notre produit répond aux exigences strictes de l'industrie en matière de qualité et de fiabilité, vous fournissant une solution de PCB supérieure.
Conclusion
En résumé, ce PCB à deux couches fabriqué à partir de Rogers RO3035 est conçu pour exceller dans les applications à haute fréquence, offrant des performances et une fiabilité exceptionnelles.options de fabrication souples, et des applications très variées, il est le choix privilégié des ingénieurs et des concepteurs.
Optez pour notre PCB RO3035 pour votre prochain projet et découvrez l'impact des matériaux de haute qualité et de l'ingénierie experte.Contactez-nous aujourd'hui et élevez vos conceptions électroniques à de nouveaux sommets!
