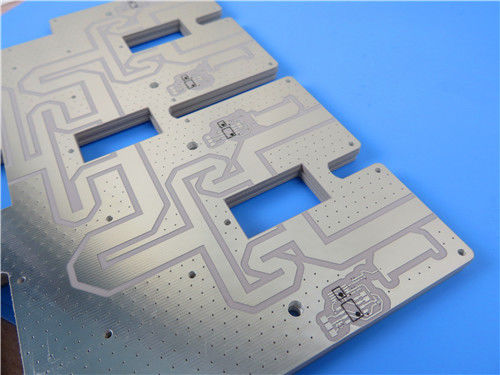

2-couche PCB RF-30 sur Rogers 40mil Laminates avec l'étain d'immersion de sérigraphie noire

Nous vous présentons notre PCB rigide à deux couches avec RF-30, un laminaire d'antenne à haute performance et peu coûteux conçu pour les micro-ondes et les applications de radiofréquence.Ce PCB combine une technologie de matériaux avancée avec une ingénierie précise pour répondre aux exigences des appareils électroniques modernes.

1Spécifications techniques

Construction de PCB

Ce circuit imprimé rigide à deux couches est conçu avec précision pour assurer des performances optimales pour diverses utilisations.

- Matériau de base: RF-30, réputé pour ses excellentes caractéristiques électriques.


- Nombre de couches: 2 couches, fournissant une base solide pour les conceptions de circuits.


- Taille du panneau: 151 mm x 82 mm (± 0,15 mm), adapté à diverses applications.


- Épaisseur de la planche finie: 1,1 mm, offrant une durabilité tout en conservant un profil compact.


- Poids de cuivre fini: 1 oz (1,4 mil), améliorant l'intégrité du signal.


- Trace/Espace minimum: 5/4 mils, permettant des mises en page à haute densité.


- Taille minimale du trou: 0,3 mm, pour accueillir divers composants.


- Via épaisseur de revêtement: 20 μm, assurant des connexions électriques fiables.


- Finition de surface: étain immergeant, offrant une excellente soudabilité et résistance à la corrosion.

Le dépôt de PCB

- Couche de cuivre 1: 35 μm
- RF-30 Core: 1,016 mm (40 mil), optimisé pour réduire le décalage de phase et améliorer la qualité du signal.
- Couche de cuivre 2: 35 μm

2Les avantages du matériau RF-30

Constant diélectrique élevée

Le RF-30 présente une constante diélectrique de 3,0 ± 0,05 à 1,9 GHz, ce qui le rend idéal pour les applications RF où la réduction de la taille est essentielle sans sacrifier les performances.Ceci est particulièrement avantageux pour les appareils compacts nécessitant un traitement efficace du signal.

Facteur de dissipation faible

Avec un facteur de dissipation de 0,0014 à 1,9 GHz, RF-30 minimise les pertes d'énergie, ce qui entraîne une efficacité de circuit améliorée.Cette caractéristique est essentielle pour maintenir l'intégrité du signal dans les environnements à haute fréquence.

Excellente stabilité dimensionnelle

Le renforcement en verre tissé dans RF-30 offre une stabilité exceptionnelle, garantissant que le PCB peut résister aux contraintes thermiques et mécaniques pendant l'assemblage et le fonctionnement.Cette stabilité est essentielle pour des performances constantes dans diverses conditions..

Propriétés thermiques et électriques supérieures

Le RF-30 possède une décomposition diélectrique de > 60 kV et une résistivité de volume de 1,26 x 10^9 Mohm-cm, ce qui le rend adapté aux applications de haute puissance.02% améliore la fiabilité dans les environnements humides.

3. Applications

Le PCB RF-30 est parfaitement adapté à une gamme d'applications, notamment:

- Antennes et sous-composants: essentiels pour permettre la communication sans fil dans de nombreux appareils.

- Composants passifs RF: tels que les filtres, les couples et les diviseurs de puissance, essentiels pour un traitement efficace du signal.

- Amplificateurs de puissance: supportant des circuits RF de haute performance qui nécessitent une gestion thermique robuste.

4Assurance qualité

Nous adhérons aux normes de fabrication IPC-Classe 2, assurant que tous nos PCB répondent à des critères de qualité rigoureux.assurer la fiabilité et les performances.

5. Disponibilité mondiale

Nous sommes heureux d'offrir nos PCB RF-30 dans le monde entier. Cette large accessibilité permet aux fabricants et développeurs de divers secteurs d'incorporer notre technologie avancée dans leurs projets.

Conclusion

En résumé, ce PCB utilisant du matériau RF-30 est une innovation significative dans le domaine des PCB.ce PCB se distingue comme le premier choix pour les conceptions électroniques modernes.

Pour les fabricants et les développeurs qui recherchent des solutions de haute performance à des prix compétitifs, notre PCB RF-30 offre un mélange exceptionnel de fiabilité, d'efficacité et de valeur.Contactez-nous dès aujourd'hui pour passer une commande!
