Comme la technologie continue d'évoluer rapidement, la demande de circuits imprimés haute performance (PCB) n'a jamais été aussi grande.construit à partir de matériaux Rogers RO3010, il illustre une conception de pointe et une fiabilité exceptionnelle, ce qui en fait un choix idéal pour diverses applications avancées.
Compréhension du matériau RO3010
Rogers RO3010 est un composite PTFE rempli de céramique qui offre une combinaison unique de constante diélectrique élevée et d'excellente stabilité.ce matériau est particulièrement adapté aux applications nécessitant une intégrité du signal précise sur une large gamme de fréquencesLe faible facteur de dissipation de 0,0022 à 10 GHz assure une perte de signal minimale, ce qui est crucial pour les applications à haute fréquence.
Les propriétés mécaniques du RO3010 sont également remarquables. Il présente un faible coefficient d'expansion thermique (CTE), qui est essentiel pour maintenir la stabilité dimensionnelle pendant le cycle thermique.Avec une TEC de 13 ppm/°C dans la direction X et de 11 ppm/°C dans la direction Y, le matériau correspond efficacement aux caractéristiques de dilatation du cuivre, réduisant ainsi le risque de délamination et assurant une fiabilité à long terme.
Détails de la construction

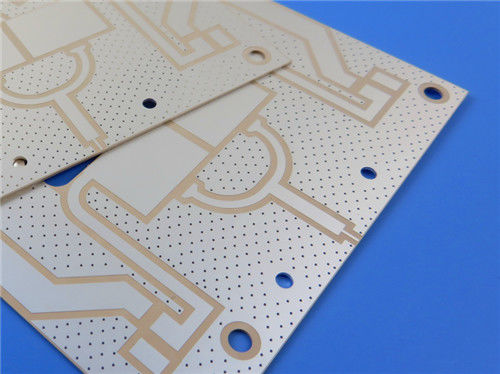

Ce PCB avec les spécifications suivantes:
- Matériau de base:
- Nombre de couches: 2
- Dimensions: 60,32 mm x 59,68 mm
- épaisseur de la planche finie: 0,6 mm
- Poids en cuivre: 1 oz (1,4 ml) sur les couches extérieures
- Trace minimale / espace: 5/6 millilitres
- Taille minimale du trou: 0,25 mm
- Finition de surface: l'immersion en argent
- écran de soie: écran de soie blanc
Le dépôt de PCB
Le stack-up est constitué de:
- Couche de cuivre 1: 35 μm
- Rogers RO3010 Substrate: 20 mil (0,508 mm)
- Couche de cuivre 2: 35 μm
- Test électrique à 100%: chaque planche est soumise à des tests électriques rigoureux avant expédition pour garantir sa fonctionnalité.
| RO3010 Valeur typique |
| Les biens immobiliers |
RO3010 |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
10.2 ± 0.05 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
11.2 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.0022 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 395 |
Z |
en ppm/°C |
10 GHz -50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.35
0.31 |
X
Y |
mm/m |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume |
105 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
105 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
1902
1934 |
X
Y |
MPa |
23°C |
Pour l'aéronef |
| Absorption de l'humidité |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
0.8 |
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.95 |
|
R/M/K |
50°C |
Pour l'utilisation dans les machines à coudre |
Coefficient de dilatation thermique
(-55 à 288°C) |
13
11
16 |
X
Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Densité |
2.8 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
9.4 |
|
Je vous en prie. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
Les bienfaits de notre PCB
Stabilité dimensionnelle exceptionnelle
Le matériau RO3010 offre une stabilité dimensionnelle exceptionnelle, grâce à son faible coefficient de dilatation thermique (CTE).Avec des valeurs de CTE de 13 ppm/°C dans la direction X et de 11 ppm/°C dans la direction Y, le PCB réduit efficacement le risque de délamination et assure une performance fiable, même dans des conditions de cycle thermique.
Hautes performances électriques
Rogers RO3010 est doté d'une constante diélectrique de 10,2 ± 0,30 à 10 GHz et d'un faible facteur de dissipation de 0.0022, assurant une perte de signal minimale et le maintien de l'intégrité du signal dans les applications à haute fréquence.et autres environnements électroniques exigeants.
Une solution rentable
Malgré ses caractéristiques de performance avancées, le prix des PCB reste compétitif.Cette option économique permet aux entreprises d'étendre efficacement leur production tout en maintenant des normes de qualité élevées.
Conformité et assurance qualité
Fabriqué selon les normes IPC-Classe 2, notre PCB répond à des exigences de qualité rigoureuses.s'assurer que chaque carte est fiable et prête à être utilisée dans des applications critiques.
Applications
Ce PCB avancé convient à une variété d'applications de haute performance, notamment:
- Systèmes radar automobiles: amélioration des performances de détection des obstacles et de navigation.
Une réception fiable du signal est essentielle pour un positionnement précis.
- Télécommunications cellulaires: les amplificateurs de puissance et les antennes bénéficient des caractéristiques de faible perte.
- Communications sans fil: antennes à patch conçues pour une connectivité robuste.
- Satellites de radiodiffusion directe: Performance optimale dans la transmission et la réception des signaux.
- Systèmes de lecture à distance des compteurs: transmission fiable et efficace des données.
- Les rétroviseurs électriques: assurer une distribution stable de l'énergie dans des systèmes complexes.
Conclusion
Notre nouveau PCB double face, utilisant le matériau RO3010 de Rogers, représente une avancée significative dans la technologie des PCB.et un large éventail d'applicationsEn choisissant notre PCB, les clients peuvent s'attendre à une qualité, une fiabilité et des performances inégalées dans leurs conceptions électroniques.
Pour plus d'informations ou pour passer une commande, veuillez contacter notre équipe commerciale.
