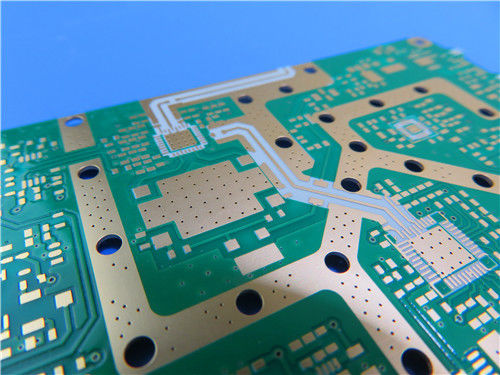

PCB à double face sur le matériau RO4350B 6.6mil avec or immersion

Dans le monde en évolution rapide de l'électronique, la demande de cartes de circuits imprimés (PCB) de haute performance ne cesse d'augmenter.est conçu pour répondre aux exigences strictes de diverses applications, notamment dans les secteurs des télécommunications, de l'automobile et des RF.

Compréhension du matériau RO4350B

Rogers RO4350B se distingue comme un laminat hydrocarburé/céramique renforcé de verre tissé de qualité supérieure, combinant habilement des performances électriques supérieures à la fabrication.Contrairement aux matériaux PTFE traditionnels, RO4350B simplifie le processus de production en éliminant le besoin de manipulation spécialisée ou de traitements de trous, tout en maintenant des paramètres de performance exceptionnels.

Caractéristiques principales
- constante diélectrique (Dk): maintenue à 3,48 ± 0,05 à 10 GHz, cette caractéristique assure une intégrité optimale du signal.


- Facteur de dissipation: avec une faible valeur de 0,0037 à 10 GHz, une perte de signal minimale est obtenue, ce qui le rend idéal pour les applications à haute fréquence.


- Stabilité thermique: le matériau possède une température de transition en verre (Tg) supérieure à 280 °C, ce qui assure sa fiabilité dans un large éventail de conditions de traitement.

Caractéristiques de la construction
Ce PCB est conçu selon les spécifications suivantes:


- Matériau de base: Rogers RO4350B, sélectionné pour sa fiabilité et sa performance supérieure.


- Compte de couches: configuration à double face qui accueille des circuits complexes.


- Dimensions: ses dimensions compactes de 40,8 mm x 51,6 mm, avec une tolérance de +/- 0,15 mm, le rendent adapté à diverses applications.


- Épaisseur finie: une épaisseur élégante de 0,29 mm accroît sa polyvalence.


- Poids en cuivre: 1 oz (1,4 ml) sur les couches extérieures assure une conductivité électrique efficace.


- Trace minimale/Espace: Les mises en page fines sont prises en charge avec un minimum de 4/4 mils.


- Taille minimale des trous: une taille de trous polyvalente de 0,2 mm est incorporée pour différents emplacements de composants.


- Finition de surface: l'or immersion offre une excellente soudabilité et protège contre la corrosion.


- Silkscreen: un silkscreen blanc au sommet facilite l'identification des composants.


- Masque de soudure: le masque de soudure vert au sommet améliore la visibilité et la protection.


- Test électrique: chaque planche est soumise à un test électrique rigoureux à 100% avant expédition, garantissant ainsi une performance optimale.

Le dépôt de PCB
La configuration de l'empilement comprend:


- Couche de cuivre 1: 35 μm
- Rogers RO4350B Corée: 0,168 mm (6,6 mil)
- Couche de cuivre 2: 35 μm

Avantages du PCB RO4350B

Stabilité dimensionnelle
Le coefficient de dilatation thermique (CTE) du RO4350B correspond étroitement à celui du cuivre, offrant une excellente stabilité dimensionnelle.Cette propriété est cruciale pour maintenir les performances dans les constructions de panneaux multicouches dans des conditions thermiques variables.

Efficacité par rapport aux coûts
Le traitement de RO4350B est comparable aux matériaux FR-4 standard, mais il offre des performances supérieures à un coût inférieur.Cela en fait une option attrayante pour les fabricants qui recherchent des PCB de haute qualité sans dépasser les contraintes budgétaires.

Des performances élevées
Conçu pour des applications performantes et à volume élevé, ce PCB excelle dans les environnements nécessitant fiabilité et efficacité.06% améliore encore la durabilité, ce qui le rend adapté à des conditions exigeantes.

Applications typiques

Ce PCB avancé est idéal pour une variété d'applications, notamment:


- Les antennes de la station de base cellulaire et les amplificateurs de puissance: assurent une transmission et une réception fiables du signal.


- Étiquettes d'identification RF: Prend en charge le suivi et l'identification précises.


- Radar et capteurs automobiles: améliore la sécurité et les systèmes de navigation dans les véhicules.


- LNB pour satellites de radiodiffusion directe: fournit des performances stables dans les communications par satellite.

Conclusion

Notre PCB double face, utilisant le matériau RO4350B de Rogers, représente une avancée significative dans la technologie des PCB.et rentabilitéEn choisissant notre PCB, les clients peuvent s'attendre à une qualité et une fiabilité inégalées dans leurs conceptions électroniques.

Pour plus d'informations ou pour passer une commande, veuillez contacter notre équipe de vente dédiée.
