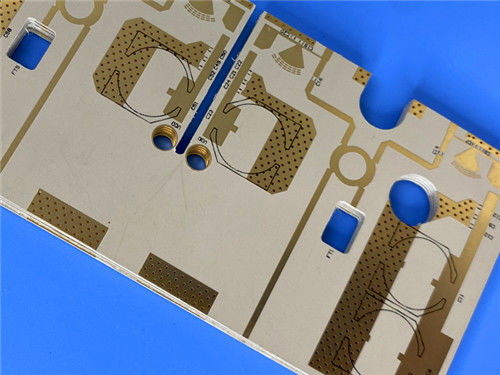

PCB à double face RT Duroïde 6035HTC 60mil écran de soie blanc immersion argent

Dans le monde de l'électronique, le choix du matériau de la carte de circuit imprimé (PCB) peut avoir une incidence significative sur les performances, en particulier dans les applications à haute fréquence et à haute puissance.Notre PCB double face construit à partir de RT/duroïde 6035HTC se distingue comme une solution de premier plan pour les ingénieurs et les concepteurs à la recherche de fiabilité, efficacité et fonctionnalités avancées.

Construction et spécifications des PCB

Matériau de base: RT/duroïde 6035HTC

RT/duroid 6035HTC est un composite PTFE rempli de céramique réputé pour sa haute conductivité thermique et ses excellentes propriétés diélectriques.Ce matériau est particulièrement adapté aux applications RF et micro-ondes de haute puissance, offrant des caractéristiques qui dépassent celles des laminats traditionnels.

Spécifications détaillées

- Nombre de couches: Ce PCB est doté d'une conception double face, permettant un routage efficace de circuits complexes dans une empreinte compacte.


- Dimensions: Mesurant 43 mm x 107 mm (± 0,15 mm), ce PCB est conçu pour une polyvalence dans diverses applications.


- Exigences de trace et d'espace: avec une trace/espace minimale de 4/7 mils, ce PCB prend en charge des conceptions à haute densité sans compromettre l'intégrité du signal.


- Taille des trous et voies: la taille minimale des trous est de 0,3 mm et la carte comprend 71 voies, améliorant la connectivité sans les complications des voies aveugles.


- Finition: la finition de surface en argent par immersion offre une excellente soudabilité et une résistance à la corrosion, tandis que les tests électriques à 100% avant expédition assurent la fiabilité.

Stackup de couche

L'empilement de ce PCB est constitué de:

- Couche de cuivre 1: 35 μm
- RT/duroïde 6035HTC Noyau: 1,524 mm (60 mils)
- Couche de cuivre 2: 35 μm

Cette configuration optimise la gestion thermique et les performances électriques, assurant un fonctionnement robuste dans les applications à haute fréquence.

Caractéristiques de performance

Propriétés diélectriques

La constante diélectrique (DK) du PCB de 3,5 ± 0,05 à 10 GHz et un faible facteur de dissipation de 0,0013 lui permettent de gérer les signaux à haute fréquence avec une perte minimale.Ces propriétés sont cruciales pour les applications nécessitant une précision et une clarté dans la transmission du signal.

Gestion thermique

Avec une conductivité thermique de 1,44 W/m/K à 80 °C, le RT/duroïde 6035HTC excelle dans la dissipation de chaleur.lorsque la chaleur excessive peut entraîner une dégradation ou une défaillance des performancesLa haute stabilité thermique assure que le PCB conserve son intégrité même dans des conditions extrêmes.

Coefficient de dilatation thermique (CTE)

Les valeurs de CTE de 19 ppm/°C sur les axes X et Y et de 39 ppm/°C sur l'axe Z indiquent la stabilité dimensionnelle du PCB à travers les variations de température.Cette stabilité est essentielle pour maintenir la fiabilité des connexions et les performances globales du circuit.

Avantages du PCB RT/duroïde 6035HTC

1Haute conductivité thermique: une dissipation thermique efficace réduit les températures de fonctionnement, améliorant ainsi la fiabilité à long terme dans les applications exigeantes.


2Excellente performance diélectrique: une perte d'insertion réduite et une intégrité supérieure du signal sont obtenues, ce qui rend ce PCB idéal pour les circuits à haute fréquence.


3Stabilité robuste: la stabilité thermique du matériau assure une performance constante, même dans des environnements difficiles.

Applications

Ce PCB double face est conçu pour une variété d'applications exigeantes, notamment:

- Amplificateurs RF haute puissance: essentiels pour les télécommunications et la radiodiffusion, où la force du signal est primordiale.


- Applications au micro-ondes: utilisées dans les systèmes radar, les communications par satellite et l'imagerie médicale.


- Diviseurs et accoupleurs de puissance: essentiels pour la gestion du signal dans des circuits complexes, assurant une distribution efficace de la puissance.

Conclusion

Le circuit imprimé double face RT/duroïde 6035HTC est une solution de premier ordre pour les ingénieurs et les concepteurs qui ont besoin de circuits imprimés fiables et performants pour des applications avancées.Avec ses propriétés thermiques et électriques exceptionnelles, ce PCB répond non seulement mais dépasse les exigences rigoureuses de l'électronique moderne.

Pour toute question ou pour discuter de la manière dont notre PCB RT/duroïde 6035HTC peut répondre à vos besoins spécifiques, veuillez contacter notre équipe commerciale.Nous sommes là pour soutenir vos projets avec notre expertise et des solutions de haute qualité.
