PCB double face sur TC350 Matériau 60mil 2OZ Avec 1,6 mm d'épaisseur et ENIG Finish

PCB double face sur TC350 Matériau 60mil 2OZ Avec 1,6 mm d'épaisseur et ENIG Finish

Nombre De Pièces: 1 PCS
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériau de PCB:
Le TC350 Core est de 1,524 mm (60 mil)
Nombre de couches:
2-layer
Taille des PCB:
320 mm x 80 mm = 1 PCS, +/- 0,15 mm
Épaisseur des PCB:
1.6 mm
Poids en cuivre:
1 oz (1,4 ml) de couches intérieures/extérieures
Finition de surface:
L'or à immersion au nickel sans électro (ENIG)
Masque de soudure:
Je ne veux pas.
Filtres à soie:
Je ne veux pas.
Mettre en évidence:

1.6 mm d'épaisseur PCB à double face

,

TC350 PCB à double face

,

2OZ PCB à double face

Description du produit

Dans le paysage technologique en évolution rapide d'aujourd'hui, la demande de circuits imprimés (PCB) haute performance continue d'augmenter.Notre nouveau TC350 PCB à double face représente une avancée significative dans la technologie des PCB, combinant matériaux robustes, conception méticuleuse et normes de qualité rigoureuses.



Détails de la construction



Matériau de base haut de gamme: TC350
Le noyau de ce PCB est le TC350, un stratifié de haute qualité composé de PTFE, de charges en céramique et de renforcement en verre tissé.Cette combinaison unique offre une conductivité thermique exceptionnelle et une faible perte d'insertion, ce qui le rend parfait pour les applications exigeant efficacité et fiabilité.



Nombre de couches et dimensions
Ce PCB est doté d'une construction double face, optimisant l'espace tout en assurant une fonctionnalité maximale.cette carte est conçue pour la polyvalence sur une gamme de dispositifsL'épaisseur finale de 1,6 mm offre un équilibre idéal entre durabilité et performance.



Spécifications des traces et des trous
Ce PCB est conçu avec une trace minimale et un espace de 6/6 mils, assurant des détails fins dans les mises en page des circuits.la carte maintient l'intégrité structurelle tout en accueillant divers composants.



Couches de cuivre et finition de surface
Doté de deux couches de cuivre (chacune d'une épaisseur de 70 μm), ce PCB offre un poids de cuivre fini de 2 onces sur les couches extérieures.La finition de surface en or d'immersion au nickel sans électro (ENIG) offre une protection supérieure contre l'oxydation et améliore la soudurabilité.

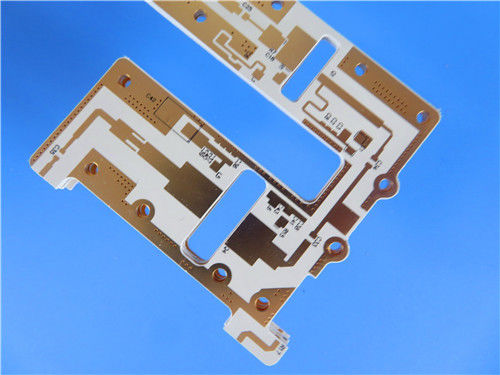

PCB double face sur TC350 Matériau 60mil 2OZ Avec 1,6 mm d'épaisseur et ENIG Finish 0



Assurance qualité
Chaque panneau est soumis à un test électrique à 100% avant expédition, pour s'assurer qu'il répond aux normes de qualité IPC-Classe 2.essentiel pour toute application électronique.



Caractéristiques techniques



Performance diélectrique
Le stratifié TC350 présente une constante diélectrique (Dk) de 3,5 à plusieurs fréquences (1MHz, 1,8GHz et 10GHz), ainsi qu'un faible facteur de dissipation de 0,0015 à 1MHz.Cette performance est essentielle pour minimiser la perte de signal, en particulier dans les applications RF.



Stabilité thermique
Les coefficients de dilatation thermique (CTE) de la carte sont finement réglés: 7 ppm/°C sur l'axe x/y et 23 ppm/°C sur l'axe z.Cette stabilité thermique est essentielle pour maintenir les performances dans des conditions variables, en particulier dans les environnements à haute température.



Résistance à l'humidité
Avec un taux d'absorption de l'humidité de seulement 0,05%, le PCB TC350 est conçu pour une durabilité, garantissant que les facteurs environnementaux ne compromettent pas ses performances.



Propriétés typiques:TC350
Les biens immobiliers Unités Valeur Le test Merthod
1Propriétés électriques
Constante diélectrique (pouvant varier en fonction de l'épaisseur)
@ 1 MHz - Je ne sais pas. 3.50 IPC TM-650 2. Les produits de base sont les suivants:5.5.3
@1,8 GHz - Je ne sais pas. 3.50 CAVITÉ de résonance
@10 GHz - Je ne sais pas. 3.50 IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Facteur de dissipation
@ 1 MHz - Je ne sais pas. 0.0015 IPC TM-650 2. Les produits de base sont les suivants:5.5.3
@1,8 GHz - Je ne sais pas. 0.0018 CAVITÉ de résonance
@10 GHz - Je ne sais pas. 0.0020 IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Coefficient de température du diélectrique - Je ne sais pas.
TC r @ 10 GHz (-40 à 150°C) ppm/oC - 9 IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Résistance au volume
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2. Les produits de base sont les suivants:5.17.1
E24/125 MΩ-cm 1.4x108
Résistance de surface
C96/35/90 3.2x107 IPC TM-650 2. Les produits de base sont les suivants:5.17.1
E24/125 4.3x108 IPC TM-650 2. Les produits de base sont les suivants:5.17.1
La résistance électrique Volts/mil (kV/mm) 780 (31) IPC TM-650 2. Les produits de base sont les suivants:5.6.2
Décomposition diélectrique KV 40 IPC TM-650 2. Les produits de base sont les suivants:5.6
Résistance à l'arc seconde > 240 IPC TM-650 2. Les produits de base sont les suivants:5.1
2Propriétés thermiques
Température de décomposition (Td)
Nom de l'entreprise °C 520 IPC TM-650 2. Les produits de base sont les suivants:4.24.6
5% °C 567 IPC TM-650 2. Les produits de base sont les suivants:4.24.6
T260 minutes > 60 IPC TM-650 2. Les produits de base sont les suivants:4.24.1
T288 minutes > 60 IPC TM-650 2. Les produits de base sont les suivants:4.24.1
T300 minutes > 60 IPC TM-650 2. Les produits de base sont les suivants:4.24.1
Expansion thermique, CTE (x,y) 50 à 150 °C ppm/oC 7, 7 IPC TM-650 2. Les produits de base sont les suivants:4.41
Expansion thermique, CTE (z) 50 à 150 °C ppm/oC 12 IPC TM-650 2. Les produits de base sont les suivants:4.24
Pourcentage d'expansion de l'axe z (50-260oC) % 1.2 IPC TM-650 2. Les produits de base sont les suivants:4.24
3Propriétés mécaniques
Résistance à l'écaillage au cuivre (1 oz/35 microns)
Après un stress thermique Lb/in (N/mm) 7 (1.2) IPC TM-650 2. Les produits de base sont les suivants:4.8
À des températures élevées (150 °C) Lb/in (N/mm) 9 (1.6) IPC TM-650 2. Les produits de base sont les suivants:4.8.2
Solutions après-processus Lb/in (N/mm) 7 (1.2) IPC TM-650 2. Les produits de base sont les suivants:4.8
Module du jeune Le nombre de points de contact est le suivant:   IPC TM-650 2. Les produits de base sont les suivants:4.18.3
Résistance à la flexion (machine/cross) Le nombre de points de contact est le suivant: 14/10 (97/69) IPC TM-650 2. Les produits de base sont les suivants:4.4
Résistance à la traction (machine/croix) Le nombre de points de contact est le suivant: 11/8 (76/55) IPC TM-650 2. Les produits de base sont les suivants:4.18.3
Module de compression Le nombre de points de contact est le suivant:   Pour l'utilisation dans les machines à coudre
Ratio de Poisson - Je ne sais pas.   Pour l'utilisation dans les machines à coudre
4Propriétés physiques
Absorption de l'eau % 0.05 IPC TM-650 2. Les produits de base sont les suivants:6.2.1
Densité ambiante 23oC g/cm3 2.30 ASTM D792 Méthode A
Conductivité thermique Pour les appareils électroniques 0.72 Pour les appareils de traitement de l'air
Température spécifique J/gK 0.90 Pour les appareils de traitement de l'air
Intégrabilité classe V0 L'utilisation de l'équipement
Dégagement de gaz par la NASA, 125 °C, ≤10-6 torr
Perte de masse totale % 0.02 Les données sont fournies par la NASA SP-R-0022
Les volatiles collectés % 0.01 Les données sont fournies par la NASA SP-R-0022
La vapeur d'eau récupérée % 0.01 Les données sont fournies par la NASA SP-R-0022



Avantages du PCB TC350

1Amélioration de la fiabilité: la combinaison des matériaux TC350 et des tests rigoureux garantit une température de jonction réduite et une fiabilité améliorée dans les applications exigeantes.



2. Gestion de la chaleur supérieure: La haute conductivité thermique du TC350 facilite une excellente dissipation de la chaleur, ce qui le rend idéal pour les amplificateurs de puissance et autres appareils à haute énergie.



3Utilisation efficace de la bande passante: grâce à sa faible perte d'insertion et à ses excellentes propriétés diélectriques, le PCB TC350 maximise l'efficacité de la bande passante, ce qui est crucial pour les applications RF et micro-ondes.



4Conception robuste: l'absence de voies aveugles et la conception soignée des plaquettes et des traces assurent l'intégrité structurelle, ce qui améliore la longévité du PCB.



Applications

Le PCB TC350 convient à un large éventail d'applications, notamment:



- Amplificateurs de puissance: essentiels pour maximiser la force du signal dans les appareils de communication.


- Filtres et accouplements: utilisés dans les applications RF pour gérer les signaux de fréquence.


- Amplificateurs montés sur une tour (TMA): améliore la qualité du signal dans les réseaux cellulaires.


- Les combinateurs et les diviseurs de puissance à micro-ondes: essentiels pour un traitement efficace des signaux dans les systèmes de communication avancés.



Conclusion

Le TC350 PCB est à l'avant-garde de la technologie PCB, conçu pour répondre aux exigences rigoureuses de l'électronique moderne.Il est le choix idéal pour les ingénieurs et les concepteurs qui recherchent la fiabilité et les performances dans les applications à haute puissance..



Pour plus d'informations ou pour passer une commande, veuillez contacter notre équipe de vente dédiée.
