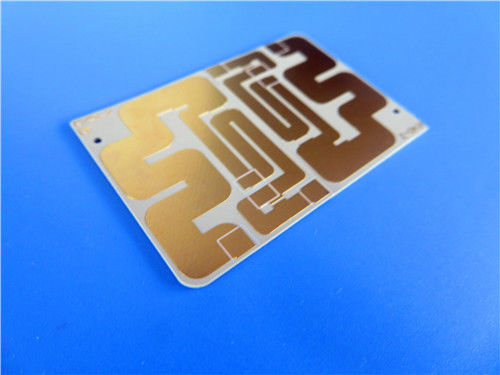

2 couches de PCB construit sur TC600 Laminate 60mil Immersion Finition or

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99/PCS
Emballage Standard:	Sacs à vide + cartons
Période De Livraison:	8 à 9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Matériau de PCB:

TC600 - 1,524 mm (60 mil)

Nombre de couches:

2-layer

Taille des PCB:

76 mm x 57 mm = 4Types = 4PCS, +/- 0,15 mm

Épaisseur des PCB:

1.6 mm

Poids en cuivre:

1 oz (1,4 ml) de couches intérieures/extérieures

Finition de surface:

Or par immersion

Masque de soudure:

Je ne veux pas.

Filtres à soie:

Je ne veux pas.

Mettre en évidence:

60 millimètres d' immersion en or et finition en PCB

TC600 PCB stratifiés

PCB à deux couches

Description du produit

Nous vous présentons notre nouveau circuit imprimé double face TC600, conçu pour répondre aux exigences de haute performance des applications électroniques modernes.ce PCB offre une gestion thermique et une fiabilité exceptionnelles, ce qui le rend idéal pour une variété d'applications à haute fréquence et à haute puissance.

Matériau de base haut de gamme: TC600
Ce circuit imprimé TC600 est construit à l'aide de stratifiés Rogers TC600, composés de PTFE, de remplissages céramiques thermiquement conducteurs et de renforcement en verre tissé.Ce matériau composite est conçu pour améliorer le transfert de chaleur et minimiser les pertes diélectriques, ce qui améliore les performances dans les applications à haute fréquence.

Nombre de couches et dimensions
Ce PCB est doté d'une construction double face, ce qui maximise la fonctionnalité tout en optimisant l'espace.ce PCB est assez polyvalent pour divers appareils électroniques.

Spécifications des traces et des trous
La carte est conçue avec une trace minimale et un espace de 4/5 mils, assurant une disposition de circuit précise.assurer l'intégrité et la fiabilité de la structure.

Couches de cuivre et finition de surface
Ce PCB comporte deux couches de cuivre, chacune comprenant 18 μm de cuivre et 17 μm supplémentaires de revêtement.La finition en or par immersion améliore la soudurabilité et offre une excellente protection contre l'oxydation.

Assurance qualité
Chaque panneau est soumis à des tests électriques rigoureux à 100% avant expédition, ce qui garantit la conformité aux normes de qualité IPC-Classe 2 et la fiabilité pour diverses applications.

Les biens immobiliers	Unité	Valeur	Méthode d'essai
1Propriétés électriques
Constante diélectrique (pouvant varier en fonction de l'épaisseur)
@1,8 MHz	-	6.15	Cavité de résonance
@10 GHz	-	6.15	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Facteur de dissipation
@1,8 GHz	-	0.0017	Cavité de résonance
@10 GHz	-	0.002	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Coefficient de température du diélectrique	-
TCεr @ 10 GHz (-40 à 150°C)	ppm/oC	- 75 ans.	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Résistance au volume
C96/35/90	MΩ-cm	1.6x10⁹	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
E24/125	MΩ-cm	2.4x10⁸	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance de surface
C96/35/90	MΩ	3.1x10⁹	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
E24/125	MΩ	9.0x10⁸	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
La résistance électrique	Volts/mil (kV/mm)	850 (34)	IPC TM-650 2. Les produits de base sont les suivants:5.6.2
Décomposition diélectrique	KV	62	IPC TM-650 2. Les produits de base sont les suivants:5.6
Résistance à l'arc	seconde	> 240	IPC TM-650 2. Les produits de base sont les suivants:5.1

2Propriétés thermiques
Température de décomposition (Td)
Nom de l'entreprise	°C	512	IPC TM-650 2. Les produits de base sont les suivants:4.24.6
5%	°C	572	IPC TM-650 2. Les produits de base sont les suivants:4.24.6
T260	minutes	> 60	IPC TM-650 2. Les produits de base sont les suivants:4.24.1
T288	minutes	> 60	IPC TM-650 2. Les produits de base sont les suivants:4.24.1
T300	minutes	> 60	IPC TM-650 2. Les produits de base sont les suivants:4.24.1
Expansion thermique, CTE (x,y) 50 à 150 °C	ppm/oC	9, 9	IPC TM-650 2. Les produits de base sont les suivants:4.41
Expansion thermique, CTE (z) 50 à 150 °C	ppm/oC	35	IPC TM-650 2. Les produits de base sont les suivants:4.24
Pourcentage d'expansion de l'axe z (50-260oC)	%	1.5	IPC TM-650 2. Les produits de base sont les suivants:4.24

3Propriétés mécaniques
Résistance à l'écaillage au cuivre (1 oz/35 microns)
Après un stress thermique	Lb/in (N/mm)	10 (1,8)	IPC TM-650 2. Les produits de base sont les suivants:4.8
À des températures élevées (150 °C)	Lb/in (N/mm)	10 (1,8)	IPC TM-650 2. Les produits de base sont les suivants:4.8.2
Solutions après-processus	Lb/in (N/mm)	9 (1.6)	IPC TM-650 2. Les produits de base sont les suivants:4.8
Module du jeune	Le nombre de points de contact est le suivant:	280 (1930)	IPC TM-650 2. Les produits de base sont les suivants:4.18.3
Résistance à la flexion (machine/cross)	Le nombre de points de contact est le suivant:	9.60/9.30 (66/64) Les produits de base sont les suivants:	IPC TM-650 2. Les produits de base sont les suivants:4.4
Résistance à la traction (machine/croix)	Le nombre de points de contact est le suivant:	5.0/4.30 (34/30)	IPC TM-650 2. Les produits de base sont les suivants:4.18.3
Module de compression	Le nombre de points de contact est le suivant:		Pour l'utilisation dans les machines à coudre
Ratio de Poisson	-		Pour l'utilisation dans les machines à coudre

4Propriétés physiques
Absorption de l'eau	%	0.02	IPC TM-650 2. Les produits de base sont les suivants:6.2.1
Densité ambiante 23oC	g/cm3	2.9	ASTM D792 Méthode A
Conductivité thermique (axe z)	Pour les appareils électroniques	1.1	Pour l'utilisation dans les machines de traitement de l'air
Conductivité thermique (x, y)	Pour les appareils électroniques	1.4	Pour l'utilisation dans les machines de traitement de l'air
Température spécifique	J/gK	0.94	Pour l'utilisation dans les machines de traitement de l'air
Intégrabilité	classe	V0	L'utilisation de l'équipement
Dégagement de gaz par la NASA, 125 °C, ≤10-6 torr
Perte de masse totale	%	0.02	Les données sont fournies par la NASA SP-R-0022
Les volatiles collectés	%	0	Les données sont fournies par la NASA SP-R-0022
La vapeur d'eau récupérée	%	0	Les données sont fournies par la NASA SP-R-0022

Caractéristiques techniques

Propriétés diélectriques
Le stratifié TC600 présente une constante diélectrique (Dk) de 6,15 à 1,8 MHz et à 10 GHz.en particulier dans les applications RF.

Gestion thermique
Avec une conductivité thermique de 1,1 W/mK, le PCB TC600 excelle dans la dissipation de chaleur, ce qui le rend idéal pour les applications à haute puissance.0020 à 10 GHz contribue en outre à une gestion thermique efficace.

Stabilité à des températures différentes
Le PCB TC600 maintient une Dk stable sur une large plage de températures de -40°C à 140°C, avec un faible coefficient de dilatation thermique (CTE) de 9 ppm/°C sur les axes X/Y et de 35 ppm/°C sur l'axe Z.Cette stabilité est cruciale pour minimiser les contraintes sur les joints de soudure, améliorant la longévité et la fiabilité des PCB.

Avantages du PCB TC600

1Réduction de la taille: le PCB TC600 permet une empreinte plus petite par rapport aux substrats Dk inférieurs, ce qui permet des conceptions plus compactes.

2Efficacité accrue: en réduisant la production de chaleur en minimisant les pertes des lignes de transmission, le PCB améliore l'efficacité globale, ce qui est crucial pour les applications à haute performance.

3Augmentation de la fiabilité: l'amélioration des capacités de traitement et la correspondance CTE assurent des joints de soudure à faible stress, ce qui rend le PCB très fiable dans des environnements exigeants.

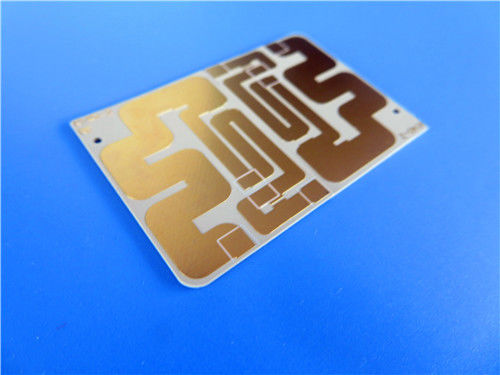

2 couches de PCB construit sur TC600 Laminate 60mil Immersion Finition or 0

Applications

Le PCB TC600 est polyvalent et adapté à un large éventail d'applications, notamment:

- Amplificateurs de puissance: essentiels pour maximiser la force du signal dans les appareils de communication.

- Filtres et accouplements: utilisés dans les applications RF pour gérer efficacement les signaux de fréquence.

- Les combinateurs et les diviseurs de puissance à micro-ondes: essentiels pour un traitement efficace des signaux dans les systèmes de communication avancés, en particulier dans l'avionique.

- Les petites antennes d'empreintes digitales: idéales pour les applications nécessitant des conceptions compactes, telles que le GPS et les antennes de lecture RFID portatives.

- Antennes de diffusion audio numérique (DAB): idéales pour les applications de radio par satellite, garantissant une transmission audio de haute qualité.

Conclusion

Le TC600 double face représente une avancée significative dans la technologie des PCB, conçu pour répondre aux exigences rigoureuses de l'électronique moderne.et des essais rigoureux, ce PCB est prêt à élever les normes de performance dans diverses applications à haute fréquence.

Les ingénieurs et les fabricants peuvent faire confiance au PCB TC600 pour offrir fiabilité, efficacité et innovation, ouvrant la voie à la prochaine génération de dispositifs électroniques.
