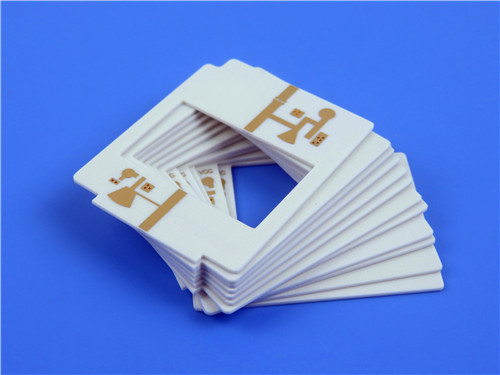

PCB double face TMM10i 25mil 0,7 mm d'épaisseur d'or pur pour des résultats de soudure supérieurs

Introduction d'un PCB à double face de haute performance, méticuleusement conçu avec du matériau TMM10i, conçu pour les applications RF et micro-ondes.Cette carte est conçue pour répondre aux exigences rigoureuses de l'électronique moderne, assurant fiabilité et performances dans diverses applications à haute fréquence.

Détails de la construction

Ce circuit imprimé double face est construit à partir de TMM10i, un composite polymère thermodurcissable de haute performance spécialement conçu pour des applications exigeantes.avec une tolérance de ±0.15mm, assurant la précision des dimensions cruciales pour les conceptions complexes.

- Nombre de couches: double face


- Trace/Espace minimum: 5/5 mils, permettant une mise en page compacte.


- Taille minimale du trou: 0,3 mm, facilitant le placement de divers composants.


- Épaisseur de la planche finie: 0,7 mm, ce qui contribue à une conception légère.


- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures, assurant une manipulation adéquate du courant.


- Via épaisseur de revêtement: 20 μm, améliorant la fiabilité des connexions électriques.


- Finition de surface: or pur (pas de nickel sous l'or), offrant une excellente conductivité et résistance à l'oxydation.


- Épreuves électriques: 100% d'essais électriques sont effectués avant expédition, garantissant ainsi la qualité du produit.

Le dépôt de PCB

L'empilement de ce PCB se compose de deux couches de cuivre avec un noyau Rogers TMM10i, conçu pour des performances optimales:


- Couche de cuivre 1: 35 μm
- Rogers TMM10i Core: 0,635 mm (25 mils) - Je vous en prie.
- Couche de cuivre 2: 35 μm

Assurance qualité

La qualité est primordiale dans la fabrication de PCB. Nos PCB sont fabriqués conformément aux normes IPC-Classe-2, ce qui garantit qu'ils répondent aux normes de l'industrie en matière de fiabilité et de performance.Chaque unité subit des tests électriques rigoureux pour vérifier sa fonctionnalité avant expédition, minimisant le risque de défauts et assurant la satisfaction du client.

Caractéristiques matérielles

TMM10i Caractéristiques

Le matériau Rogers TMM10i est connu pour ses excellentes performances électriques, ce qui le rend idéal pour les applications à haute fréquence.


- Constante diélectrique (Dk): 9,80 ± 0.245


- Facteur de dissipation: 0,0020 à 10 GHz, réduisant la perte de signal.


- Coefficient thermique de Dk: -43 ppm/°K, assurant une stabilité à différentes températures.


- Température de décomposition (Td): 425 °C (TGA), fournissant une résistance thermique.


- Conductivité thermique: 0,76 W/mK, facilitant une dissipation de chaleur efficace.

Avantages du matériau TMM10i

L'utilisation de TMM10i présente plusieurs avantages:


- Stabilité mécanique: les propriétés du matériau résistent à la glissade et au flux de froid, assurant ainsi l'intégrité structurelle dans le temps.


- Résistance aux produits chimiques: sa résistance aux produits chimiques de traitement minimise les dommages lors de la fabrication, ce qui améliore la durabilité.


- Traitement simplifié: aucun traitement au naphthanate de sodium n'est requis avant le revêtement sans électro, ce qui simplifie les processus de fabrication.


- Liage fiable des fils: basé sur une résine thermodurcissable, le TMM10i prend en charge des applications fiables de liaison des fils.

Applications typiques

La polyvalence de ce PCB double face le rend adapté à un large éventail d'applications, notamment:


- Circuits RF et micro-ondes: idéal pour les amplificateurs, les filtres et les couples.


- Systèmes de communication par satellite: conçus pour résister aux rigueurs des applications spatiales.


- Antennes de systèmes de positionnement mondial: optimisées pour une navigation précise.


- Antennes et polarisateurs diélectriques: efficaces pour la transmission et la réception du signal.


- Testeurs de puces: performances fiables dans les environnements de test.

Disponibilité

Ce PCB haute performance est disponible dans le monde entier, assurant ainsi l'accessibilité pour les clients qui recherchent des solutions avancées pour leurs conceptions électroniques.

Conclusion

Ce circuit imprimé double face, fabriqué en TMM10i, représente une combinaison exceptionnelle de fiabilité, de performance et de polyvalence.Il est parfaitement adapté à un large éventail d'applications exigeantes dans l'industrie électronique.En choisissant notre PCB, les clients peuvent être sûrs que leurs projets tireront parti de la technologie de pointe et de la fiabilité prouvée..
